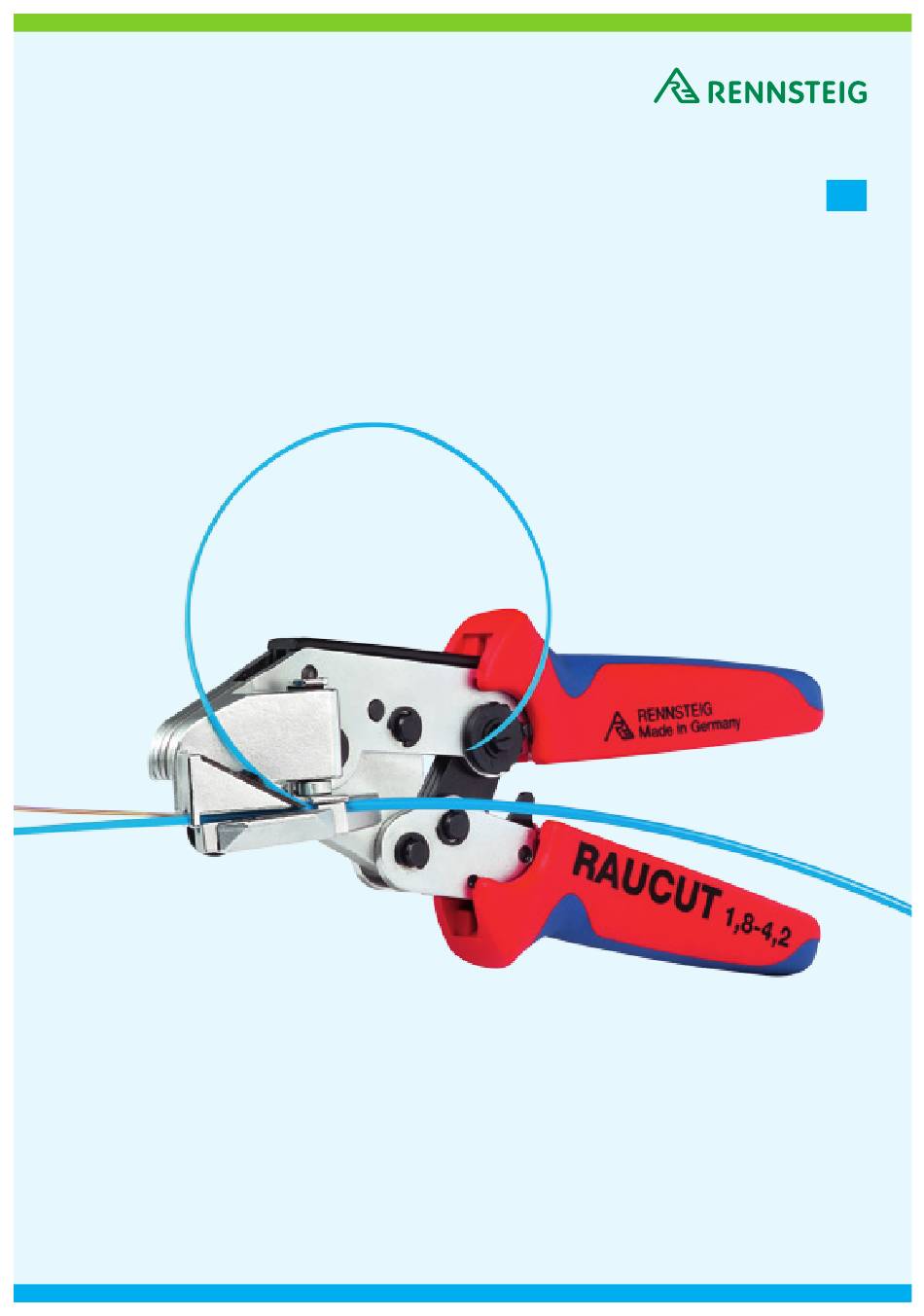

- Seite 1 Bedienungsanleitung Anschneidewerkzeug RAUCUT I Bedienungsanleitung Anschneidewerkzeug RAUCUT I Vor Beginn aller Arbeiten Bedienungsanleitung lesen! Rev.: 2016-04-06 1 / 8...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Anschneidewerkzeug RAUCUT I Inhaltsverzeichnis Allgemeines Beschreibung des Werkzeuges Funktionsweise Fehlerursachen und deren Behebung Gewährleistung Wartung und Instandhaltung Rennsteig Werkzeuge GmbH An der Koppel 1 98547 Viernau Germany Tel.: +49 (0) 36847 / 4 41-0 Fax: +49 (0) 36847 / 4 41-14 E-Mail: info@rennsteig.com... -
Seite 3: Allgemeines
Bedienungsanleitung Anschneidewerkzeug RAUCUT I 1 Allgemeines Das Anschneideset RAUCUT I ist ein Präzisionswerkzeug, gefertigt nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln. Das Werkzeug darf nur in technisch einwandfreiem Zustand benutzt werden RAUCUT I wird zur Öffnung und Freilegung von Lichtwellenleiterfasern geschnittener oder ungeschnittener Bündeladern verwendet. -
Seite 4: Funktionsweise
Bedienungsanleitung Anschneidewerkzeug RAUCUT I 3 Funktionsweise RAUCUT I ist ein Präzisionswerkzeug zur Öffnung und Freilegung der LWL – Fasern geschnittener oder ungeschnittener Bündeladern (BA). Einsatzgebiete sind z.B. das Öffnen der Bündeladerhülle • An geschnittenen BA zum Freilegen der Absetzlänge •... - Seite 5 Bedienungsanleitung Anschneidewerkzeug RAUCUT I 8. RAUCUT I durch Zusammendrücken der Handgriffe schließen 9. Bündelader festhalten 10. Mit dem RAUCUT I Werkzeug die Bündelader bis zur zweiten Markierung aufschneiden (gleichmäßig ziehen) 11. RAUCUT I durch zusammendrücken der Handgriffe öffnen 12. Bündelader seitlich herausheben 13.
- Seite 6 Bedienungsanleitung Anschneidewerkzeug RAUCUT I 14. Faser brechen 15. Faser mit dem Spatel anheben; die weiße Grundfläche lässt eine gute Unterscheidung der Faserfarben zu. Dann gesuchte Faser(n) herausholen und im Schlitz am Ende des Spatels brechen oder … (siehe 16) 16. … Faser bzw. Faserbündel herausheben und untere offene Bündelader mit...
-
Seite 7: Fehlerursachen Und Deren Behebung
Bedienungsanleitung Anschneidewerkzeug RAUCUT I 4 Fehlerursachen und deren Behebung Fehler Ursache und Lösung Messer schneidet nicht in Bündelfaserader Messer ist stumpf und muss ausgewechselt ein. werden. Die Größe der Bündeladerführung passt Messer schneidet nicht tief genug in die nicht zum Kabel oder umgekehrt. Es ist Bündelfaserader ein. - Seite 8 Bedienungsanleitung Anschneidewerkzeug RAUCUT I Notizen Rev.: 2016-04-06 8 / 8...
- Seite 9 Owner’s Manual Stripping Tool for Polymeric Optical Fiber - RAUCUT I Owner’s Manual Stripping Tool Set for Polymeric Optical Fiber - RAUCUT I Before stating any job, please read the operating instructions carefully! Rev.: 2016-04-06 1 / 8...
-
Seite 10: Rennsteig Werkzeuge Gmbh An Der Koppel
Owner’s Manual Stripping Tool for Polymeric Optical Fiber - RAUCUT I Table of Contents General Information Description of Tool Functionality Causes of Error and Troubleshooting Warrenty Maintenance and Repair Rennsteig Werkzeuge GmbH An der Koppel 1 98547 Viernau Germany Tel.:... -
Seite 11: General Information
Owner’s Manual Stripping Tool for Polymeric Optical Fiber - RAUCUT I 1 General Information The stripping tool set RAUCUT I is a precision tool, which is manufactured by using the latest technology and the general accepted safety rules. The tool should be used in a sound technical condition and solely for the purpose of opening and exposing of cut or uncut bundled polymeric optical fiber cables. -
Seite 12: Functionality
Owner’s Manual Stripping Tool for Polymeric Optical Fiber - RAUCUT I 3 Functionality RAUCUT I is a precision tool used for the opening and exposing of cut or uncut bundled polymeric optical fiber cables. Areas of application include, for example, the opening of a bundled optical fiber shell (insulation): •... - Seite 13 Owner’s Manual Stripping Tool for Polymeric Optical Fiber - RAUCUT I 8. Close the handles of the RAUCUT I 9. Hold bundled cable 10. Cut into the insulation by pulling the bundled cable at a steady pace through the guide of the RAUCUT I up to the second marking 11.
- Seite 14 Owner’s Manual Stripping Tool for Polymeric Optical Fiber - RAUCUT I 14. Break the fiber with the help of the spatula 15. Lift the single fiber with help of the spatula; the white color ensures that the colors of the single fibers are clear visible.
-
Seite 15: Causes Of Error And Troubleshooting
6 Maintenance and Repair The RAUCUT I tool for cutting bundled polymeric optical cable must be in a proper and clean condition before starting work. Possible damages must be repaired immediately. The hinges must be lubricated with high-quality light oil on the regular bases and must be protected from dirt. - Seite 16 Owner’s Manual Stripping Tool for Polymeric Optical Fiber - RAUCUT I Notes Rev.: 2016-04-06 8 / 8...
