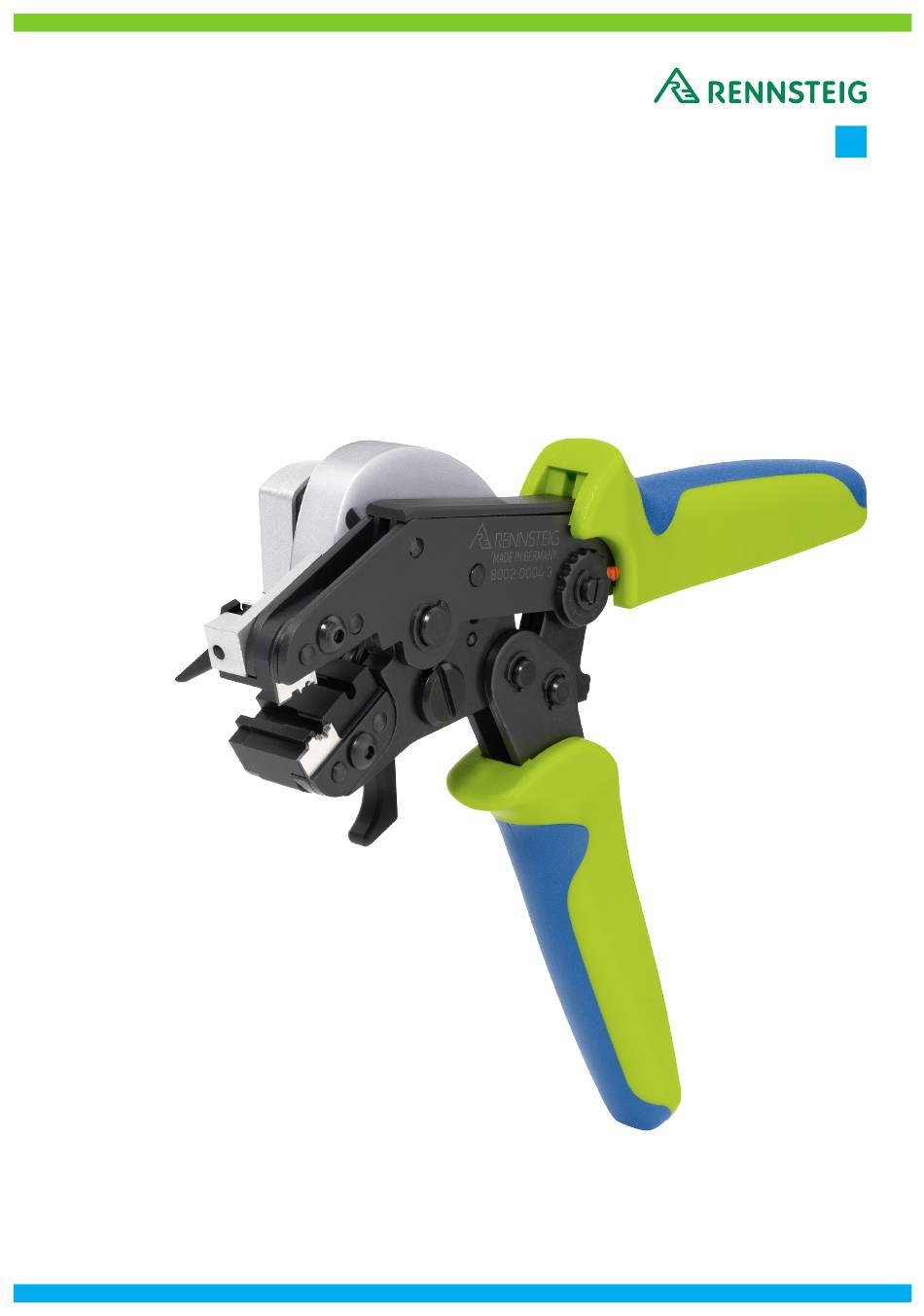

- Seite 1 Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern (POF) Vor Beginn aller Arbeiten Bedienungsanleitung lesen! Rev.: 2017-03-13 1 / 9...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern Inhaltsverzeichnis Bestimmungsgemäße Verwendung Grundlegende Sicherheitshinweise Beschreibung des Verarbeitungswerkzeuges Funktionsweise Wechsel der Schneideinrichtungen Fehlerursachen und deren Behebung Gewährleistung Wartung und Instandhaltung Reparaturen/Service Rennsteig Werkzeuge GmbH An der Koppel 1 Tel.: +49 (0) 36847 / 4 41-0... -
Seite 3: Bestimmungsgemäße Verwendung
Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern 1. Bestimmungsgemäße Verwendung Die Zangen für die Bearbeitung von polymeren LWL (POF) sind nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Je nach Modell sind die Zangen ausschließlich zur Bearbeitung von polymeren Lichtwellenleitern mit einem Kabelaußendurchmesser von 1,5, 1,8, 2,2 und... -
Seite 4: Beschreibung Des Verarbeitungswerkzeuges
Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern 3. Beschreibung des Verarbeitungswerkzeuges Schneideinrichtung (wahlweise mit manuellem Messervorschub oder mit Sicherheitsschneideinrichtung) Stempel Justiereinrichtung Auf den jeweiligen für werkseitige Einsatzfall Einstellung angepasster Zangenkopf Notlösehebel Matrize Schwenkhebel der Schneideinrichtung Die Zange arbeitet nach dem Prinzip der Zwangsvollendung. Ein vorzeitiges Öffnen der Zange kann über einen im Grundkörper integrierten Notlösehebel (im Bild verdeckt) vorgenommen werden. -
Seite 5: Funktionsweise
Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern 4. Funktionsweise Schneideinrichtung Artikelnummer Bezeichnung Vorgehensweise mit manuellen Messervorschub Sicherheitsschneideinrichtung 8000 0001 3 Schneidzange POF 1,8mm/2,2mm/2,3mm 8001 0001 3 Schneidzange POF 1,8mm/2,2mm/2,3mm 8000 0002 3 Schneidzange POF 2,2mm 8001 0002 3 Schneidzange POF 2,2mm... - Seite 6 Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern · Kabel in Kabelführungsnut einlegen und die Zange bis zur letzten Raststufe schließen. · Schwenkhebel in Pfeilrichtung ziehen, bis der Schnitt erfolgt ist. · Schwenkhebel in die Ausgangsposition bringen. · Zange bis über die letzte Raststufe schließen, so dass die Zwangsverriegelung freigegeben wird und sich die Zange selbständig...
- Seite 7 Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern · Kabel in Kabelführungsnut 1 zum Schneiden einlegen und die Zange bis zur letzten Raststufe schließen. Abisoliereinheit mit festem · Schwenkhebel (nicht im Bild) in Pfeilrichtung ziehen, bis der Schnitt Anschlag, Kabelführungs- erfolgt ist.
-
Seite 8: Wechsel Der Schneideinrichtungen
Bedienungsanleitung Zangen für die Bearbeitung von polymeren Lichtwellenleitern · Kabel in die Kabelführungsnut 2 der Abisolierstelle einlegen (Abisolierlänge so wählen, dass die Abisolierhilfe in die Isolation eingreifen kann). · Hebel der Abisolierhilfe nach oben ziehen, dabei wird die Isolation von der Schnittstelle gelöst. - Seite 9 Die Zangen zur Bearbeitung von polymeren Lichtwellenleitern müssen vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein. Mögliche Beschädigungen sind umgehend zu beseitigen. Die Gelenke der Zangen sind regelmäßig mit leichtem Maschinenöl zu ölen und vor Verschmutzung zu schützen. Es ist darauf zu achten, dass alle Bolzen durch Sicherungsringe gesichert sind.
- Seite 10 Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) Please read the instructions before starting any job! Rev.: 2017-03-13 1 / 9...
-
Seite 11: Tel.: +49 (0) 36847
Description of the Tool Functional Operation Exchange of Cutting Devices Causes of Error and Troubleshooting Warranty Maintenance and Service Repair/Service Rennsteig Werkzeuge GmbH An der Koppel 1 Tel.: +49 (0) 36847 / 4 41-0 98547 Viernau Fax: +49 (0) 36847 / 4 41-14... -
Seite 12: Intended Use
The tool should be used solely for the purpose, which it was intended for and defined by RENNSTEIG. Any other use is regarded as improper and may cause damage to the tools. RENNSTEIG will not assume any responsibility for such damages. -
Seite 13: Description Of The Tool
Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) 3. Description of the Tool Cutting Device (optionally with manual blade advance or with safety cutting system) Crimp Indentor Adjustment Device Plier Head adapts for factory settings to the particular application Emergency Quick Release Crimping mold... -
Seite 14: Functional Operation
Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) 4. Functional Operation Cutting System Item Number Description Procedure with manual blade feed Safety Cutting System 8000 0001 3 Cutting Pliers POF 1,8mm/2,2mm/2,3mm 8001 0001 3 Cutting Pliers POF 1,8mm/2,2mm/2,3mm 8000 0002 3 Cutting Pliers POF 2,2mm 8001 0002 3 Cutting Pliers POF 2,2mm... - Seite 15 Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) · Place cable into the cable groove and close the tool handles until you hear the last ratcheting sound. · Pull lever in the directions of the arrow until the cut has been made. ·...
- Seite 16 Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) · Place the cable into the cable groove 1 for cutting, now close the tool handles until you hear the last ratcheting sound. Stripping unit with fixed stop, cable · Pull lever (not shown in picture) in the direction of the arrow until the groove 2, upper and lower stripping cut has been made.
-
Seite 17: Exchange Of Cutting Devices
Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) · Place cable into cable groove 2 of the stripping area (select the stripping length, so that the stripping aid can penetrate the insulation). · Lift the handle of the stripping aid upwards, the insulation is hereby removed from the cutting point. -
Seite 18: Maintenance And Service
Owner‘s Manual Tools for Processing Polymeric Optical Fiber (POF) 6. Causes of Error and Troubleshooting Error Cause and Solution The transportation lock was, either not at all or only Safety cutting system can not be moved at first partially, removed. Use the Allen wrench time use.
