Bedienungsanleitung

Abisolierzange „Universal"

Allgemeines

Die Abisolierzange „Universal" entspricht dem neuesten Stand der Technik und den anerkannten

sicherheitstechnischen Regeln. Sie darf nur in technisch-einwandfreiem

sicherheits- und gefahrenbewusst benutzt werden. Die Abisolierzange ist nur für den in der

Bedienungsanleitung beschriebenen Zweck zu verwenden. Eine eigenmächtige Veränderung oder

eine nicht bestimmungsgemäße Verwendung der Abisolierzange schließt eine Haftung des

Herstellers für daraus resultierende Schäden aus.

Verwendungszweck

für alle Einzel- und Mehrleiterkabel insbesondere für Teflon-isolierte Kabel

♦

im Querschnittsbereich von 0,03 bis 16 mm²

♦

für Mehrleiterkabel auch Hybridkabel im Ø Bereich bis 10 mm

♦

durch Sondermesser für Systemverarbeitung einsetzbar (Hybridaußenmantel und

♦

Innenisolierung, Flachbandkabel usw.)

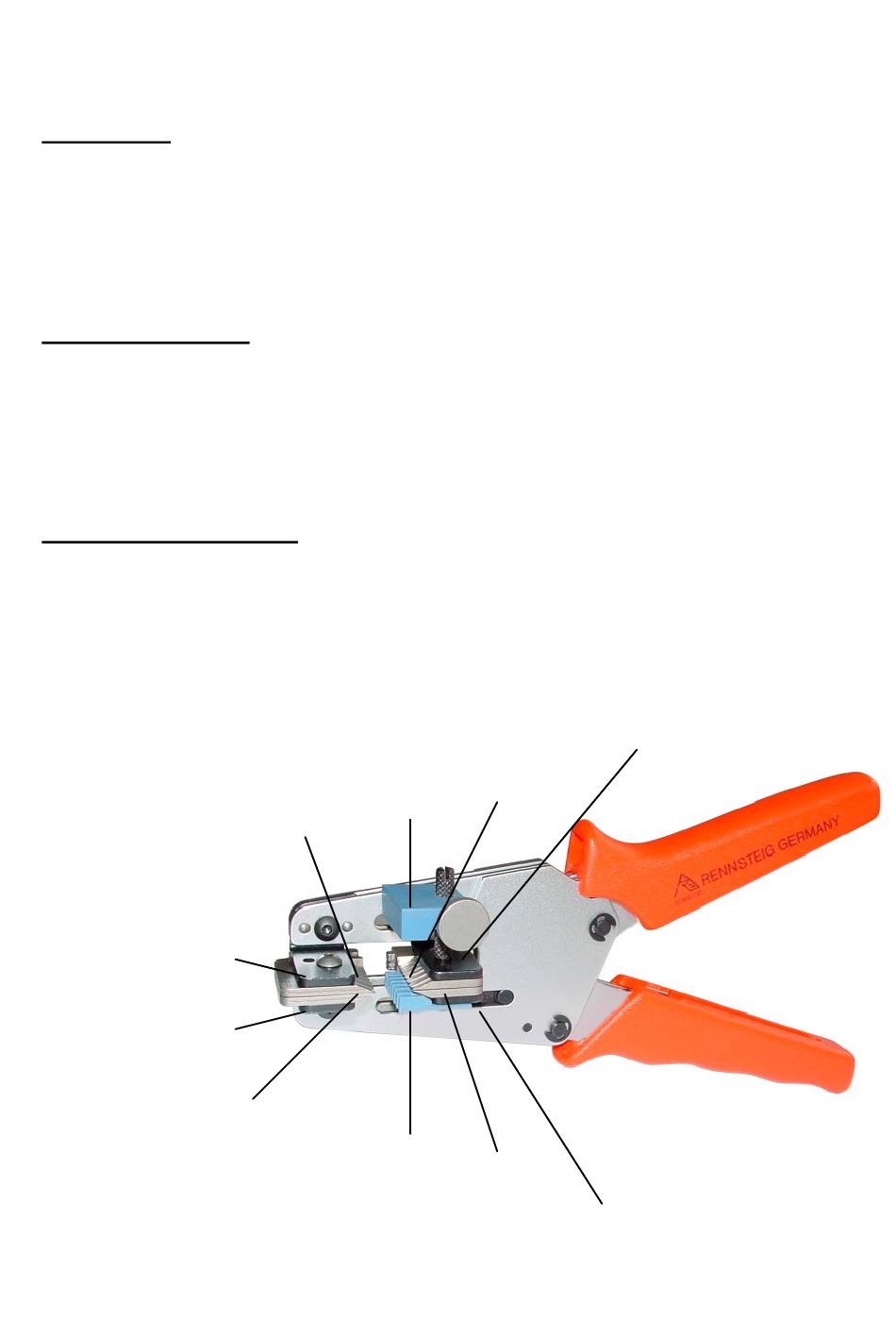

Beschreibung der Zange

Die Abisolierzange „Universal" besteht aus einer festen Grundplatte und einer schwenkbaren

Grundplatte, den Messeraufnahmen 1 bis 4, dem Messerblock mit Messer 5 bis 8

(mit Kennzeichnung der zu bearbeitenden Querschnitte), einer Kabelführung 9 (nur für Messersatz

607 201 3 0 Teflon-Kabel 0,03 bis 2,08 mm² vorgesehen) und einem Längenanschlag 10 für

Abisolierlängen von 3 bis 25 mm.

Messeraufnahme 2

Messeraufnahme 1

Messer 5

Längenanschlag 10

Messer 6

Kabelführung 9

Messeraufnahme 4

Messer 7

Messer 8

Messeraufnahme 3

Zustand sowie

Seite 1 Bedienungsanleitung Abisolierzange „Universal“ Allgemeines Die Abisolierzange „Universal“ entspricht dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln. Sie darf nur in technisch-einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst benutzt werden. Die Abisolierzange ist nur für den in der Bedienungsanleitung beschriebenen Zweck zu verwenden. Eine eigenmächtige Veränderung oder eine nicht bestimmungsgemäße Verwendung der Abisolierzange schließt eine Haftung des...
Seite 2 Arretierstift Wartung und Reparatur Die Abisolierzange „Universal“ muß vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein. Die Gelenke sind regelmäßig mit leichtem Maschinenöl zu ölen und vor Verschmutzung zu schützen. Es ist darauf zu achten, dass alle Bolzen durch Sicherungsringe gesichert sind und Verschraubungen festsitzen.
