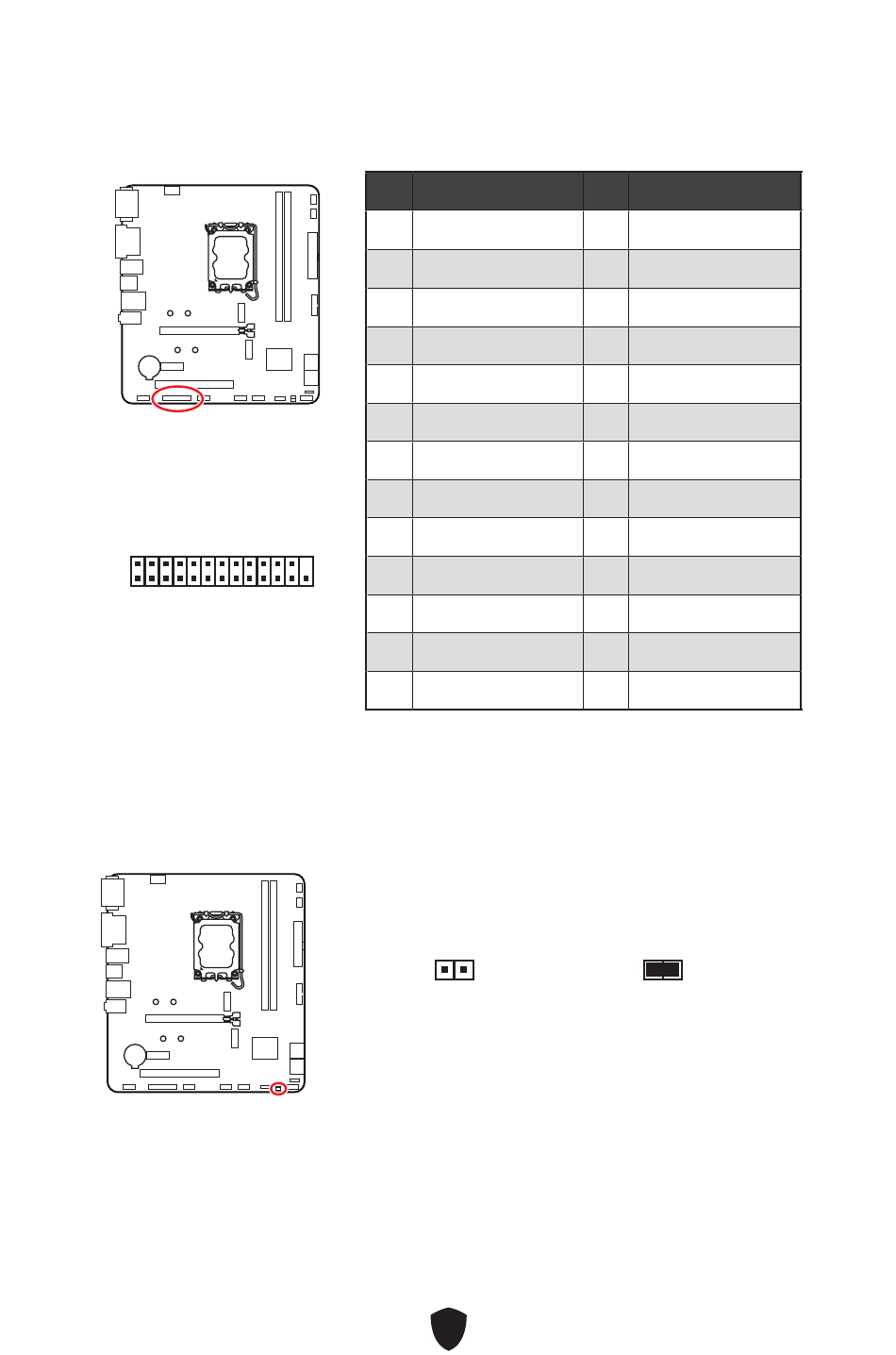

JLPT1: Parallele Schnittstelle
Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
2
1
JBAT1: Clear CMOS Steckbrücke (Reset BIOS)
Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung
durch eine Batterie auf dem Motherboard versorgt, um die Daten der
Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen,
müssen Sie die Steckbrücke für kurze Zeit umsetzen.
Rücksetzen des BIOS auf Standardwerte
1. Schalten Sie den Computer ab und ziehen Sie den Netzstecker aus der Steckdose.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden zu aktivieren.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose und schalten Sie den
Computer ein.
Pin
Signal Name
1
3
5
7
9
11
13
15
17
26
19
25
21
23
25
Daten beibehalten
(Standardwert)
32
Pin
RSTB#
2
PRND0
4
PRND1
6
PRND2
8
PRND3
10
PRND4
12
PRND5
14
PRND6
16
PRND7
18
ACK#
20
BUSY
22
PE
24
SLCT
26
CMOS-Daten
löschen/ Reset
des BIOS
Signal Name
AFD#
ERR#
PINIT#
LPT_SLIN#
Ground
Ground
Ground
Ground
Ground
Ground
Ground
Ground
No Pin
