Inhaltszusammenfassung für MSI PRO MP2412

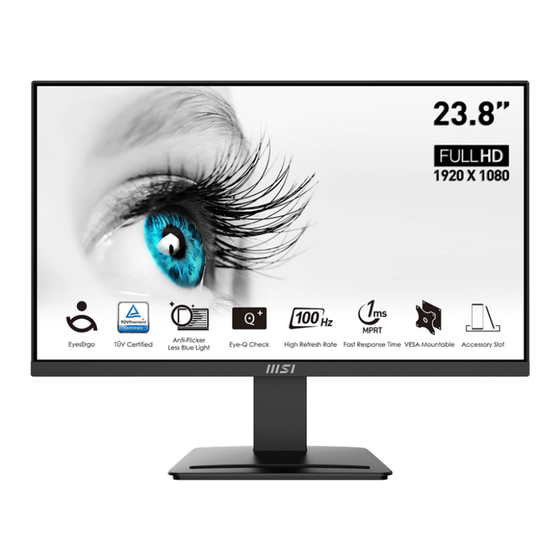

- Seite 1 PRO Serie LCD-Monitor PRO MP2412 (3BA9) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 OSD-Tasten ......................9 OSD-Menü ......................11 Professional (Professionell) ................. 11 Image (Bild) ......................14 Input Source (Eingangsquelle) ................ -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor PRO MP2412 Dokumentation Kurzanleitung Zubehör Standfuß Standfußbasis... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Schieben Sie die Standhalterung in Richtung der Monitornut bis zum Einrasten. 2. Richten Sie den Kabel-Organizer aus und drücken Sie sie vorsichtig in Richtung des Standfuß bis zum Einrasten. 3. Schieben Sie die Basis aus und drücken Sie sie vorsichtig in Richtung des Standfuß bis zum Einrasten. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. -5° Erste Schritte... -
Seite 6: Monitorübersicht
Monitorübersicht OSD-Tasten Power-Taste Kabel-Organizer Kensington-Schloss Stromanschluss Erste Schritte... - Seite 7 DisplayPort Unterstützt 1920x1080@100Hz wie in DisplayPort 1.2a spezifiziert HDMI™ Anschluss Unterstützt 1920x1080@100Hz wie in HDMI™ 1.4b spezifiziert Erste Schritte...
-
Seite 8: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. -
Seite 9: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen ⚠ Displays (OSD). Wichtig Alle Informationen können ohne Vorankündigung geändert werden. OSD-Tasten Der Monitor ist mit denen OSD-Tasten ausgestattet, mit denen Sie das On-Screen- Display (OSD)-Menü steuern können. OSD Setup (OSD-Einrichtung) - Seite 10 Hotkey (Wenn das OSD-Menü OSD-Einrichtung (Wenn das OSD-Tasten ausgeblendet ist) OSD-Menü eingeblendet ist) ∙ Öffnet das OSD-Hauptmenü ∙ Zurück zum vorherigen Menü ∙ Verlassen des OSD- Hauptmenüs ∙ Wird als Aufwärts- / Rechts-Taste zur Auswahl von Funktionsmenüs und -elementen verwendet ∙...
-
Seite 11: Osd-Menü
OSD-Menü Drücken Sie Taste M um das Bildschirmmenü (OSD-Menü) zu öffnen und wählen Sie mit den OSD-Tasten die für Sie passenden Einstellungen. Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Aufwärts- oder Abwärts- User (Nutzer) Taste. - Seite 12 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ Die Aktivierung von MPRT hat Auswirkungen auf: Betroffene Funktion Funktionsstatus ON (Ein) » Response Time (Reaktionszeit) Auswahl nicht möglich » Brightness (Helligkeit) » HDCR (hoher wird auf AUS gestellt Dynamikumfang) ∙ MPRT (Motion Picture Response Time) kann nur mit einer Bildfrequenz von 85 Hz oder höher aktiviert werden.
- Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Eye-Q Check OFF (Aus) ∙ Wählen Sie AUS, um den Eye-Q-Check zu deaktivieren. Amsler Grid (Amslergitter) ∙ Wählen Sie das Amslergitter, um Ihr zentrales Gesichtsfeld zu überprüfen. Astigmatism (Astigmatismus) ∙ Wählen Sie Astigmatismus, um Ihre verschwommene Sicht zu überprüfen.
-
Seite 14: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Stellen Sie den Kontrast richtig ein, dies entspannt Ihre Augen. Sharpness (Schärfe) ∙ Die Schärfe verbessert Klarheit und Details von Bildern. -
Seite 15: Input Source (Eingangsquelle)
Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI™ ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. Auto Scan (Auto OFF (Aus) ∙ Der Benutzer kann mit der Navigationstaste die -Scan) Eingangsquelle auswählen: ON (Ein) • Steht “Auto Scan” auf “AUS”, wechselt der Monitor in den Energiesparmodus •... -
Seite 16: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language (Sprache) 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme der Spracheinstellung die mittlere Taste drücken. English ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung von Nutzern überschreibt den Français Werksstandard. Wenn Nutzer „Ja“ in der Menüebene Deutsch „Zurücksetzen“... - Seite 17 1. Menüebene 2. Menüebene Beschreibung Info. On Screen OFF (Aus) ∙ Die Informationen zum Monitorstatus werden auf der (Info am rechten Seite des Bildschirms angezeigt. ON (Ein) Bildschirm) Reset YES (Ja) ∙ Nutzer können die OSD-Zeitüberschreitung in jedem (Zurücksetzen) beliebigen Modus anpassen. NO (Nein) OSD-Menü...
-
Seite 18: Spezifikationen
Spezifikationen Monitor PRO MP2412 Größe 23,8 Zoll Krümmung Flach Bildschirmtyp Auflösung 1920 x 1080 (FHD) Seitenverhältnis 16:9 Helligkeit (Nits) 300 cd/m2 (TYP) Kontrastverhältnis 4000:1 Refresh Rate 100Hz (Bildfrequenz) Response Time ∙ 1ms (MPRT) (Reaktionszeit) ∙ 4ms (GTG) E/A Anschluss ∙ HDMI™ Anschluss x1 ∙... - Seite 19 Monitor PRO MP2412 Umgebung Betrieb ∙ Temperatur: 0 bis 40℃ ∙ Feuchtigkeit: 20 bis 90%, nicht kondensierend ∙ Höhe: 0 ~ 5000m Lagerung ∙ Temperatur: -20 bis 60℃ ∙ Feuchtigkeit: 10 bis 90%, nicht kondensierend * Gestützt auf dem Teststandard von CIE 1976.
-
Seite 20: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard Auflösung HDMI™ (Standard) 640x480 @60Hz @67Hz @72Hz @75Hz DOS-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+... -
Seite 21: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 22: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 23 BSMI: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 24: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 25: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. - Seite 26 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
-
Seite 27: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
