Inhaltszusammenfassung für MSI PRO Serie

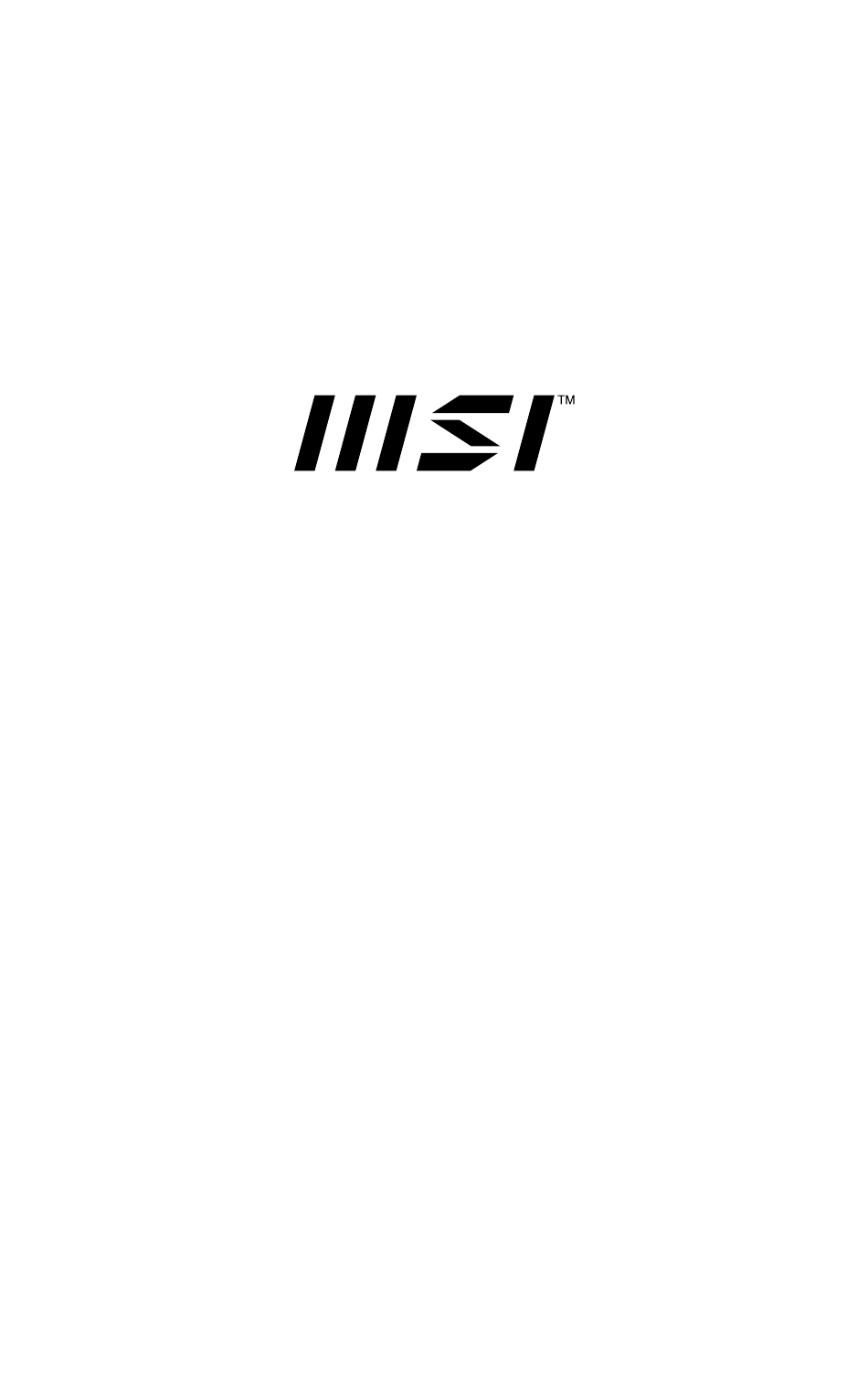

- Seite 1 PRO Serie LCD-Monitor PRO MP253 (3PC7) PRO MP253W (3PC7) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 Navi Key (Navi-Key-Taste) ..................9 Hotkey ........................9 OSD-Menü ......................10 Professional (Professionell) .................
- Seite 3 Erste Schritte Dieser Abschnitt bietet Ihnen Informationen zur ersten Inbetriebnahme. Bitte achten Sie beim Anschließen vom Bildschirm darauf, diesen vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor PRO MP253 PRO MP253W Dokumentation Kurzanleitung Zubehör Standfuß...
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Schieben Sie die Standhalterung in Richtung der Monitornut bis zum Einrasten. 2. Richten Sie den Kabel-Organizer aus und drücken Sie sie vorsichtig in Richtung des Standfuß bis zum Einrasten. 3. Schieben Sie die Basis aus und drücken Sie sie vorsichtig in Richtung des Standfuß bis zum Einrasten.
- Seite 5 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Bei der Anpassung der Neigung vom Monitor ist stets das Gehäuse.
- Seite 6 Monitorübersicht 比例 25.400...
- Seite 7 Ein-/Austaste & Navi-Key-Taste Kensington-Schloss Kabel-Organizer DisplayPort Unterstützt 1920x1080@100Hz wie in DisplayPort 1.2a spezifiziert. HDMI™ Anschluss Unterstützt 1920x1080@100Hz wie in HDMI™ 1.4b spezifiziert. D-Sub Anschluss Line-In-Anschluss Für die Audiowiedergabe über die Lautsprecher verbinden Sie den Line- out-Anschluss des Geräts mit diesem Line-in-Anschluss, wenn Sie den D-Sub-Anschluss verwenden.
- Seite 8 Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Bitte verbinden Sie das 230-Volt-Stromkabel sachgemäß mit dem externen Netzteil. (Abb. A) 4. Bitte schließen Sie das externe Netzteil am DC-Eingang des Monitors an. (Abb. B) 5.
- Seite 9 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. Navi Key (Navi-Key-Taste) Der Monitor ist mit einem Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü...
- Seite 10 OSD-Menü Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) Eco (Öko) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Aufwärts- oder Abwärts- User (Nutzer) Taste. ∙ Drücken Sie zur Bestätigung und Übernahme sRGB Ihres Modustyps die Mitte-Taste. Anti-Blue (Anti-Blau) ∙...
- Seite 11 1. Menüebene 2./3. Menüebene Beschreibung Refresh Rate Location Left Top (Oben ∙ Die Position ist im OSD-Menü einstellbar. (Bildfrequenz) (Position) links) Drücken Sie zur Bestätigung und Übernahme Ihrer Refreshrate-Position die mittlere Taste. Right Top ∙ Dieser Monitor befolgt die voreingestellte (Oben rechts) Refreshrate des Betriebssystems und verwendet diese.
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Screen Assistance None (Ohne) ∙ Nutzer können die Bildschirmunterst. in jedem (Bildschirmunterst.) beliebigen Modus anpassen. Screen Size Auto ∙ Nutzer können die Bildschirmgröße in jedem (Bildschirmgröße) beliebigen Modus, bei beliebiger Auflösung und Bildfrequenz anpassen. 16:9 Adaptive-Sync OFF (Aus) ∙...
- Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Low Blue Light OFF (Aus) ∙ Diese Funktion schützt Ihre Augen vor blauem (Schwaches Licht. Bei Aktivierung passt das schwache ON (Ein) Blaulicht) Blaulicht die Bildschirmfarbtemperatur gelblich an. ∙ Wenn der Modus auf Anti-Blau eingestellt ist, muss das schwache Blaulicht aktiviert sein.
- Seite 14 Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI™ ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. D-Sub Auto Scan (Auto- OFF (Aus) ∙ Der Benutzer kann mit der Navigationstaste die Scan) Eingangsquelle auswählen: ON (Ein) • Steht „Auto-Scan“ auf „Aus“, wechselt der Monitor in den Energiesparmodus •...
- Seite 15 Settings (Einstellungen) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme (Sprache) der Spracheinstellung die mittlere Taste drücken. English ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung von Nutzern überschreibt Français den Werksstandard. Wenn Nutzer „Ja“ in der Deutsch Menüebene „Zurücksetzen“...
- Seite 16 1. Menüebene 2. Menüebene Beschreibung Info. On Screen OFF (Aus) ∙ Die Informationen zum Monitorstatus werden auf (Info am der rechten Seite des Bildschirms angezeigt. ON (Ein) Bildschirm) ∙ Die Aktivierung von Info. Auf dem Bildschirm wird sich auswirken: Betroffene Funktion Funktionsstatus »...
- Seite 17 Spezifikationen Monitor PRO MP253 PRO MP253W Größe 24,5 Zoll Krümmung Flach Bildschirmtyp Auflösung 1920x1080 (FHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 300 Nits (TYP) Kontrastverhältnis 1000:1 Refresh Rate 100Hz (Bildfrequenz) Response Time ∙ 1ms (MPRT) (Reaktionszeit) ∙ 4ms (GTG) I/O (E/A Anschluss) ∙...
- Seite 18 Monitor PRO MP253 PRO MP253W VESA-Montage ∙ Plattentyp: 75 x 75 mm ∙ Schraubentyp: M4 x 10 mm • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x H x T) 560 x 438,4 x 182 mm Gewicht Netto 3,03 kg...
- Seite 19 Voreingestellte Anzeigemodi ⚠ Wichtig Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. Standard Resolution (Auflösung) HDMI™ D-Sub (Standard) 640x480 @60Hz @67Hz @72Hz @75Hz DOS-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz...
- Seite 20 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 21 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel sowie ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙...
- Seite 22 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben verwenden.
- Seite 23 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 24 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 25 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 26 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
