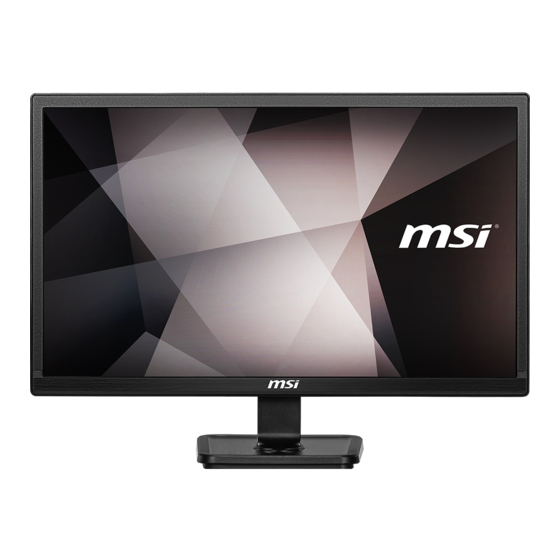

- Seite 1 PRO Serie LCD-Monitor PRO MP243 (3PB5) PRO MP243W (3PB5) PRO MP273 (3PB4) PRO MP273W (3PB4) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD-Einrichtung ....................9 OSD-Tasten ......................9 OSD-Menü ......................10 Professional (Professionell) ................. 10 Image (Bild) ......................12 Input Source (Eingangsquelle) ................ -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang PRO MP243 PRO MP243W Monitor PRO MP273 PRO MP273W Dokumentation Kurzanleitung Leistung... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Verbinden Sie die Basis mit dem Standfuß, um die Basis zu sichern. 3. Vergewissern Sie sich, dass der zusammengebaute Standfuß richtig montiert ist, bevor Sie den Monitor aufstellen. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ -5° 20° Erste Schritte... -
Seite 6: Monitorübersicht
Monitorübersicht Erste Schritte... - Seite 7 OSD-Tasten Power-Taste/ Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. DisplayPort HDMI™ Anschluss Unterstützt 1920x1080@75Hz wie in HDMI™ 1.4b spezifiziert. Kopfhörerbuchse Stromanschluss Kensington-Schloss Erste Schritte...
-
Seite 8: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. -
Seite 9: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen ⚠ Displays (OSD). Wichtig Alle Informationen können ohne Vorankündigung geändert werden. OSD-Tasten Der Monitor ist mit denen OSD-Tasten ausgestattet, mit denen Sie das On-Screen- Display (OSD)-Menü steuern können. Hotkey OSD-Einrichtung OSD- (Wenn das OSD-Menü... -
Seite 10: Osd-Menü
OSD-Menü ⚠ Wichtig Beim Empfang von HDR-Signalen werden HDCR, Helligkeit ausgegraut. Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten User (Nutzer) die Aufwärts- oder Abwärts- Taste. sRGB ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Anti-Blue (Anti-Blau) Modustyps die Mitte-Taste. - Seite 11 1. Menüebene 2./3. Menüebene Beschreibung Bildfrequenz Location Left Top ∙ Die Position ist im OSD-Menü (Position) (Links oben) einstellbar. Drücken Sie zur Bestätigung und Übernahme Right Top Ihrer Refreshrate-Position die (Rechts oben) E-Taste. ∙ Dieser Monitor befolgt die Left Bottom voreingestellte Refreshrate (Links unten) des Betriebssystems und...
-
Seite 12: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit (Helligkeit) entsprechend der Umgebungsbeleuchtung ein. ∙ Die Helligkeit wird ausgegraut, wenn HDCR aktiviert ist. Contrast 0-100 ∙ Stellen Sie den Kontrast richtig (Kontrast) ein, dies entspannt Ihre Augen. Sharpness ∙... -
Seite 13: Input Source (Eingangsquelle)
1. Menüebene 2./3. Menüebene Beschreibung Color Cool (Kühl) ∙ Drücken Sie zur Auswahl und Temperature Vorschau von Moduseffekten die Normal (Farb- Aufwärts- oder Abwärts-Taste. temperatur) ∙ Drücken Sie zur Bestätigung und Warm Übernahme Ihres Modustyps die Mitte-Taste. Customization R (0-100) (Anpassen) ∙... -
Seite 14: Navi-Key-Taste
Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung Eingabe OFF (Aus) ∙ Alle Navigation-Elemente können über das OSD-Menü angepasst werden. links Brightness rechts (Helligkeit) Mode 1 (Modus 1) Alarm Clock (Wecker) Input Source (Eingangsquelle) Refresh Rate (Bildfrequenz) Info. On Screen (Info am Bildschirm) Audio Volume (Lautstärke) -
Seite 15: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Nutzer müssen zur Bestätigung und (Sprache) Übernahme der Spracheinstellung die English mittlere Taste drücken. ∙ Die Sprache ist eine unabhängige Français Einstellung. Die Spracheinstellung von Nutzern überschreibt den Deutsch Werksstandard. Wenn Nutzer Zurücksetzen auf „Ja“... - Seite 16 1. Menüebene 2. Menüebene Beschreibung HDMI™ CEC OFF (Aus) ∙ HDMI™ CEC (Consumer Electronics Control) unterstützt Sony PlayStation®, ON (Ein) Nintendo® Switch™, Xbox Serie X|S- Konsolen und verschiedene audiovisuelle Geräte, die CEC-fähig sind. ∙ Wenn HDMI™ CEC auf EIN eingestellt ist: •...
-
Seite 17: Spezifikationen
Spezifikationen PRO MP243 PRO MP273 Modell PRO MP243W PRO MP273W 23,8 Zoll 27 Zoll Größe Krümmung Flach Bildschirmtyp Auflösung 1920 x 1080 Seitenverhältnis 16:9 Helligkeit (Nits) 250 (typ.) Kontrastverhältnis 1000:1 Bildwiederholfrequenz 75Hz Reaktionszeit 5ms (GTG) ∙ Stromanschluss x1 ∙ DisplayPort x1 E/A Anschluss ∙... - Seite 18 PRO MP243 PRO MP273 Modell PRO MP243W PRO MP273W Anpassung (Drehen) Kensington-Schloss ∙ Plattentyp: 75 x 75 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm 541,93 x182,16 x 421,79 613,50 x 181,10 x 462,60 Abmessungen (B x H x T) 2,95 Kg (Netto)
-
Seite 19: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. PRO MP243 PRO MP273 PRO MP243W PRO MP273W Standard Auflösung HDMI™ 640x480 @60Hz @67Hz @72Hz @75Hz DOS- 720x480 @60Hz Modus 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz... -
Seite 20: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 21: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 22 BSMI: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 23: Tüv-Zertifizierung
TÜV-Zertifizierung TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“- Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. -
Seite 24: Energy Star-Zertifizierung
ENERGY STAR-Zertifizierung ENERGY STAR ist ein Programm der US-amerikanischen Umweltschutzbehörde EPA und des US-amerikanischen Energieministeriums (DOE) zur Förderung der Energieeffizienz. Dieses Produkt ist in den werkseitigen Standardeinstellungen für ENERGY STAR qualifiziert, wodurch Energieeinsparungen erzielt werden. Durch Änderung der werkseitigen Standardeinstellungen für Bilder oder Aktivieren anderer Funktionen wird der Stromverbrauch erhöht, wodurch die für die Qualifizierung für die ENERGY STAR- Bewertung erforderlichen Grenzwerte überschritten werden können. -
Seite 25: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 26: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
