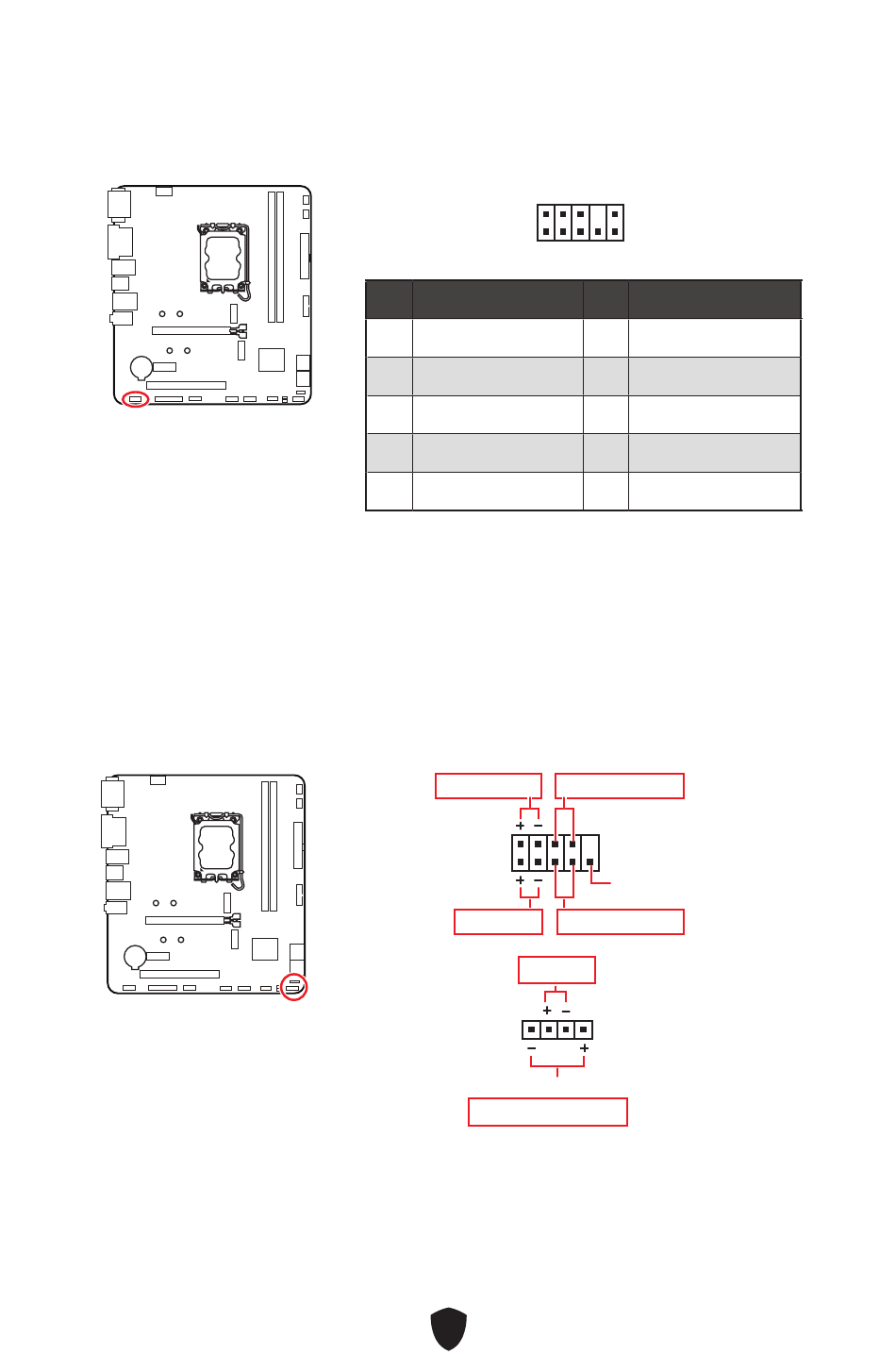

JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
JFP1, JFP2: Frontpanel-Anschlüsse
Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem
PC-Gehäuse/Gehäuse. Die Power /Reset-Stiftleisten dienen zum Anschluss der Power-/
Reset-Taste. Der Power-LED-Anschluss wird mit der LED-Leuchte am PC-Gehäuse
verbunden, und der HDD-LED-Anschluss zeigt die Aktivität der Festplatte an. Der JFP2-
Anschluss ist für den Signaltongeber und Lautsprecher vorgesehen. Um die Kabel vom
PC-Gehäuse an die richtigen Pins anzuschließen, sehen Sie sich bitte die folgenden
Bilder an.
⚠
Wichtig
Stellen Sie sicher, dass die Power LED- und HDD LED-Kabel mit den entsprechenden
positiven und negativen Pins auf dem Motherboard verbunden sind. Andernfalls
funktionieren die LEDs nicht richtig.
2
1
Pin
Signal Name
1
MIC L
3
MIC R
5
Head Phone R
7
SENSE_SEND
9
Head Phone L
Power-LED
2
JFP1
1
HDD LED
Buzzer
JFP2
1
Lautsprecher
30
10
9
Pin
Signal Name
2
Ground
4
NC
6
MIC Detection
8
No Pin
10
Head Phone Detection
Power Switch
10
9
Reserved
Reset Switch
