Inhaltszusammenfassung für MSI PRO Serie

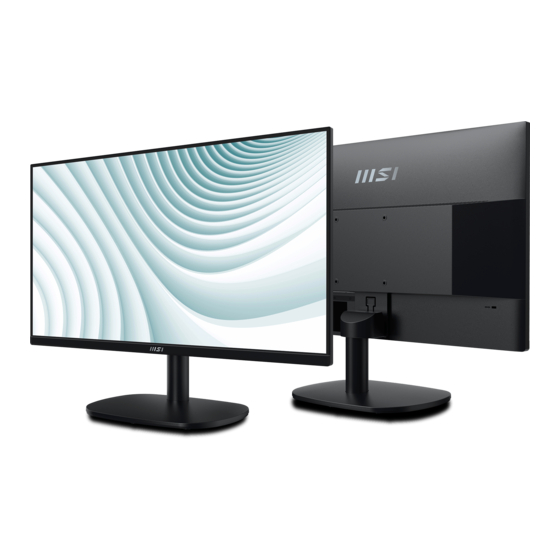

- Seite 1 PRO Serie LCD-Monitor PRO MP245V (3PC0) PRO MP251 (3PC2) PRO MP251P (3PC2) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................7 Monitorübersicht ....................9 Verbinden des Monitors mit einem PC ..............11 OSD Setup (OSD-Einrichtung) .................13 Navi-Key-Taste ..................... 13 Hotkey ........................13 OSD-Menü ......................14 Professional (Professionell) ................. 14 Image (Bild) ...................... -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor PRO MP245V PRO MP251P PRO MP251 Dokumentation Kurzanleitung Zubehör Standfuß... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren ⚠ Wichtig ∙ Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display nicht zerkratzt wird. ∙ Verwenden Sie keine scharfkantigen Gegenstände am Monitor. PRO MP245V 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Schieben Sie die Standhalterung in Richtung der Monitornut bis zum Einrasten. - Seite 5 PRO MP251 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Schieben Sie die Standhalterung in Richtung der Monitornut bis zum Einrasten. 2. Richten Sie den Kabel-Organizer aus und drücken Sie sie vorsichtig in Richtung des Standfuß bis zum Einrasten. 3. Schieben Sie die Basis aus und drücken Sie sie vorsichtig in Richtung des Standfuß bis zum Einrasten.
- Seite 6 PRO MP251P 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die zusammengebaute Standhalterung an der Monitornut aus. 2. Ziehen Sie die Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
-
Seite 7: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig ∙ Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. PRO MP245V PRO MP251 -5°... - Seite 8 PRO MP251P -5° 20° 30° 30° 90° 90° 120mm...
-
Seite 9: Monitorübersicht
Monitorübersicht PRO MP245V PRO MP251... - Seite 10 PRO MP251P Stromanschluss HDMI™ Anschluss Unterstützt 1920x1080@100Hz wie in HDMI™ 1.4b spezifiziert D-Sub Anschluss Line-In-Anschluss Kopfhörerbuchse An-/Aus-Taste & Navi-Key-Taste Kensington-Schloss Kabel-Organizer Öffnung zur Kabelführung...
-
Seite 11: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. - Seite 12 PRO MP251P...
-
Seite 13: Osd Setup (Osd-Einrichtung)
OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Up / Down / Left / Right (oben/ unten/ links/ rechts): ∙... -
Seite 14: Osd-Menü
OSD-Menü Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Aufwärts- oder Abwärts- User (Nutzer) Taste. ∙ Drücken Sie zur Bestätigung und Übernahme Anti-Blue (Anti-Blau) Ihres Modustyps die Mitte-Taste. Movie (Film) ∙... - Seite 15 1. Menüebene 2./3. Menüebene Beschreibung Refresh Rate Location Left Top (Links ∙ Die Position ist im OSD-Menü einstellbar. (Bildfrequenz) (Position) oben) Drücken Sie zur Bestätigung und Übernahme Ihrer Refreshrate-Position die mittlere Taste. Right Top ∙ Dieser Monitor befolgt die voreingestellte (Rechts oben) Refreshrate des Betriebssystems und verwendet diese.
-
Seite 16: Image (Bild)
1. Menüebene 2./3. Menüebene Beschreibung Screen Assistance None (Keine) ∙ Nutzer können die Transparenz in jedem (Bildschirmunterst.) beliebigen Modus anpassen. Screen Size (Bild- Auto (Auto) ∙ Nutzer können das Bild-Verhältnis in jedem Verhältnis) beliebigen Modus, bei beliebiger Auflösung und Bildfrequenz anpassen. 16:9 Adaptive-Sync OFF (Aus) - Seite 17 1. Menüebene 2./3. Menüebene Beschreibung Low Blue Light OFF (Aus) ∙ Diese Funktion schützt Ihre Augen vor blauem (Blaulichtfilter) Licht. Bei Aktivierung passt der Blaulichtfilter ON (Ein) die Bildschirmfarbtemperatur gelblich an. ∙ Wenn der Modus auf Anti-Blau eingestellt ist, muss das schwache Blaulicht aktiviert sein. HDCR (hoher OFF (Aus) ∙...
-
Seite 18: Input Source (Eingangsquelle)
Input Source (Eingangsquelle) 1. Menüebene 2. Menüebene Beschreibung HDMI™ ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. D-Sub Auto Scan (Auto- OFF (Aus) ∙ Der Benutzer kann mit der Navigationstaste die Scan) Eingangsquelle auswählen: ON (Ein) • Steht „Auto Scan“ auf „Aus“, wechselt der Monitor in den Energiesparmodus •... -
Seite 19: Setting (Einstellung)
Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language (Sprache) 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme der Spracheinstellung die mittlere Taste drücken. English ∙ Die Sprache ist eine unabhängige Einstellung. Français Die Spracheinstellung von Nutzern überschreibt den Werksstandard. Wenn Nutzer „Ja“ in der Deutsch Menüebene „Zurücksetzen“... -
Seite 20: Spezifikationen
Spezifikationen Monitor PRO MP245V PRO MP251 PRO MP251P Größe 23,8 Zoll 24,5 Zoll Krümmung Flach Bildschirmtyp Auflösung 1920x1080 (FHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 300 Nits (TYP) Kontrastverhältnis 4000:1 1300:1 Refresh Rate 100Hz (Bildfrequenz) Response Time ∙ 1ms (MPRT) (Reaktionszeit) ∙ 4ms (GTG) E/A Anschluss ∙... - Seite 21 Monitor PRO MP245V PRO MP251 PRO MP251P Kensington-Schloss VESA-Montage ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x H x T) 539,8 x 414,1 x 557,5 x 421,8 x 557,5 x 406,9 x 198,3 mm...
-
Seite 22: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard Auflösung HDMI™ D-Sub (Standard) 640x480 @60Hz @67Hz @72Hz @75Hz DOS-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz... -
Seite 23: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 24: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙... - Seite 25 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.
-
Seite 26: Tüv-Zertifizierung
TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition... -
Seite 27: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 28: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 29: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
