DITEC DAS107PLUS Technisches Handbuch Seite 23

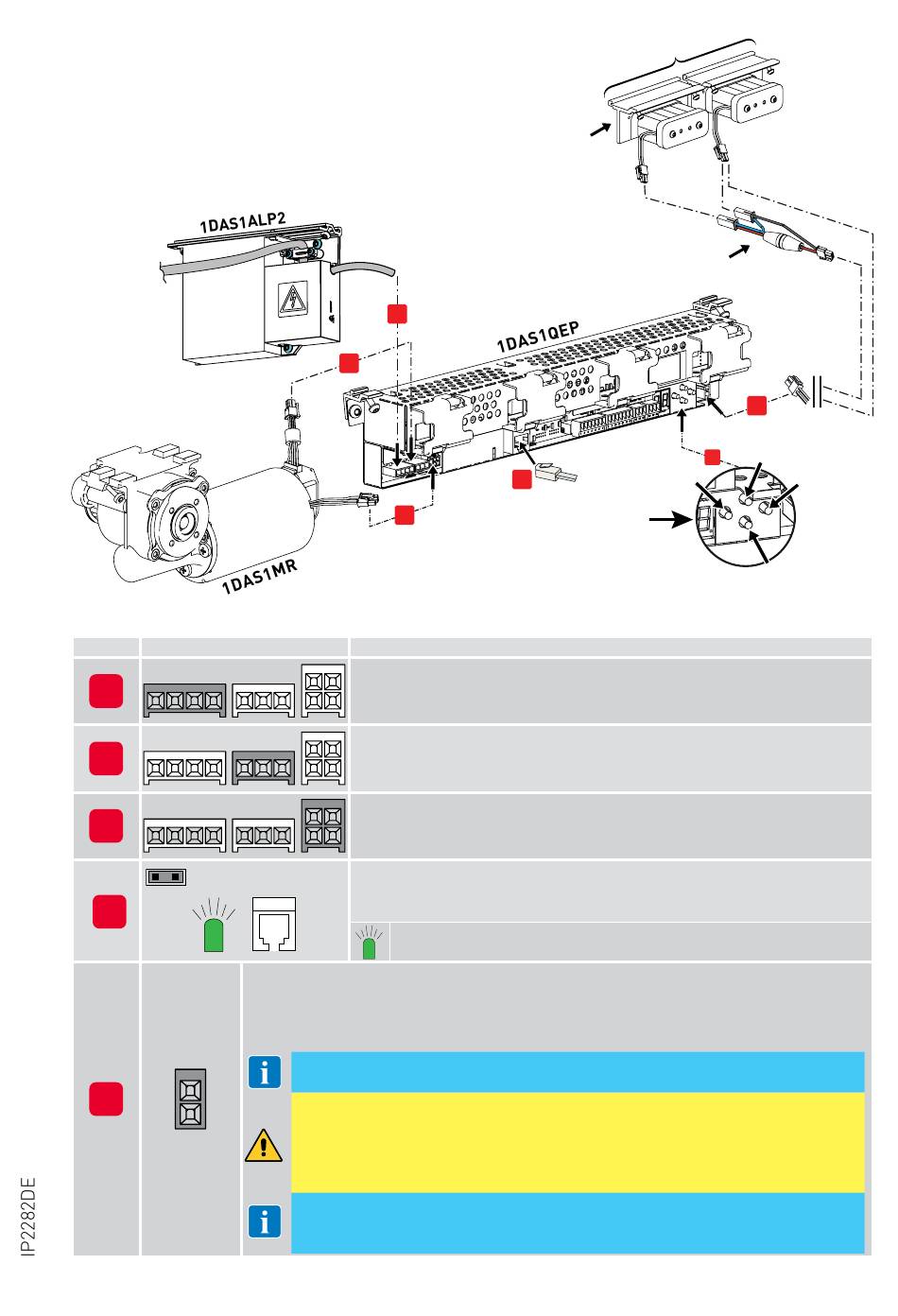

3.1 Elektrische Anschlüsse
Steckverbindungen
Ref. Ausgänge
A
B
C
NICHT VERWENDEN Anschluss für:
D
E
A
C
B
Netzteil-Anschluss
Motor-Anschluss
Encoder-Anschluss
- Programmschalter (OMS);
- Anschluss für Schnittstelle DAS900CTI.
Grüne LED: Wenn diese LED ausgeschaltet oder blinkt, bedeutet
dies, dass das Steuergerät eine Fehlfunktion aufweist.
Anschluss des Akkusatzes DAS901BAT1 - DAS902BAT2 (optional)
Bei fehlender Netzspannung führt der Antrieb eine Öffnungsbewegung aus.
(Werkseinstellung). Siehe Parameter 10, 36, 37, 38, 40, 41 und 43 für Auswahl
und Überwachung.
HINWEIS: Die Überwachung erfolgt, wenn Parameter 10 auf "Überwa-
chung USV" (01) steht.
ACHTUNG: Um das Aufladen zu ermöglichen, muss der Akkusatz immer
an der elektronischen Steuerung angeschlossen sein. Der Leistungszu-
stand des Akkusatzes muss regelmäßig geprüft werden. Fehlt die Netz-
spannung, kann die Tür nur mit einem Schlüsselbefehl (Schlüsselschalter
an Klemmen 8 und 12) geöffnet werden.
HINWEIS: Verwenden Sie Akkus vom Typ 12 V 1,2 Ah NiMH. Wenn ein ande-
rer Akkutyp verwendet wird, können diese beschädigt werden!
DAS902BAT2: (Eine Sicherung T 10A (träge) ist im Anschlußkabel eingebaut).
DAS902BAT2 (24 V)
(optional)
DAS901BAT1
(12 V) (optional)
DAS902BAT2: Eine Sicherung
T 10A (träge)ist im Anschlußkabel eingebaut
D
LEARN/EXIT
MMI
Beschreibung
23
E
UP
G
SELECT
DOWN
