Inbetriebnahme
• Schalten Sie den entsprechen-
den Strang des ankommenden
Homematic IP Wired Busses ab.
• Schließen Sie den Homematic IP
Wired Bus an die Busanschluss-
klemmen an. Drücken Sie den oran-
gen Betätigungsdrücker, um die
einzelnen Adern anzuschließen
oder zu lösen.

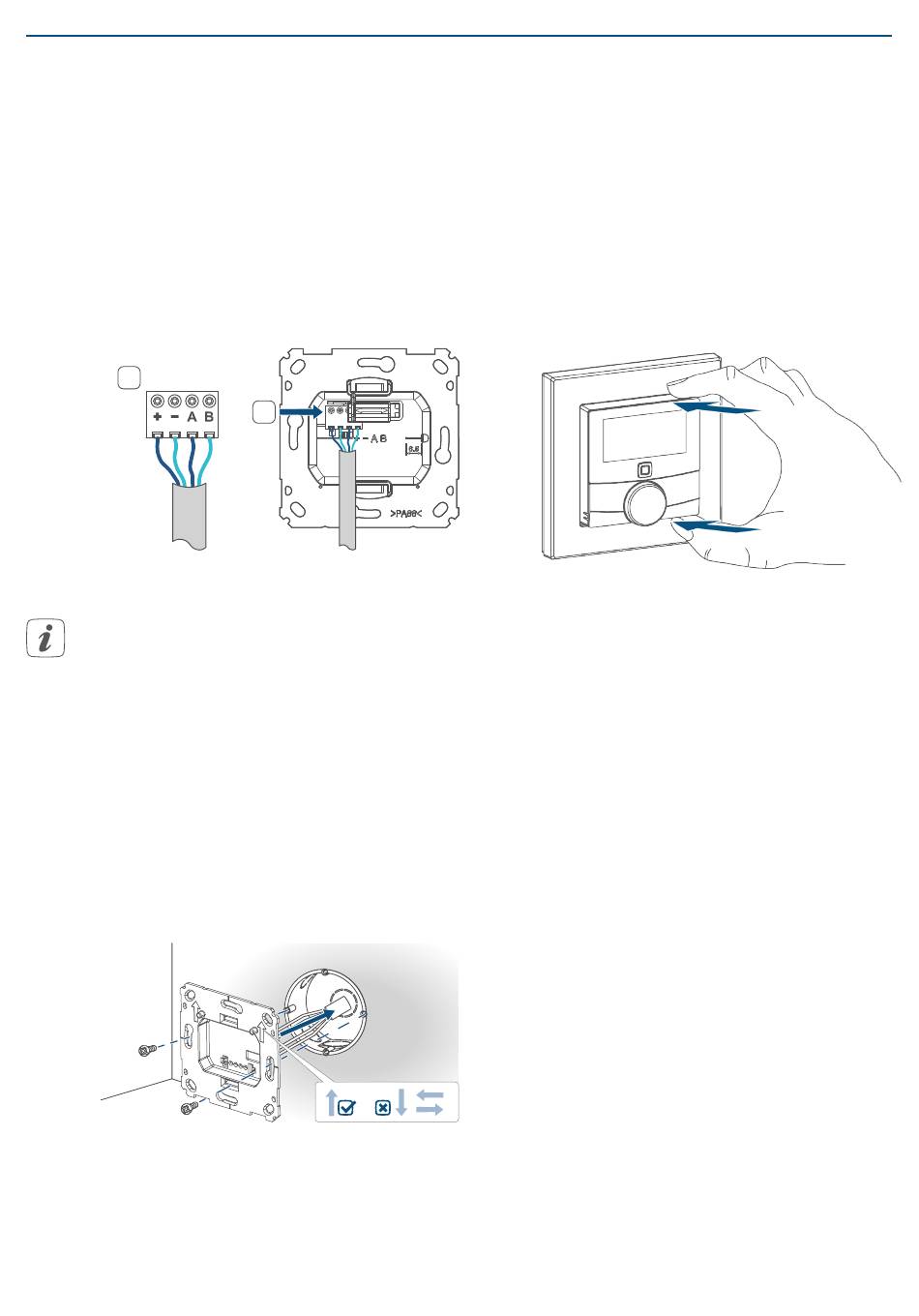

1
Abbildung 6
Die Busanschlüsse sind parallel ge-
schaltet. Somit kann das kommen-
de bzw. gehende Buskabel an einen
beliebigen der beiden Anschlüsse
angeschlossen werden.
• Setzen Sie das Montagemodul in die
Gerätedose und befestigen Sie die-
ses anschließend mittels der mitge-
lieferten Schrauben an der Geräte-
dose.
Abbildung 7
2
• Setzen Sie den Rahmen Ihrer vor-
handenen Schalterserie oder den
mitgelieferten Wechselrahmen auf
das Montagemodul.
• Setzen Sie das Gerät auf das Mon-
tagemodul, indem Sie die Verbin-
dungsstifte in die dafür vorgesehene
Halterung des Montagemoduls voll-
ständig einrasten.
Abbildung 8
• Schalten Sie den Homematic IP
Wired Bus ein, um den Anlernmo-
dus des Geräts zu aktivieren.
6.3
Montage in
Mehrfachkombinationen
Sie können das Gerät sowohl mit dem
mitgelieferten Rahmen, als auch mit
Rahmen anderer Hersteller verwenden
oder das Gerät in einen Mehrfachrahmen
integrieren. Bei der Montage in Mehr-
fachkombinationen ist darauf zu achten,
dass das Montagemodul des Geräts bün-
dig neben bereits befestigten Montage-
platten/Tragringen angebracht und daran
ausgerichtet wird.
Eine separate Liste zur Kompatibilität mit
gängigen Schalterserien finden Sie hier:
Übersicht Schalterserien
