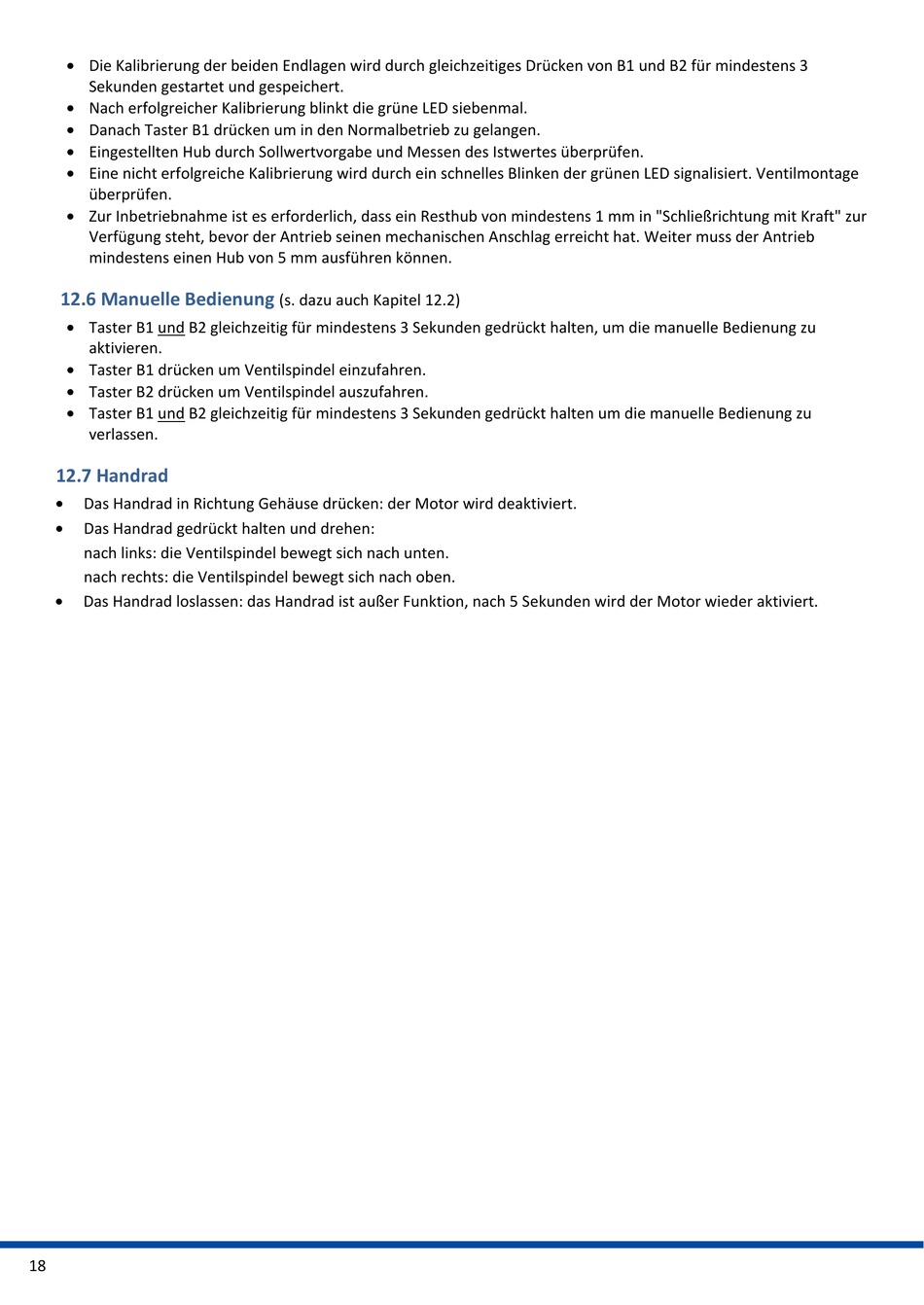

Die Kalibrierung der beiden Endlagen wird durch gleichzeitiges Drücken von B1 und B2 für mindestens 3
Sekunden gestartet und gespeichert.
Nach erfolgreicher Kalibrierung blinkt die grüne LED siebenmal.
Danach Taster B1 drücken um in den Normalbetrieb zu gelangen.
Eingestellten Hub durch Sollwertvorgabe und Messen des Istwertes überprüfen.
Eine nicht erfolgreiche Kalibrierung wird durch ein schnelles Blinken der grünen LED signalisiert. Ventilmontage
überprüfen.
Zur Inbetriebnahme ist es erforderlich, dass ein Resthub von mindestens 1 mm in "Schließrichtung mit Kraft" zur
Verfügung steht, bevor der Antrieb seinen mechanischen Anschlag erreicht hat. Weiter muss der Antrieb
mindestens einen Hub von 5 mm ausführen können.
12.6 Manuelle Bedienung
Taster B1 und B2 gleichzeitig für mindestens 3 Sekunden gedrückt halten, um die manuelle Bedienung zu
aktivieren.
Taster B1 drücken um Ventilspindel einzufahren.
Taster B2 drücken um Ventilspindel auszufahren.
Taster B1 und B2 gleichzeitig für mindestens 3 Sekunden gedrückt halten um die manuelle Bedienung zu
verlassen.
12.7 Handrad
Das Handrad in Richtung Gehäuse drücken: der Motor wird deaktiviert.
Das Handrad gedrückt halten und drehen:
nach links: die Ventilspindel bewegt sich nach unten.
nach rechts: die Ventilspindel bewegt sich nach oben.
Das Handrad loslassen: das Handrad ist außer Funktion, nach 5 Sekunden wird der Motor wieder aktiviert.
18
(s. dazu auch Kapitel 12.2)
