Wireless Netcontrol FER1001 professional Bedienungsanleitung Seite 20

FER 1001 v2.2.10

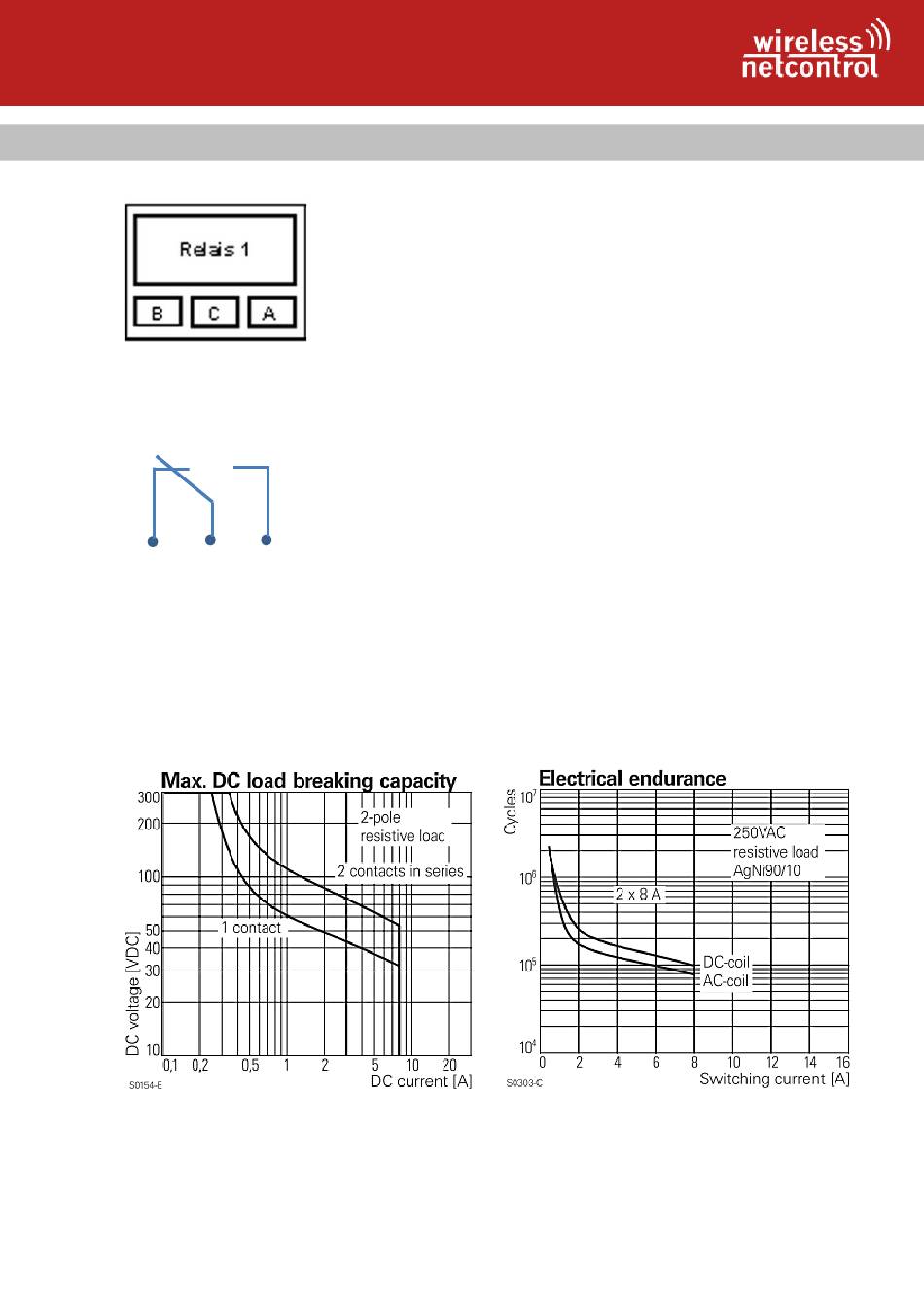

6.2. Infos zu den Relais
ist das Relais für I
strom und Kontaktspannung, insbesondere für Gleichstrom, können dem unten dar-
gestellten Diagramm entnommen werden.
NC C
Wesentliche Merkmale der Relais:
6 Ausgangsrelais, fest montiert
P = 2000 VA, U
s,max
I = 10 A (250 V~, bis 4s max.15 A),
s,max
Bei den fest verbauten Relais handelt es sich um bistabile
Doppelspulen Relais mit Wechselkontakt. Der gegenwärtige
Schaltzustand bleibt auch im spannungslosen Zustand erhal-
ten. Die max. Schaltleistung liegt bei 2 kVA und einem max.
schaltbaren Strom von 10A. Die max. zulässige Spannung an
den Relaiskontakten beträgt 400 V AC, im normalen Betrieb
= 8A bei U = 250V~ vorgesehen. Die einzelnen Werte zu Schalt-
s s
Verwendete Kontaktbezeichnungen
•
B ➔ NC = normally close (in Ruhelage geschlossen)
•
A ➔ NO = normally open (in Ruhelage geöffnet)
•
C ➔ Common = Mittenkontakt
NO
= 400 V (AC),
s,max
19
