Wireless Netcontrol FER1001 professional Bedienungsanleitung Seite 12

FER 1001 v2.2.10
Funk-Rundsteuerempfänger FER1001 professional
L N PE

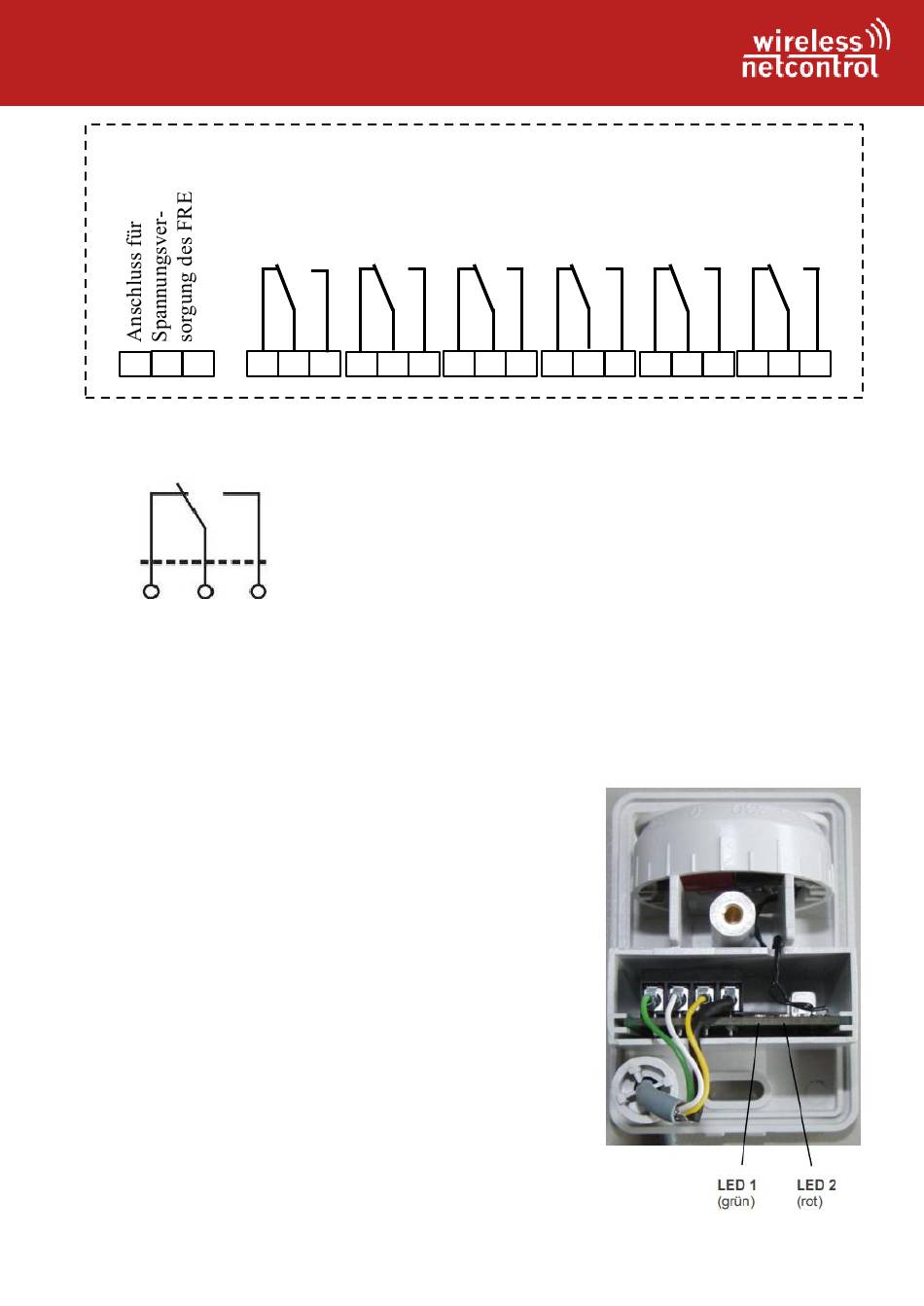

Anschlussbelegung und Darstellung der Relaiskontakte in Ruhestellung
Relaiskontakte
NC C
Installation mit optimaler elektromagnetischer Verträglichkeit (EMV)
Es wird empfohlen, das Gerät über seinen Masse- Anschluss zu erden. Alle Ein- und
Ausgänge sowie die Spannungsversorgung sollten zur Vermeidung von elektromag-
netischen Störungen über Ferritkerne geführt werden.
Ausrichten der Empfangseinheit für EFR-Signale
Zum störungsfreien Empfang der Zeit- und Steuerte-
legramme, muss der Funkempfänger zum Sender
hin ausgerichtet werden, wofür sich am Funkempfän-
ger eine optische Ausrichthilfe befindet. Als weiteren
Indikator für die Korrekte Ausrichtung kann die An-
zeige von LED 8 am FRE hinzu gezogen werden.
a. Nachdem an den Funk-Rundsteuerempfän-
ger Betriebsspannung angelegt wurde, blin-
ken zunächst die 8 grünen LED´s 3mal auf.
Erst im Anschluss daran werden die im Gerät
integrierte Empfangsanzeige sowie die Zu-
standsanzeige der 6 Relais aktiviert.
Relais Relais
1 2
B C A B C A B C A B C A
Die allgemeinen Bezeichnungen der Relaiskontakte lauten
(von links nach rechts):
NC ("normaly closed" bzw. Öffnerkontakt)
C ("Com" bzw. Schaltausgang)
NO ("normaly open" bzw. Schließerkontakt)
NO
Relais Relais
3 4
11
Relais Relais
5 6
B C A B C A
