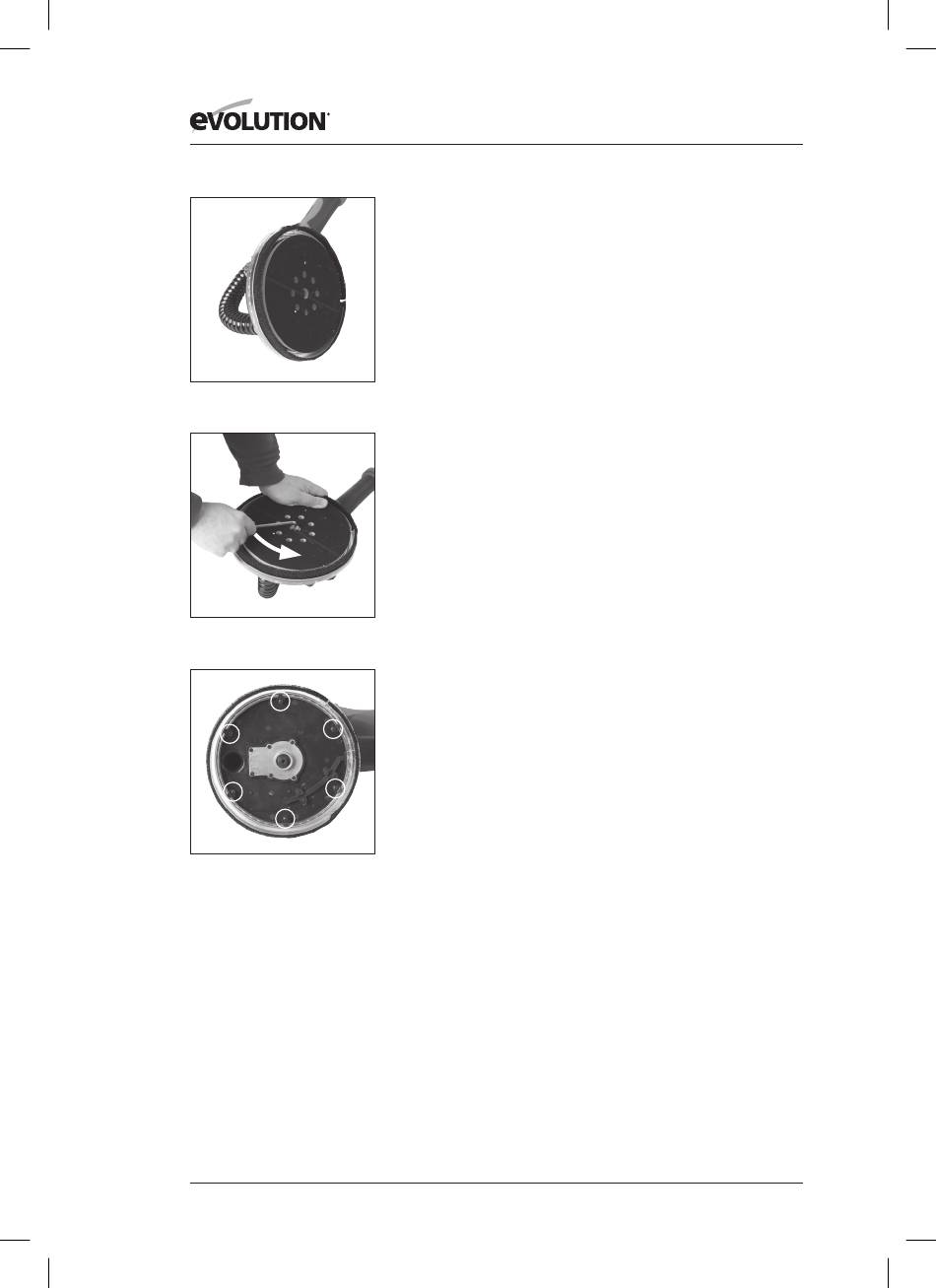

Rys. 13
Rys. 14
Rys. 15
uszkodzenie szlifierki lub elementów ściennych.

KONSERWACJA

Osłona przeciwpyłowa (Rys. 13)
Osłona przeciwpyłowa otacza talerz szlifierski, na który nakładane
są tarcze ścierne. Osłona przeciwpyłowa służy dwóm (2) głównym
celom:
• Wystaje poniżej powierzchni tarcz ściernych, dzięki czemu
jako pierwsza styka się z powierzchnią roboczą, odpowiednio
ustawiając głowicę szlifierską. Pomaga to zapobiegać „żłobieniu"
powierzchni roboczej przez obracającą się tarczę ścierną przy
pierwszym kontakcie.
• Pomaga zatrzymać cząsteczki kurzu w obrębie obracającej się
głowicy szlifierskiej, dopóki strumień powietrza z podłączonych
urządzeń odsysających nie zasysa pyłu.
Z biegiem czasu, w zależności od częstotliwości użytkowania
i rodzaju szlifowanego materiału, włosie szczoteczki ulegnie
degradacji i zużyciu. Włosie na osłonie przeciwpyłowej musi być
kompletne, bez żadnych przerw lub brakujących fragmentów.
Nowa osłona przeciwpyłowa ma włosie o długości około 15 mm.
Osłonę należy wymienić, gdy długość włosia wynosi około 8 mm lub
gdy włosie przestaje wystawać poniżej powierzchni zamontowanej
tarczy szlifierskiej.
Wymiana osłony przeciwpyłowej
OSTRZEŻENIE: Czynności te mogą być wykonywane wyłącznie, gdy
urządzenie jest odłączone od źródła zasilania.
• Zdjąć zamontowaną tarczę ścierną, aby odsłonić talerz szlifierski
i centralnie umieszczoną sześciokątną śrubę imbusową, która
mocuje podkładkę do wrzeciona napędowego silnika.
• Jedną ręką trzymając talerz szlifierski (Rys. 14), włożyć
dostarczony klucz imbusowy 5 mm w łeb znajdującej się w
środku śruby. Odkręcić i wyjąć śrubę. Zdjąć talerz szlifierski z
wrzeciona napędowego silnika.
• Używając śrubokręta krzyżakowego wykręcić sześć (6) wkrętów
samogwintujących oraz specjalne klipsy mocujące, (Rys. 15),
które mocują osłonę przeciwpyłową i soczewkę do głowicy
szlifierskiej.
• Ostrożnie pociągnąć i wyciągnąć osłonę przeciwpyłową i
soczewkę z głowicy szlifierskiej.
• Instalacja nowej osłony przeciwpyłowej jest w zasadzie
odwróceniem procesu jej zdejmowania.
• Podczas instalacji nowej osłony szczotki należy uważać, aby nie
dokręcić sześciu (6) wkrętów samogwintujących zbyt mocno.
Powinny one być mocno dokręcone, ale należy uważać, aby nie
zerwać gwintów w gwintowanych otworach.
• Upewnić się, że specjalne klipsy mocujące są prawidłowo
ustawione.
