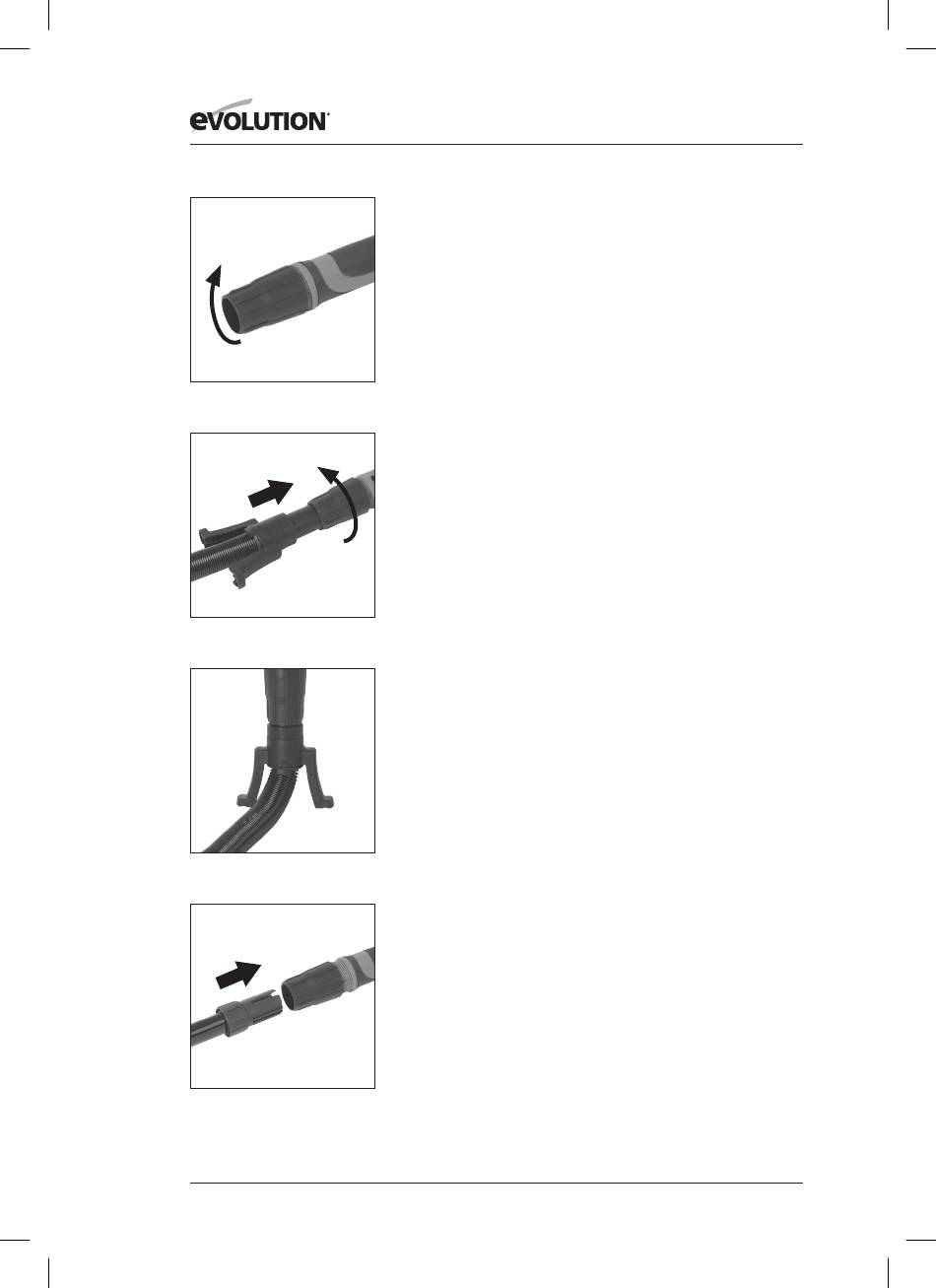

Fig. 1
Fig. 2
Fig. 3
Fig. 4
ASAMBLAREA ȘI PREGĂTIREA
MODUL CU RAZĂ SCURTĂ DE ACȚIUNE
AVERTISMENT: Efectuați aceste operații numai cu unealta
decuplată de la sursa de alimentare.
Montarea furtunului flexibil de extracție a prafului.
• Slăbiți piulița de fixare de pe mâner. (Fig. 1)
• Introduceți furtunul flexibil de extracție a prafului în tubul/
mânerul principal de extracție a prafului al uneltei și împingeți-l
complet. (Fig. 2)
• Strângeți piulița pentru a fixa furtunul flexibil de extracție în
unealtă.
Notă: Suportul de protecție integrat permite uneltei să fie așezată
în poziție verticală pe un perete sau ceva similar atunci când nu este
utilizată. Furtunul flexibil este protejat de suport pentru a nu fi strivit
sau îndoit. (Fig. 3)
MODUL CU RAZĂ LUNGĂ DE ACȚIUNE
• Slăbiți piulița de fixare de pe mâner. (Fig. 1)
• Îndepărtați furtunul flexibil de extracție a prafului, dacă este
montat.
• Glisați tubul de extensie în tubul/mânerul principal de extracție a
prafului al uneltei.
Notă: Tubul de extensie care se introduce în mânerul principal de
extracție a prafului al uneltei are o secțiune transversală ușor ovală.
Pentru a facilita introducerea și amplasarea corectă a tubului de
extensie, rotiți-l ușor în timp ce îl împingeți în poziție.
• Glisați tubul de extensie în tubul/mânerul principal de extracție a
prafului până când pictograma „1,9 m" dispare die pe ecran.
• Glisați virola tubului de extensie în sus și introduceți-o în tubul/
mânerul principal de extracție. (Fig. 4)
• Strângeți piulița de fixare pentru a fixa tubul de extensie și virola
în pozițiile lor de funcționare. (Fig. 5)
• Montați clema mânerului în formă de „D" în jurul tubului de
extensie.
Notă: Această clemă are o balama. Prin îndepărtarea șurubului de
prindere (Fig. 6), clema poate fi „deschisă" și plasată în jurul tubului
de extensie. Clema poate fi apoi „închisă" în jurul tubului de extensie,
șurubul de prindere poate fi pus la loc și strâns pentru a fixa clema
în poziție.
• Montați mânerul în formă de „D" pe clemă cu ajutorul celor două
(2) șuruburi cu cap hexagonal semiîngropat.
Notă: Recomandăm ca clema de prindere a mânerului în formă de
„D" să fie poziționată direct în spatele virolei tubului de extensie și să
o atingă. Acest lucru plasează mânerul în formă de „D" în poziția cea
mai convenabilă pentru majoritatea operatorilor.
Notă: Designul mânerului în formă de „D" este de așa natură încât
este posibilă poziționarea ergonomică a mânerului pe clemă. Acest
lucru asigură o operare confortabilă atât pentru utilizatorii dreptaci,
