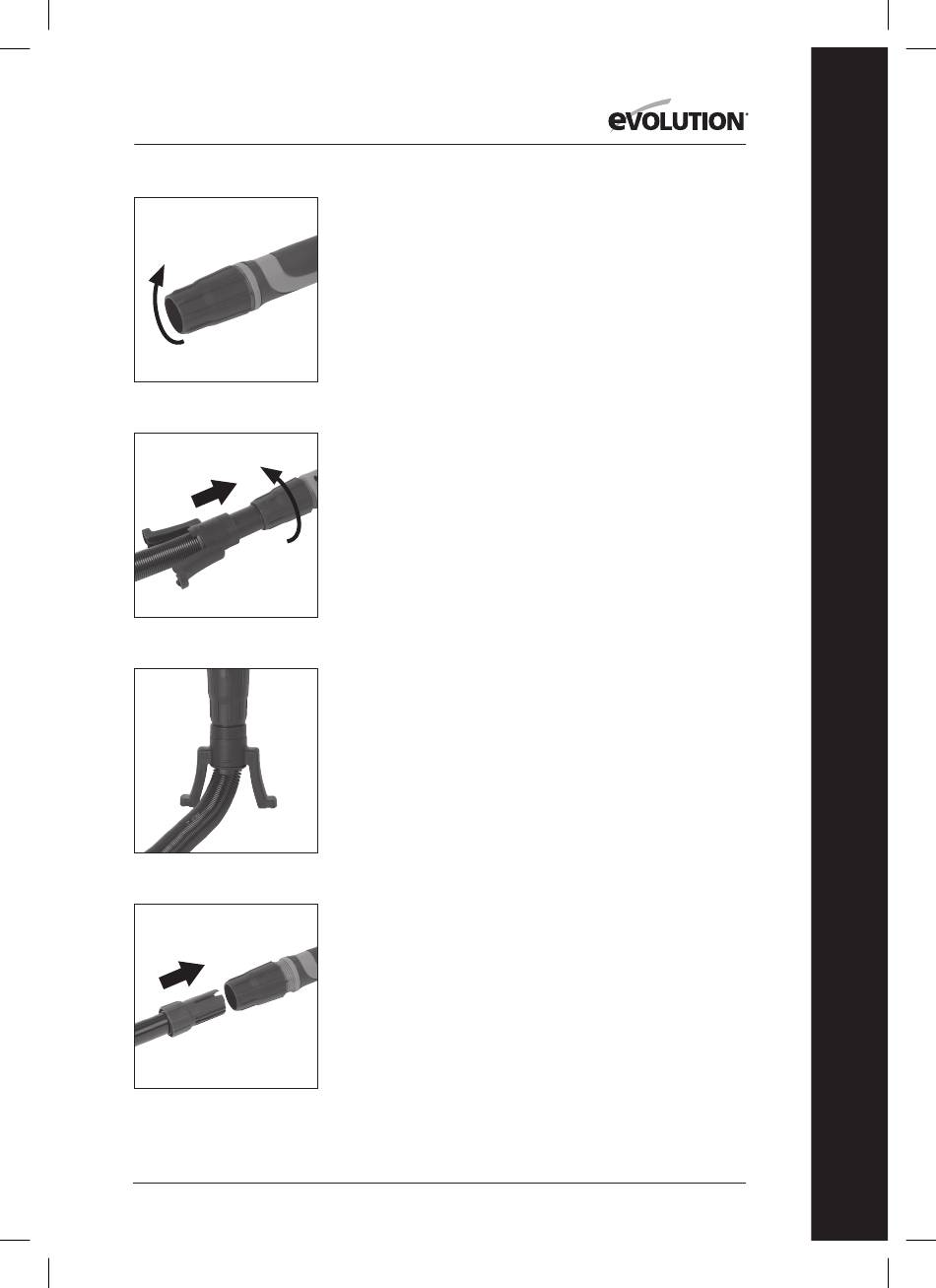

Afb. 1
Afb. 2
Afb. 3
Afb. 4

MONTAGE EN VOORBEREIDING

MODUS KORT BEREIK
WAARSCHUWING: De volgende handeling met de machine alleen
verrichten als de machine van de stroomtoevoer losgekoppeld is.
Monteren van de flexibele stofafzuigslang.
• Draai de borghuls los. (Afb. 1)
• Steek de flexibele stofafzuigslang in de stofafzuigslang/
handgreep van de machine en duw tot deze stevig vastzit. (Afb.
2)
• Draai de borghuls aan om de flexibele stofafzuigslang in de
machine vast te zetten.
Opmerking: Met de geïntegreerde opbergstaander kan de slang
als deze niet in gebruik is, rechtop tegen de muur of iets dergelijks
gezet worden. Zo is de flexibele stofafzuigslang beter beschermd
tegen pletten en knikken. (Afb. 3)
MODUS LANG BEREIK
• Draai de borghuls los. (Afb. 1)
• Verwijder de flexibele stofafzuigslang indien gemonteerd.
• Schuif de verlengbuis in de stofafzuigslang/handgreep van de
machine.
Opmerking: De verlengbuis die in de hoofdafzuiging/handgreep
van de machine schuift, heeft een licht ovale doorsnede. Om de
verlengbuis gemakkelijker in de handgreep te schuiven en correct te
plaatsen, draait u deze voorzichtig terwijl u hem op zijn plaats duwt.
• Schuif de verlengbuis in de hoofdafzuiging/handgreep totdat het
pictogram van 1,9 m net uit het zicht verdwijnt.
• Schuif het verbindingsstuk van de verlengbuis omhoog en in de
hoofdafzuigslang/handgreep. (Afb. 4)
• Draai de borghuls aan om de verlengbuis en het verbindingsstuk
stevig op hun plek te bevestigen. (Afb. 5)
• Monteer de D-greep rond de verlengbuis.
Opmerking: Deze klem scharniert. Door de knelbout te verwijderen
(Afb. 6) kan de klem worden 'geopend' en rond de verlengbuis
worden geplaatst. De klem kan dan rond de verlengbuis worden
'gesloten' , en de knelbout teruggeplaatst en vastgedraaid om de
klem op zijn plek vast te zetten.
• Bevestig de 'D'-handgreep aan de klem met behulp van de twee
(2) inbusbouten.
Opmerking: Wij bevelen aan om de klem van de D-greep
direct achter het verbindingsstuk te plaatsen, zodat de klem het
verbindingsstuk raakt. Dit plaatst de D-greep in de handigste positie
voor de meeste gebruikers.
Opmerking: Het ontwerp van de 'D'-handgreep is zodanig dat een
ergonomische plaatsing van de handgreep op de klem mogelijk is.
Dit zorgt voor comfortabele bediening voor zowel rechts- als
linkshandige gebruikers.
• Steek de flexibele afzuigslang volledig in het uiteinde van de
verlengbuis en draai de borghuls vast vast om hem op zijn plaats
te houden. (Afb. 7)
