Evolution R225DWS Originalbetriebsanleitung Seite 122

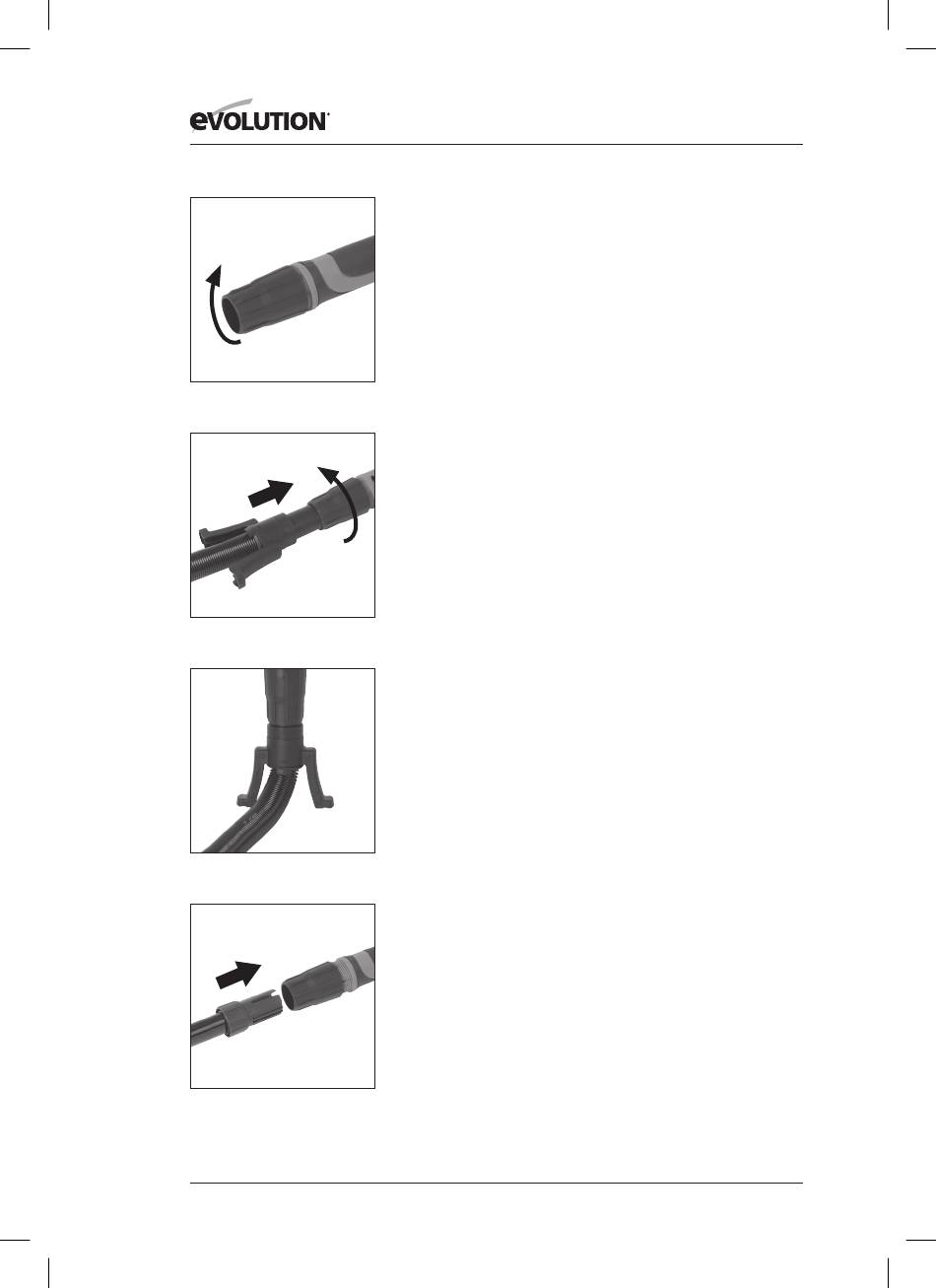

Fig. 1
Fig. 2
Fig. 3
Fig. 4
MONTERING OCH FÖRBEREDELSE
LÄGE FÖR KORT RÄCKVIDD
VARNING: Utför endast följande processer när maskinen är
bortkopplad från elförsörjningen.
Montering av den flexibla dammutsugningsslangen.
• Lossa hylsmuttern. (Fig. 1)
• Sätt in den flexibla dammutsugningsslangen i maskinens
dammutsugningrör/handtag och tryck in den helt. (Fig. 2)
• Spänn hylsmuttern för att sätta fast den flexibla
utsugningsslangen i maskinen.
Anmärkning: Det integrerade skyddsstället gör det möjligt för
maskinen (när den inte används) att stå upprätt mot en vägg
eller liknande. Den flexibla slangen skyddas från att bli krossad
eller krökt av stället. (Fig. 3)
LÄGE FÖR LÅNG RÄCKVIDD
• Lossa hylsmuttern. (Fig. 1)
• Ta bort den flexibla dammutsugningsslangen om den är
monterad.
• Skjut in förlängningsröret i maskinens dammutsugningrör/
handtag.
Anmärkning: Förlängningsröret som skjuts in i maskinens
dammutsugning/handtag har en lätt ovalformad
tvärsnittsektion. För att underlätta insättning och korrekt
placering av förlängningsröret, rotera det försiktigt samtidigt
som du trycker det på plats.
• Skjut på förlängningsröret på dammutsugningen/handtaget
tills 1,9 m piktogramet försvinner ur sikt.
• Skjut förlängningsrörets ringformade metallbeslag uppåt
och in i utsugningsröret/handtaget. (Fig. 4)
• Spänn hylsmuttern för att säkra förlängningsröret och de
ringformade metallbeslagen i respektive arbetsläge. (Fig. 5)
• Fäst D-handtagsklämman runt förlängningsröret.
Anmärkning: Den här klämman är vridbar. När klämskruven
tas bort (Fig. 6) kan klämman öppnas och placeras runt
förlängningsröret. Klämman kan sedan "stängas" runt
förlängningsslangen, klämskruven bytas ut och dras åt för att
säkra klämman på plats.
• Fäst D-handtaget på klämman med de två (2)
sexkantsskruvarna.
Anmärkning: Vi rekommenderar att D-handtagets klämma
