MONTAŻ I PRZYGOTOWANIE
TRYB BLISKIEGO ZASIĘGU
OSTRZEŻENIE: Czynności te mogą być wykonywane wyłącznie, gdy
urządzenie jest odłączone od źródła zasilania.
Montaż elastycznego węża do odsysania pyłu.

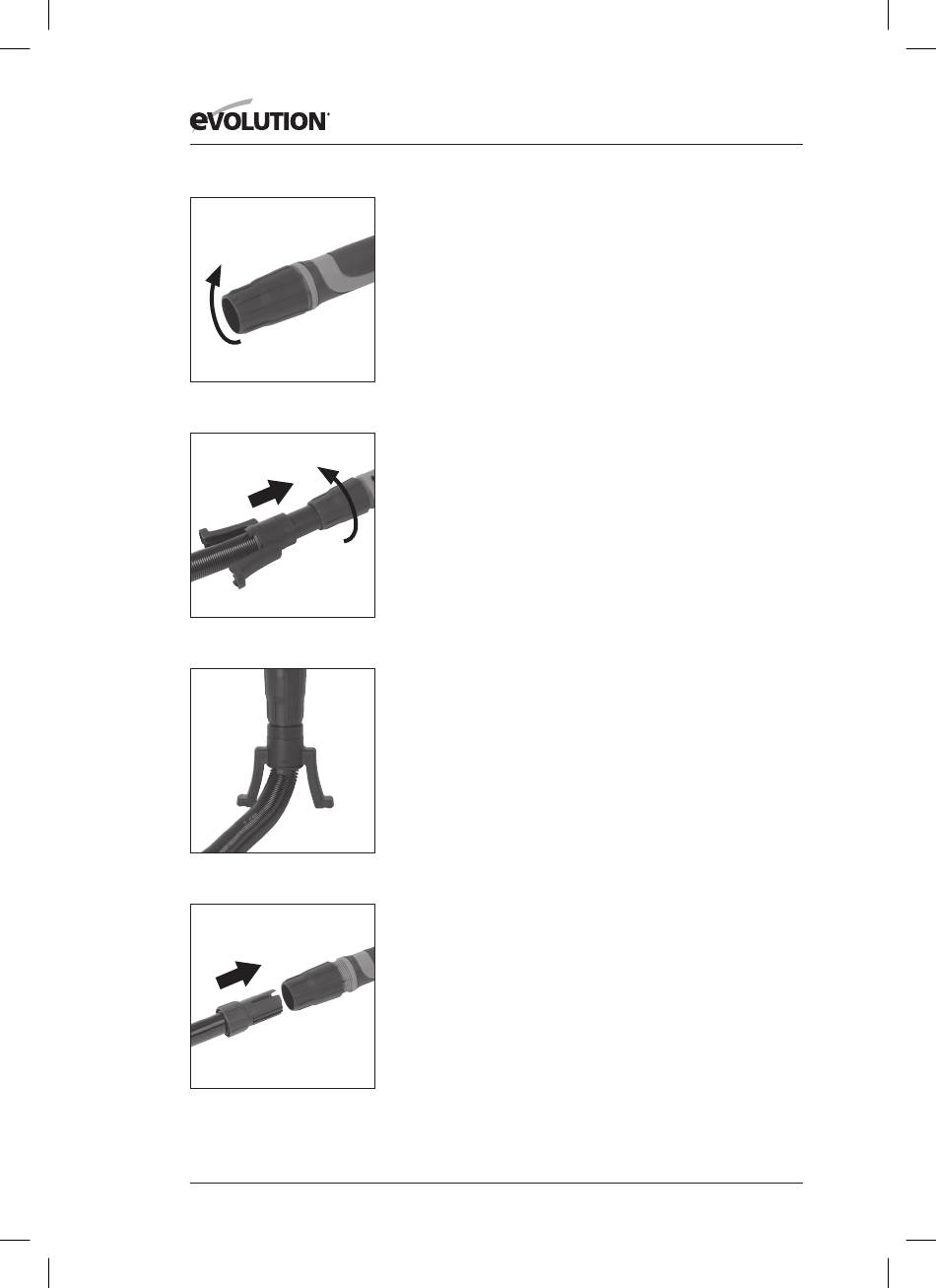

• Poluzować nakrętkę tulei. (Rys. 1)
• Włożyć elastyczny wąż do odsysania pyłu do głównej rury/
uchwytu odsysającego urządzenia i wepchnąć go do końca.
(Rys. 2)
• Dokręcić nakrętkę tulei, aby przymocować wąż do urządzenia.
Uwaga: Zintegrowany stojak zabezpieczający umożliwia
postawienie urządzenia (gdy nie jest używane) w pozycji pionowej
przy ścianie lub w podobnym miejscu. Stojak chroni elastyczny wąż
przed zgnieceniem lub zagięciem. (Rys. 3)
TRYB DALEKIEGO ZASIĘGU
• Poluzować nakrętkę tulei. (Rys. 1)
• Zdemontować elastyczny wąż do odsysania pyłu, jeśli jest
zamontowany.
• Wsunąć rurę przedłużającą do głównej rury/uchwytu do
odsysania pyłu urządzenia.
Uwaga: Rura przedłużająca, która wsuwa się do głównej rury/
uchwytu urządzenia, ma lekko owalny przekrój. Aby ułatwić
wkładanie i prawidłowe umiejscowienie rury przedłużającej, należy
podczas wciskania ją na miejsce delikatnie nią obracać.
• Wsunąć rurę przedłużającą do głównej rury/uchwytu, aż
piktogram 1,9 m zniknie z pola widzenia.
• Wsunąć nasadkę rury przedłużającej w górę i do głównej rury/
uchwytu. (Rys. 4)
• Dokręcić nakrętkę tulei, aby zamocować rurę przedłużającą i
nasadkę w ich pozycjach serwisowych. (Rys. 5)
• Zamocować zacisk uchwytu „D" wokół rury przedłużającej.
Uwaga: Jest to zacisk zawiasowy. Po zdjęciu śruby zaciskowej
(Rys. 6) zacisk można „otworzyć" i założyć wokół rury przedłużającej.
Zacisk można następnie „zamknąć" wokół rury przedłużającej,
założyć śrubę zaciskową i dokręcić, aby zamocować zacisk na
miejscu.
• Przy użyciu dwóch (2) sześciokątnych śrub imbusowych
przymocować uchwyt „D" do zacisku.
Uwaga: Zalecamy, aby zacisk uchwytu „D" znajdował się
bezpośrednio za nasadką rury przedłużającej i jej dotykał. Dzięki
temu uchwyt „D" znajdzie się w najbardziej dogodnym położeniu dla
większości operatorów.
Uwaga: Konstrukcja uchwytu „D" pozwala na ergonomiczne
ustawienie uchwytu na zacisku. Zapewnia to wygodną obsługę
