placeras direkt bakom och vidrör förlängningsslangens
ringformade metallbeslag. Det här placerar D-handtaget på den
mest lämpliga platsen för de flesta operatörer.
Anmärkning: D-handtagets design gör att ergonomisk
placering av handtaget på klämman är möjlig. Det här
garanterar bekväm användning för både höger- och
vänsterhänta användare.
• Sätt in den flexibla utsugningsslangen helt i
förlängningsröret och spänn hylsmuttern för att säkra den på
plats. (Fig. 7)
• Dammutsugningsslangens fria ände kan nu anslutas till en
lämplig dammutsugnings- och insamlingsmaskin.
Anmärkning: Följ instruktionerna som tillhandahålls av
leverantören av dammutsugningsmaskinen som används.
Anmärkning: Ett urval av anslutningar för slangändar erbjuds.
Dessa ska se till att den här maskinen kan anslutas till de flesta
kommersiellt tillgängliga dammutsugningsmaskinerna.
Att byta anslutningar för slangändar
• Lokalisera upp de två (2) "klackarna" som passar i de två (2)
"skårorna" i slangändens monteringsring.
• Med hjälp av en platt skruvmejsel, tryck försiktigt "klackarna"
inåt och flytta på samma gång bort monteringsringen från
slangändens anslutning. Slangändens anslutning kommer
att släppa från monteringsringen.
• Klicka på en ny ändanslutning för slangen på
monteringsringen.
• Kontrollera att "klackarna" är placerade i "skårorna".
FÄSTA EN SLIPSKIVA PÅ SLIPPLATTAN
Anmärkning: Den motordrivna slipplattan som är belägen på
maskinens rörliga sliphuvud har ett "krok- och ringsystem".
Ringarna på baksidan av slipskivorna fäster i hakarna på
slipplattans yta.
För att fästa en slipskiva:
• Se till att sandpappret är rent och fritt från smuts och skräp.
• Tryck på den nya slipskivan på slipplattan med handflatan.
• Se till att hålen i den nya slipskivan är justerade med
dammutsugningsportarna i slipplattan. (Fig. 8)
För att ta bort slipskivan:
• Grip tag i kanten av slipskivan och dra försiktigt av den från
slipplattan.

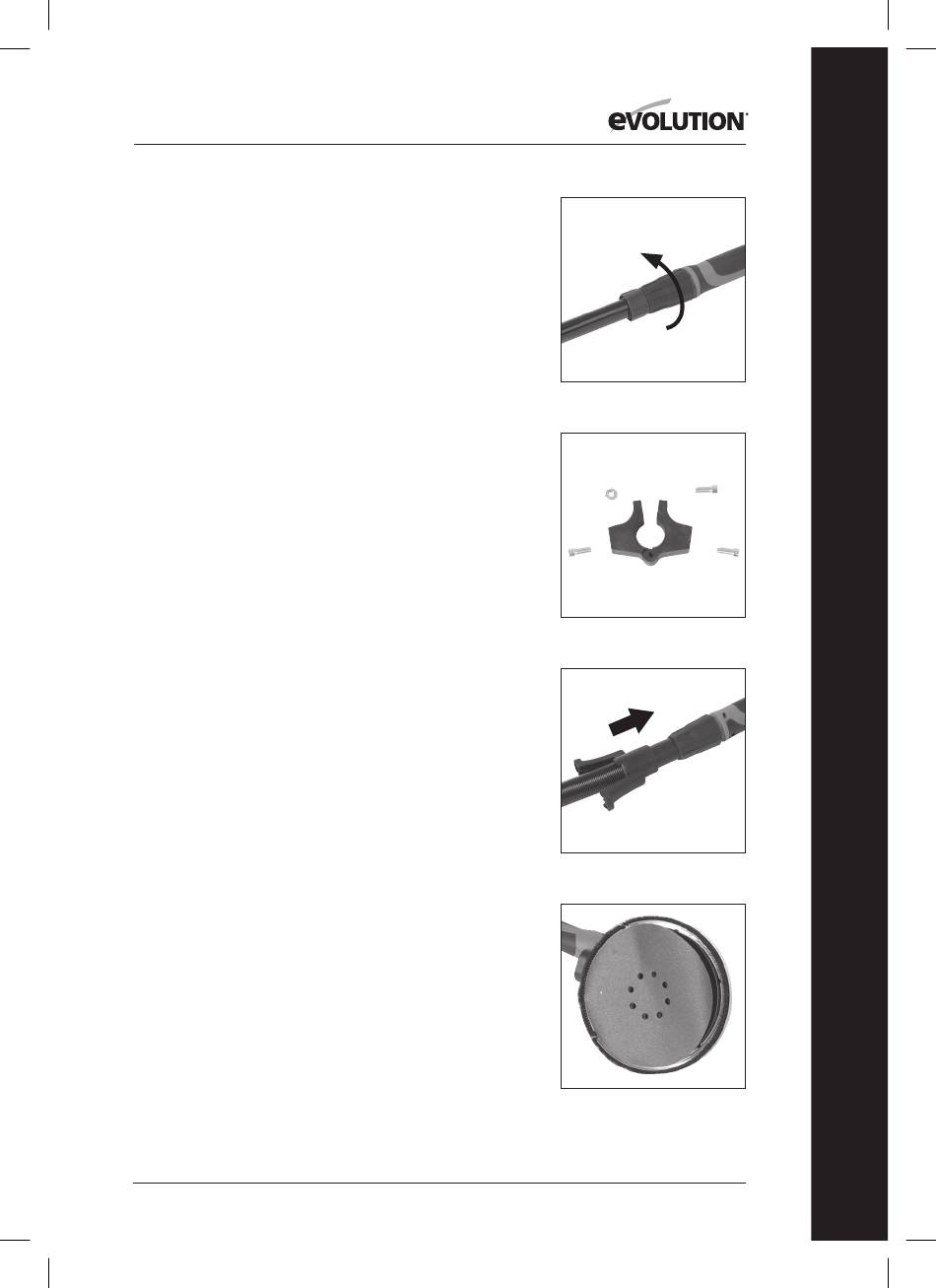

Fig. 5
Fig. 6
Fig. 7
Fig. 8
