zarówno osobom praworęcznym, jak i leworęcznym.
• Elastyczny wąż do odsysania pyłu włożyć w końcówkę rury
przedłużającej i zamocować go przez dokręcenie nakrętki tulei.
(Rys. 7)
• Wolny koniec węża można teraz podłączyć do odpowiedniego
urządzenia do odsysania i zbierania pyłu.
Uwaga: Postępuj zgodnie z instrukcjami dostarczonymi przez
producenta urządzenia do odsysania pyłu.
Uwaga: W zestawie znajduje się komplet końcówek do węża.
Powinny one zapewnić możliwość podłączenia tego urządzenia do
większości dostępnych na rynku urządzeń do odsysania pyłu.
Wymiana końcówki
• Znaleźć dwie (2) „wypustki", które pasują do dwóch (2) „wycięć" w
pierścieniu montażowym końcówki węża.
• Używając śrubokręta z płaską końcówką, delikatnie i ostrożnie
wcisnąć występy do środka, jednocześnie odsuwając pierścień
montażowy od końcówki węża. Końcówka wysunie się z
pierścienia montażowego.
• Na pierścieniu montażowym zamocować nową końcówkę węża.
• Sprawdzić, czy „wypustki" weszły w „nacięcia".
MOCOWANIE TARCZY ŚCIERNEJ DO TALERZA SZLIFIERSKIEGO
Uwaga: Napędzany silnikiem talerz szlifierski, umieszczony w
obrotowej głowicy szlifierskiej urządzenia, wyposażony jest w
system mocowania „haczyk i pętla".
Znajdujące się z tyłu tarcz ściernych „pętle" zaczepiają się o „haczyki"
na powierzchni talerza szlifierskiego.
Mocowanie tarczy ściernej:
• Upewnić się, że na talerzu nie ma żadnych zanieczyszczeń lub
wiórów.
• Docisnąć dłonią nową tarczę ścierną do talerza szlifierskiego.
• Upewnić się, że otwory w nowej tarczy ściernej są na równi z
otworami do odsysania pyłu w talerzu szlifierskim. (Rys. 8)
Zdejmowanie tarczy ściernej:
• Wystarczy chwycić krawędź tarczy ściernej i delikatnie oderwać ją
od talerza szlifierskiego.
UKŁAD STEROWANIA URZĄDZENIEM
• Przełącznik suwakowy ON/OFF (Rys. 9) jest typu zatrzaskowego.
Aby uruchomić silnik, należy przesunąć przełącznik do przodu.
Środkową część przełącznika popchnąć do przodu i w dół tak,
aby zatrzasnął się w pozycji włączonej ON.
• Aby zwolnić przełącznik i wyłączyć silnik, należy nacisnąć
tylną środkową część przełącznika suwakowego. Przełącznik
automatycznie powróci do pozycji wyłączonej OFF.

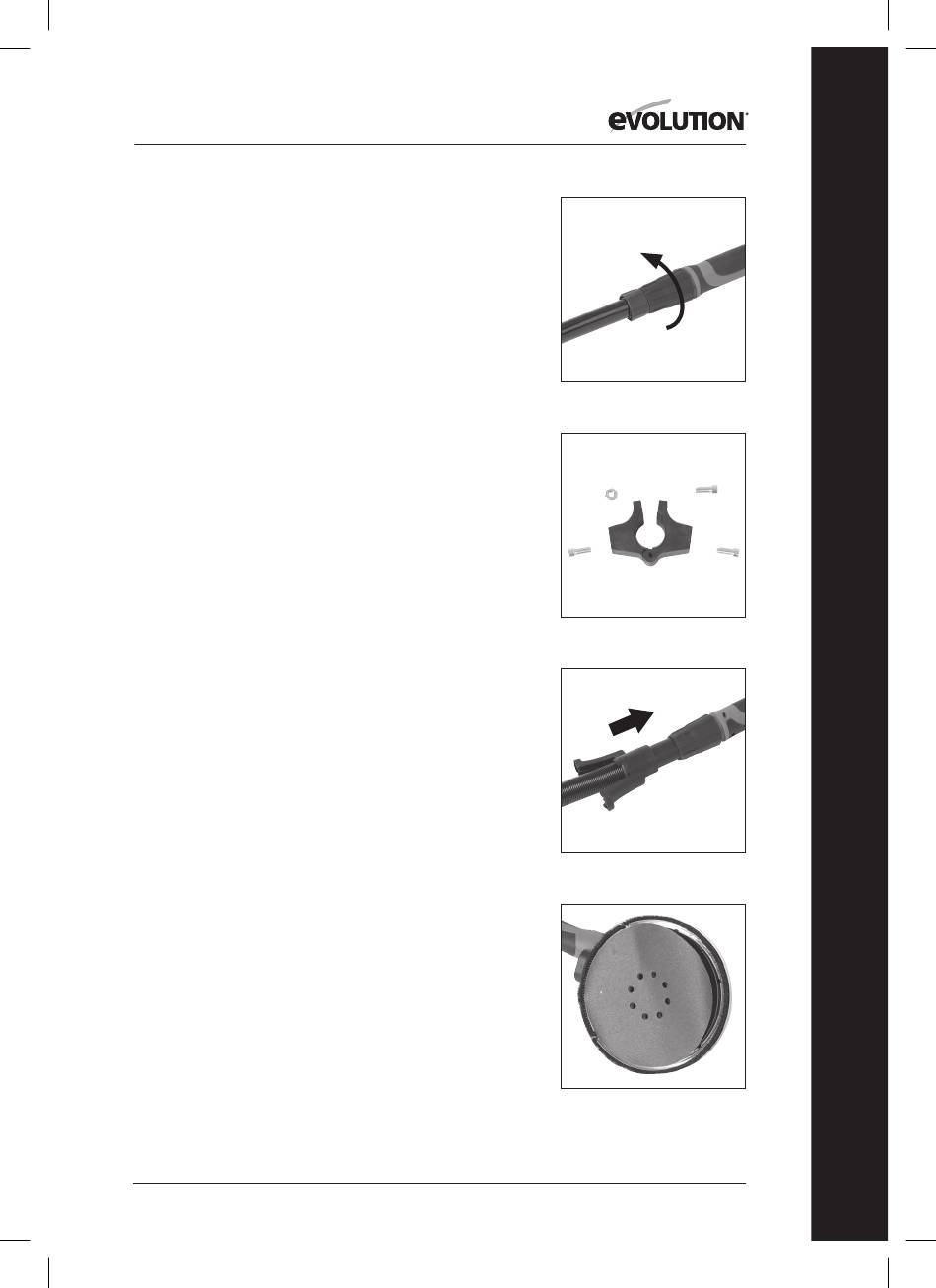

Rys. 5
Rys. 6
Rys. 7
Rys. 8
