Sharp MultiSync EA242W Bedienungsanleitung Seite 14

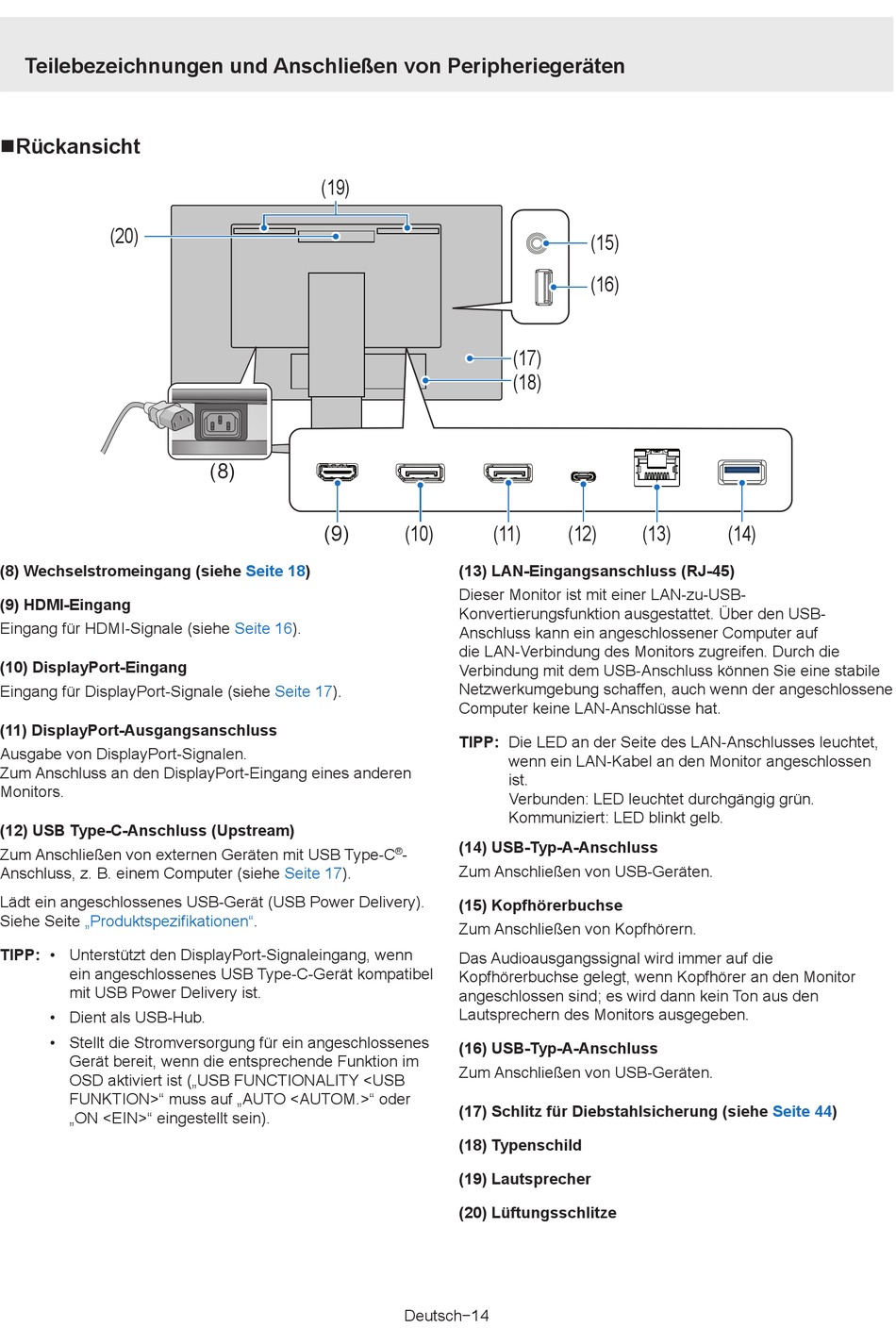

Teilebezeichnungen und Anschließen von Peripheriegeräten
nRückansicht
(20)
(8) Wechselstromeingang (siehe Seite
(9) HDMI-Eingang
Eingang für HDMI-Signale (siehe
(10) DisplayPort-Eingang
Eingang für DisplayPort-Signale (siehe
(11) DisplayPort-Ausgangsanschluss
Ausgabe von DisplayPort-Signalen.
Zum Anschluss an den DisplayPort-Eingang eines anderen
Monitors.
(12) USB Type-C-Anschluss (Upstream)
Zum Anschließen von externen Geräten mit USB Type-C
Anschluss, z. B. einem Computer (siehe
Lädt ein angeschlossenes USB-Gerät (USB Power Delivery).
Siehe Seite „Produktspezifikationen".
TIPP:

• Unterstützt den DisplayPort-Signaleingang, wenn
ein angeschlossenes USB Type-C-Gerät kompatibel
mit USB Power Delivery ist.
• Dient als USB-Hub.
• Stellt die Stromversorgung für ein angeschlossenes
Gerät bereit, wenn die entsprechende Funktion im
OSD aktiviert ist („USB FUNCTIONALITY <USB
FUNKTION>" muss auf „AUTO <AUTOM.>" oder
„ON <EIN>" eingestellt sein).
(19)
(8)
(9)
18)
Seite 16).
Seite 17).
Seite 17).
(17)
(18)
(10) (11)
(13) LAN-Eingangsanschluss (RJ-45)
Dieser Monitor ist mit einer LAN-zu-USB-
Konvertierungsfunktion ausgestattet. Über den USB-
Anschluss kann ein angeschlossener Computer auf
die LAN-Verbindung des Monitors zugreifen. Durch die
Verbindung mit dem USB-Anschluss können Sie eine stabile
Netzwerkumgebung schaffen, auch wenn der angeschlossene
Computer keine LAN-Anschlüsse hat.

TIPP: Die LED an der Seite des LAN-Anschlusses leuchtet,
wenn ein LAN-Kabel an den Monitor angeschlossen
ist.
Verbunden: LED leuchtet durchgängig grün.
Kommuniziert: LED blinkt gelb.
(14) USB-Typ-A-Anschluss
-
®
Zum Anschließen von USB-Geräten.
(15) Kopfhörerbuchse
Zum Anschließen von Kopfhörern.
Das Audioausgangssignal wird immer auf die
Kopfhörerbuchse gelegt, wenn Kopfhörer an den Monitor
angeschlossen sind; es wird dann kein Ton aus den
Lautsprechern des Monitors ausgegeben.
(16) USB-Typ-A-Anschluss
Zum Anschließen von USB-Geräten.
(17) Schlitz für Diebstahlsicherung (siehe Seite
(18) Typenschild
(19) Lautsprecher
(20) Lüftungsschlitze
Deutsch−14
(15)
(16)
(12) (13) (14)
44)
