- Seite 1 PC-Link VZ 8601 Bedienungsanleitung ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
- Seite 2 Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 72836 . Ausgabe Deutsch 09/007 Dokumentation © 007 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des...
-
Seite 3: Funktion Und Bestimmungsgemäßer Einsatz

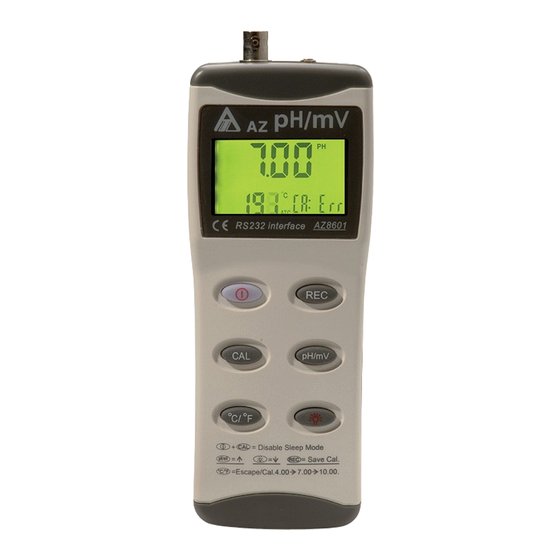

1. Funktion und bestimmungsgemäßer Einsatz Das pH-Meter ermöglicht die einfache und schnelle Ermittlung des pH-Wertes von Flüssigkeiten. Es zeigt in einem Dual-Display gleichzeitig den gemessenen pH-Wert und die Temperatur des Mediums an. Dabei wird der Einfluss der Temperatur auf den pH-Wert automatisch kompensiert. Ausstattung - Dual-LC-Display, beleuchtbar - Automatische Kalibrierung... -
Seite 4: Sicherheits- Und Betriebshinweise
2. Sicherheits- und Betriebshinweise - Arbeiten Sie mit dem Gerät nicht an brennbaren Flüssigkeiten - Explosionsgefahr! - Öffnen Sie das Gerät (außer Batterie- oder Elek- trodenwechsel) nicht, es enthält keine durch Sie zu wartenden Teile. Im Fehlerfall schicken Sie ein defektes Gerät an unseren Service ein. -
Seite 5: Batterie Einlegen/Wechseln
7. RS 232-Port 8. Laufzeitanzeige für Min-/Max-Datenlogger 9. Einheit für Temperaturmessung °C/°F 10. Low-Bat-Anzeige 11. Anzeige für Messart pH/mV 12. Anschluss für Temperatursensor 13. BNC-Anschluss für pH-Sensor 4. Batterie einlegen/wechseln Das Messgerät benötigt zum Betrieb eine Batterie des Typs 6LR61 (9-V-Block). 1. -
Seite 6: Weitere Funktionen
Batterieverordnung beachten! Batterien gehören nicht in den Hausmüll. Nach der Batterieverordnung sind Sie ver- pflichtet, verbrauchte oder defekte Batterien an den örtlichen Batteriesammelstellen bzw. an Ihren Händler zurückzugeben! 5. Inbetriebnahme und Messung - Stecken Sie den BNC-Stecker des Sensors auf die BNC-Buchse und arretieren Sie ihn durch eine Vierteldrehung,bis der Verschluss einras- tet. - Seite 7 6.2. Min-/Max-Datenlogger - Drücken Sie die Taste „REC”. Jetzt startet die Zeitmessung rechts im Sekundärdisplay. Links erscheint „REC” (Bild 1): Bild 2 6.2. Bild 1 Bild 4 Bild 3 - Während dieser Datenaufnahme sind, außer den Taste Ein/Aus, °C/°F und Licht alle Tasten blockiert.
- Seite 8 6.6. Displaybeleuchtung - Drücken Sie die Taste mit dem Glühlampensym- bol zum Einschalten der Displaybeleuchtung. - Die Beleuchtung schaltet sich nach 30 Sek. automatisch ab. 6.7. Automatische Abschaltung - Das Gerät schaltet sich nach 20 Minuten auto- matisch ab. - Für längere Datenaufnahmen bzw. Messungen kann diese Funktion temporär außer Betrieb gesetzt werden.
- Seite 9 3. Entspricht die Primäranzeige nicht dem Wert 4.00, so passen Sie die Anzeige mit den Tasten „pH/mV” bzw. der Lichttaste an: Anzeige zu hoch: Anzeige zu niedrig: Lichttaste Taste „pH/mV” 4. Warten Sie, bis sich die Anzeige „CAL” rechts unten im Display stabilisiert hat. Dieser Wert ist die Messspannung in mV, z.
- Seite 10 9. Nach dem Speichern des Kalibrierwertes für pH 10 erscheint „End” im Display: Damit ist die Kalibrierung abgeschlossen, das Gerät geht zur normalen Messwertanzeige über. Messtemperatur manuell einstellen Wenn Ihnen nicht der mitgelieferte ATC-Kom- bisensor für die automatische Temperaturkom- pensation zur Verfügung steht, so können Sie die Temperatur manuell einstellen, um eine exakte pH-Wertanzeige zu erhalten.
-
Seite 11: Wartung/Reinigung/Lagerung
- Bei andauernder Instabilität Messfühler wech- seln. Neuen Fühler kalibrieren! Verzögerte Messwertanzeige - Elektrode 10-15 Minuten unter fließendem Wasser reinigen, danach in destilliertes Wasser tauchen bzw. mit pH-Elektrodenreiniger behan- deln. Fehleranzeigen CAL Err Kalibrierflüssigkeit falsch oder ver- fälscht. Neue Kalibrierflüssigkeit verwenden. Weitere Ursache: defekte Elektrode. -
Seite 12: Pc-Anschluss, Softwareinstallation
10. PC-Anschluss, Softwareinstallation Das Gerät kann die ermittelten Messdaten über eine RS 232-Schnittstelle an einem PC ausge- ben. Über die optionale Software ist eine Visualisie- rung, Speichern, Drucken und weiters Auswerten der Daten möglich. Das erforderliche Verbindungskabel ist Bestand- teil des optionalen Softwarepaketes. - Stecken Sie den Klinkenstecker des PC-Kabels in den RS 232-Port auf der rechten Seite des Gerätes und verbinden Sie den RS232-Stecker...
