- Seite 1 Vario-Altimeter VAM 200 Bedienungsanleitung...
- Seite 2 2. Ausgabe Deutsch Oktober 2001 Dokumentation © 2001 ELV Electronics Ltd. Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, me- chanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines ..........4 Sicherheits- und Wartungshinweise ..... 5 Inbetriebnahme ..........6 3.1. Batterien einlegen/wechseln ......6 3.2. Bedien- und Anzeigeelemente ..... 7 Bedienung ............ 8 4.1. Ein-/Ausschalten, Automatisches Ausschalten ......8 4.2. Empfangskontrolle ........8 4.3. Höhenabgleich ..........9 4.4. -
Seite 4: Allgemeines
1. Allgemeines Das Vario-Altimeter VAM 200 dient in Zusammenarbeit mit einem Telemetriesender VT/VAT 100 zur Fernüber- wachung wichtiger Funktionen des Modells im Modell- sport. Alle Parameter werden sowohl über ein LC-Dis- play als auch akustisch ausgegeben. Für eine bessere Konzentration auf des zu steuernde Modell ist der An- schluß... -
Seite 5: Sicherheits- Und Wartungshinweise
Bestimmungsgemäßer Gebrauch Das Vario-Altimeter VAM 200 ist Bestandteil des ELV Modellbau-Telemetriesystems und nur für den Einsatz innerhalb dieses Systems für Modellbau-Anwendungen bestimmt. Die Datenübertragung erfolgt im 433 MHz- ISM-Bereich. Für die Folgen nicht bestimmungsgemäßen Gebrauchs übernimmt der Hersteller keine Haftung, sämtliche Ga- rantieansprüche entfallen. -
Seite 6: Inbetriebnahme
3. Inbetriebnahme 3.1. Batterie einlegen/wechseln Öffnen Sie das Batteriefach am Boden des Anzeigege- rätes durch Aufschieben nach außen. Schließen Sie eine 9V-Blockbatterie (nur hochwertige Alkaline-Batterien einsetzen) an den Batterieclip an, legen Sie die Batterie in das Batteriefach ein und schlie- ßen Sie das Batteriefach wieder. -
Seite 7: Bedien- Und Anzeigeelemente

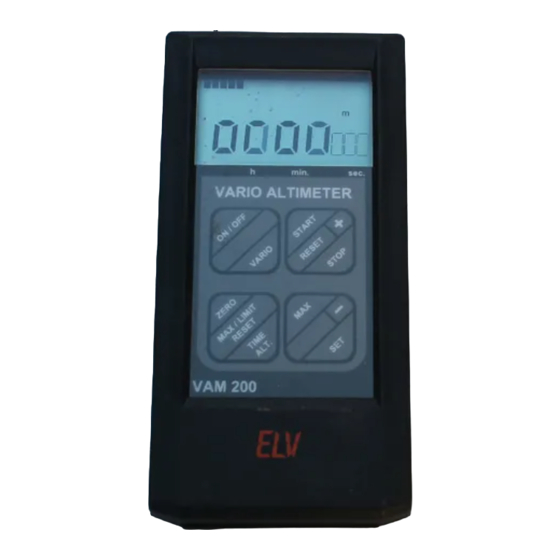

3.3. Bedien- und Anzeigeelemente Antenne Akku-Anzeige Hauptanzeige Nebenanzeige VARIO ALTIMETER Bedientastenfeld Einstellung Lautstärke VAM 200 Ohrhörerbuchse Batteriefach, Rückseite Bedientasten, Hauptfunktionen: ON/OFF: Ein- und Ausschalten VARIO: Ein- und Ausschalten Variometer-Funktion START/STOP/RESET: Stoppuhr-Start/Stopp/Rückstellen ZERO: Taste für Höhenabgleich MAX/LIMIT RESET: Löschen Maximalhöhe TIME ALT.: Umschaltung Zeit-/Höhenanzeige MAX: Anzeige Maximalhöhe... -
Seite 8: Bedienung
4. Bedienung 4.1. Ein-/Ausschalten, automatisches Ausschalten Einschalten Das Einschalten erfolgt durch kurzes Betätigen der Taste „ON/OFF”. Anschließend führt das Gerät einen Segmenttest durch, alle Anzeigesegmente erscheinen kurz, bevor die Höhen- und Akkuanzeige als Normalan- zeige zu sehen ist. Drei lange Signaltöne zeigen die Betriebsbereitschaft an. -
Seite 9: Höhenabgleich
Akustische Empfangskontrolle Bricht der Empfang ab bzw. ist er nicht vorhanden, wird dies durch zwei kurze Signaltöne angezeigt. Bei Empfangswiederkehr hören Sie einen kurzen Si- gnalton. 4.3. Höhenabgleich Zur genauen Höhenanzeige ist zunächst ein Höhenab- gleich durchzuführen. Ist der Sender in Betrieb, erscheint im Display als Haupt- anzeige zunächst „–... -
Seite 10: Stoppuhr
Hält man die Tasten „+ bzw. -” länger gedrückt, so erfolgt die Zählung für die ersten 10 Schritte in Abstän- den von 1 m, danach in 10 m. So erreicht man größere Höheneingaben schneller als mit einzelnen, kurzen Ta- stenbetätigungen. Innerhalb dieses Einstellmodus ist die bisherige Einga- be durch Betätigen der Taste „MAX/LIMIT RESET”... - Seite 11 Stoppuhr starten Betätigen Sie kurz die Taste „START”. Die Stoppuhr in der Nebenanzeige beginnt heraufzuzählen. Stoppuhr anhalten Betätigen Sie kurz die Taste „STOP”. Die Zeitzählung hält an. Ein weiteres Betätigen der Taste „STOP” läßt die Stopp- uhr weiterzählen. Stoppzeit löschen Betätigen Sie die Taste „RESET”...
-
Seite 12: Anzeige Der Maximalhöhe
4.6. Anzeige der Maximalhöhe Das Gerät speichert automatisch die beim aktuellen Flug (seit dem Einschalten des VAM 200) maximal erreichte Flughöhe. Die Anzeige dieser Maximalhöhe erfolgt durch kurzes Betätigen der Taste „MAX” . Im Display erscheint unter der Hauptanzeige „Max” (s. Skizze, in der Nebenanzei- ge : Stoppuhr). -
Seite 13: Variometerfunktion
takt drei lange Warntöne, um den Piloten an die rechtzei- tige Landung zu erinnern. 4.8. Variometerfunktion Die Variometerfunktion ermöglicht die akustische An- zeige von Steig- und Sinkbewegungen des Flugzeugs. So kann man vom Boden aus Thermikzustände erken- nen und das Flugzeug entsprechend steuern, wie es beim großen Vorbild im Segelflugsport üblich ist. -
Seite 14: Ohrhöreranschluß/Lautstärkeeinstellung
Steuerung des Modells konzentrieren möchte. Ohrhörerbetrieb Stecken Sie den Klinkenstecker des Ohrhörers in die Klinkenbuchse auf der linken Seite des VAM 200. Lautstärkeeinstellung Die gewünschte Lautstärke für die akustische Signali- sierung kann mittels eines kleinen Schraubendrehers, der in die Gehäuseöffnung an der linken Gehäuseseite... -
Seite 15: Technische Daten
● Hochfrequenzstörungen aller Art ● Bebauung jeder Art oder Vegetation ● Der Abstand des Senders oder Empfängers zu lei- tenden Flächen oder Gegenständen (auch zum menschlichen Körper oder Erdboden) beeinflußt die Strahlungscharakteristik und somit die Reichweite. ● Breitbandstörungen in Stadtgebieten können Pe- gel erreichen, die den Signal-Rauschabstand im gesamten Frequenzband verkleinern, wodurch sich die Reichweite verringert. -
Seite 16: Kurzbedienanleitung
Kurzbedienungsanleitung VAM 200 Bedienung Bedientasten, Hauptfunktionen: ON/OFF: Ein- und Ausschalten VARIO: Ein- und Ausschalten Variometer-Funktion START/STOP/RESET: Stoppuhr-Start/Stopp/ Rückstellen ZERO: Taste für Höhenabgleich MAX/LIMIT RESET: Löschen Maximalhöhe TIME ALT.: Umschaltung Zeit-/Höhenan- zeige MAX: Anzeige Maximalhöhe SET: Setzen der Alarmhöhe +/–: Einstelltasten Alarmhöhe...
