Panel sterowania
Przycisk LASER – przełącza wiązki laserowe w następującej sekwencji: - H (po
włączeniu zasilania laser wyświetli płaszczyznę poziomą) – V1 (płaszczyzna pionowa)
– V1+V2 (dwie płaszczyzny pionowe) – V1 + V2 + H (dwie płaszczyzny pionowe i
pozioma)
Przycisk funkcji PULSACYJNEJ – włącza/wyłącza tryb pracy z czujnikiem
laserowym (wymagana częstotliwość 10 kHz). Przy pracy w tym trybie dioda przy
przycisku jest włączona, wiązka laserowa ma nieznacznie niższą jasność.
Skosy / blokowanie kompensatora
Gdy laser jest wyłączony:
- naciśnij i przytrzymaj przez 3 sekundy
przycisk LASER - urządzenie przejdzie w
tryb pracy z zblokowanym wahadłem
kompensatora (dioda przy przycisku jest
włączona) - linia lasera w poziomie (H)
zostanie
wyemitowana.
Aby
ostrzec
użytkownika, że sprzęt pracuje w trybie wyłączonego kompensatora (płaszczyzna
lasera nie jest automatycznie spoziomowana) - wiązka będzie migać co 5 sekund.
Kolejne użycie przycisku LASER spowoduje włączanie dodatkowych wiązek w pionie
(V1 i V2). Sekwencja kończy się wyłączeniem lasera.

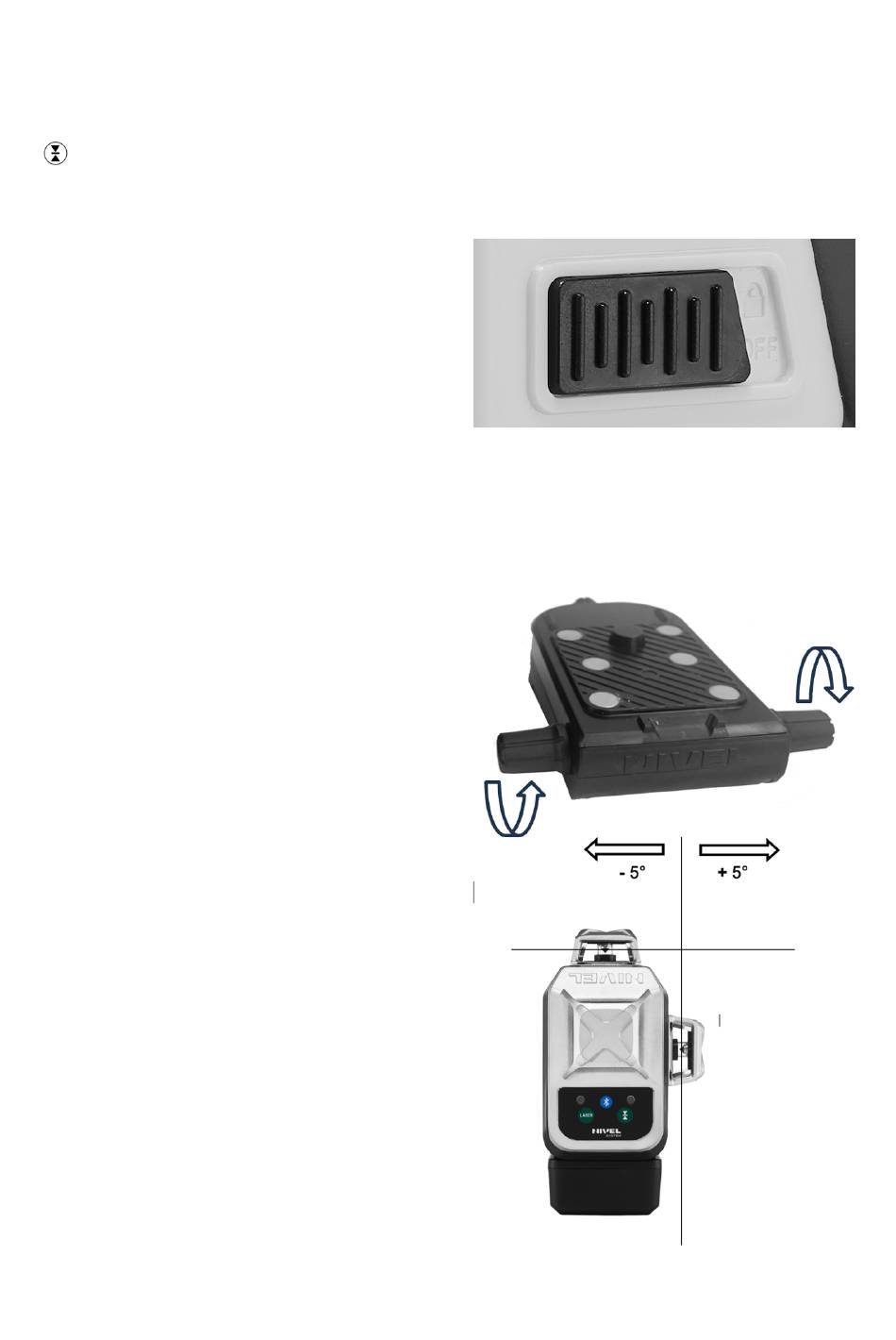

Adapter centrujący AD-CLx
Adapter służy do precyzyjnego ustawienia
laserowych wiązek pionowych (V1, V2). Do
połączenia
adaptera
z
laserem
wykorzystano
magnesy,
dzięki
czemu
można je łatwo zdemontować.
UWAGA
-
należy
uważać,
aby
w
miejscu
połączenia lasera z adapterem nie było
zabrudzeń, gdyż te mogą spowodować
osłabienie
połączenia,
co
może
prowadzić do zniszczenie sprzętu (np.
upadku).
Pokrętła po lewej i prawej stronie adaptera
pozwala obracać laser w lewo lub w prawo
o 5° (maks.) bez zmiany położenia punktu
przecięcia wiązek pionowych V1 i V2.
Pokrętło
z
tyłu
adaptera
umożliwia
poruszanie lasera do przodu lub do tyłu.
Na spodzie podstawy adaptera znajdują się
gwinty 1/4" i 5/8", dzięki czemu można ją
łatwo zamontować na dowolnym rodzaju
statywów.
