Inhaltszusammenfassung für Nivel System NL540
- Seite 2 Vielen Dank für den Einkauf des Rotationslasers Nivel System NL540. Um das gekaufte Instrument bestmöglich nutzen zu können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch und bewahren Sie die an einem geeigneten Platz auf, damit Sie die auch in der Zukunft verwenden können...

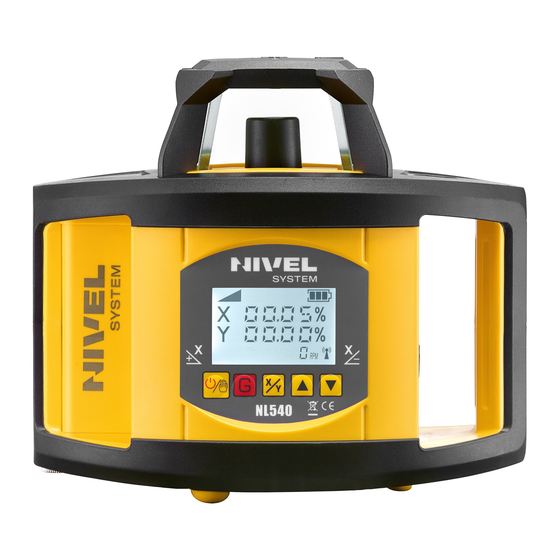

- Seite 3 Mehrzweck-Rotationslaser selbstnivellierender Baulaser, Höhenunterschiede für Baumessungen ermittelt werden. Der NL540 verwendet einen sichtbaren Laserstrahl und kann sowohl für Arbeiten im Innen- als auch im Außenbereich genutzt werden. Das Gerät wird mit einem wiederaufladbaren Akku betrieben, der moderne mikroprozessorgesteuerte Ladetechnik nutzt.
- Seite 4 HINWEIS: Die in den Geräten wird ein Laserstrahl erzeugt. Es ist nicht gestattet, das Gerät selbst abzuschrauben. Bei Reparaturen selbst besteht Brand-, Stromschlag- oder Verletzungsgefahr. Reparaturen dürfen nur vom Nivel System Service oder seinen autorisierten Vertretern durchgeführt werden. • Der Laserstrahl kann bei falscher Verwendung für das menschliche Sehvermögen gefährlich sein.
- Seite 5 Wenn die Akkus ausgetauscht werden müssen, sollte das Batteriefach abgeschraubt werden. Verwenden Sie die NL540- Neigungslaser mit der gebotenen Sorgfalt und schützen Sie sie vor Feuchtigkeit. Legen Sie niemals ein nasses Instrument in die Tragetasche (warten Sie, bis es getrocknet ist).
- Seite 6 Beschreibung der Tasten und Funktionen: Ein- / Ausschalter und manueller Betrieb - schaltet das Gerät ein und aus - längeres Halten der Taste - ca. 6 Sek. (wenn das Gerät eingeschaltet ist) aktiviert / deaktiviert den manuellen Betrieb. Geräte im manuellen Modus können geneigt werden (außerhalb des selbstnivellierenden Bereichs) oder unter schwierigen Geländebedingungen in der Nähe schwerer Baumaschinen arbeiten (sie werden auf Geländevibrationen nicht reagieren).
- Seite 7 Punkts im Vergleich zum Nullpunkt an. Arbeiten mit der vertikalen Ebene NL540 kann einen horizontalen oder vertikalen Strahl definieren. Wenn Sie mit einem vertikalen Strahl arbeiten, sollte der Laser in einer vertikalen Position platziert werden. Nach dem Einschalten richtet sich das Gerät selbst aus - der Kopf beginnt sich zu drehen - und markiert eine vertikale Ebene.
- Seite 8 So stellen Sie eine Verbindung zwischen dem Laser und der Fernbedienung her: Schalten Sie die Laserstromversorgung ein. Halten Sie die Taste gedrückt Sekunden lang bis Symbol auf dem Laserdisplay zu blinken beginnt Schalten Sie die Fernbedienung ein und halten Sie die Taste gedrückt ...
- Seite 9 Überprüfung der vertikalen Ebene Diese Überprüfung sollte nach dem Kalibrieren der horizontalen Ebene durchgeführt werden. 1. Positionieren Sie das Instrument auf halber Strecke zwischen den Wänden (ca. 30 m voneinander entfernt). 2. Schalten Sie den Rotationslaser ein. 3. Legen Sie die Blätter an die Wände und markieren Sie die Position des Laserstrahls darauf. 4.
- Seite 10 LASEREMPFÄNGER RD700 DIGITAL Display Laserstrahldetektor Null-Linie” LED-Anzeige Libelle Bedienfeld Montagemagnete Änderung der Arbeitseinheit (mm, cm, Zoll) Ein- und Ausschalten des Laserempfängers- / des Tonsignals Umschalten der Betriebsart (Genauigkeit) / Aktivieren / Deaktivieren von LED-Anzeigen LCD-Anzeige Anzeige der Höhenunterschiede Höhenangabe (über 'Null') Höhenangabe (Null-Linie) Batteriestand Höhenangabe (unter "Null")
- Seite 11 Vermessungszubehör RD200 – RD700 DIGITAL - Laserempfänger Laserempfänger digital ohne mm-Anzeige mit mm-Anzeige NL-BR - Halterung für RD200 Stativadapter (0-90°) NL-BR600 - Halterung für RD700 Ladegerät YR - Ablage für Laser- Nivelliergeräte TR-R, TR-G – Laserzieltafel GL-R, GL-G - Laserbrille Transportkoffer Fernbedienung RC-5 SJJ1 - Aluminiumstativ...
-
Seite 12: Garantiebedingungen
Parteien versuchen, gütlich beizulegen, und falls es unmöglich ist, sie vor dem für den Garanten zuständigen Gericht zu regeln. Wenn Sie den Garantieservice nutzen müssen, wenden Sie sich bitte an den Verkäufer oder direkt an den Nivel System-Service • E-Mail: service@nivelsystem.com • Tel.: +48 22 632 91 40 KOSTENLOSE GARANTIEVERLÄNGERUNG –... - Seite 13 NL540-Spezifikation Laserstrahl rot (NL540) Laser-Lichtquelle 635 nm (NL540) <1mW Genauigkeit ±1,0mm/10m Lot-Genauigkeit ±1mm/1,5m 5 Selbstnivelierungsbereich 10% X-/Y- Neigungseinstellung Arbeitsbereich (Durchmesser) 500 m (mit Laserempfänger) Drehzahleinstellungen variable: 0-120-300-600 U / min Scanfunktion 0-10°-45°-90°-180° Betriebstemperaturbereich -20°C ~ +50°C Stromversorgung Li-Ion-Akku Betriebsdauer ca. 50 Stunden Ladezeit des Akkus ca.
- Seite 14 Type of the instrument Rotating laser level Trade mark Nivel System Model NL540 Serial number The date of the check Instrument checked and calibrated Calibration technician EC declaration of conformity We declare that products Nivel System NL540 conform to: EN 61010-1:2010, EN 61326-1:2013...
- Seite 15 WARNING: The device contains a rechargeable Li-ion batteries which must be recycled and should be disposed in accordance with the requirements...
