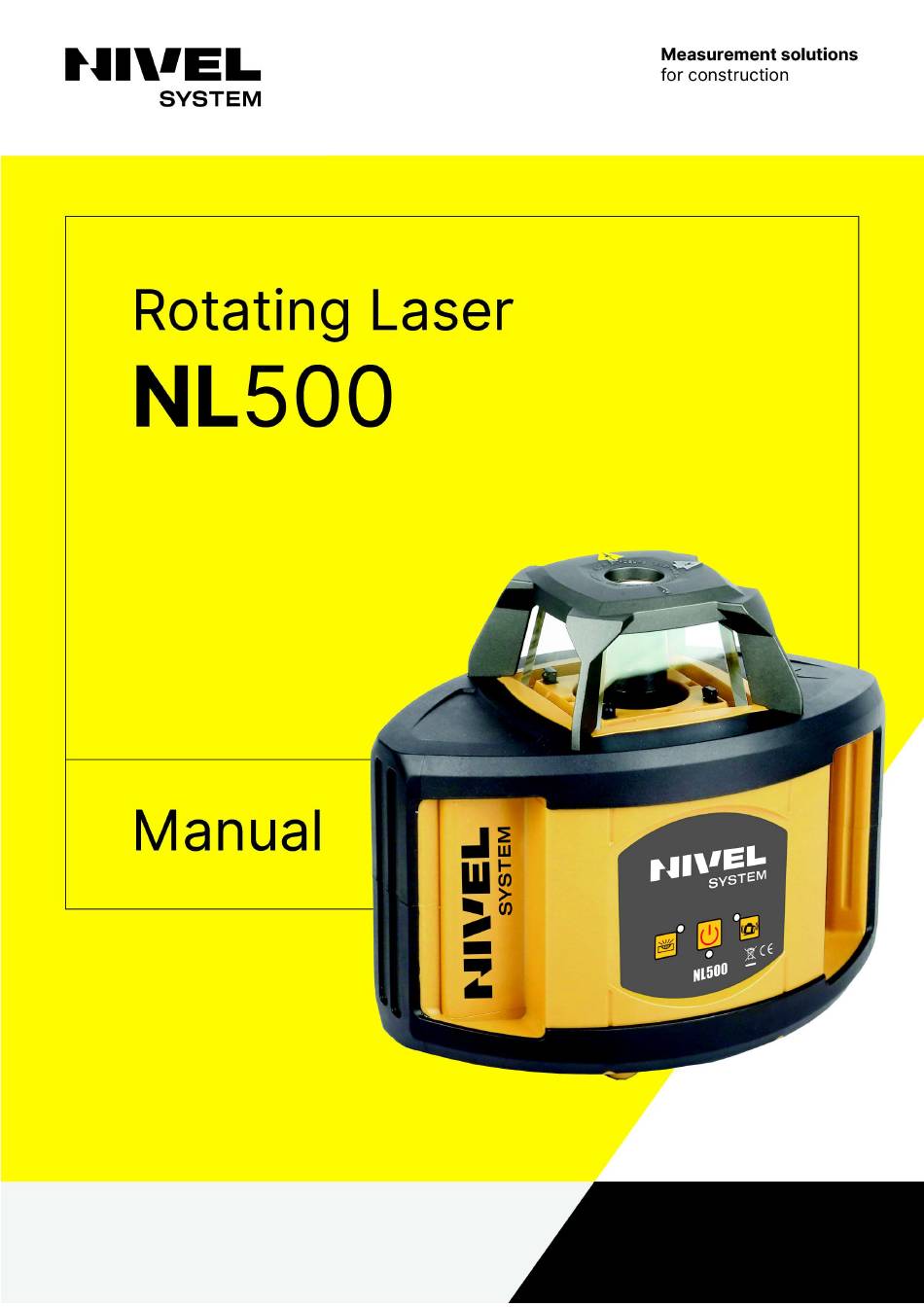

- Seite 2 Vielen Dank für den Einkauf des Rotationslasers Nivel System NL500. Um das gekaufte Instrument bestmöglich nutzen zu können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch und bewahren Sie die an einem geeigneten Platz auf, damit Sie die auch in der Zukunft verwenden können...
-
Seite 3: Einführung
HINWEIS: Die in den Geräten wird ein Laserstrahl erzeugt. Es ist nicht gestattet, das Gerät selbst abzuschrauben. Bei Reparaturen selbst besteht Brand-, Stromschlag- oder Verletzungsgefahr. Reparaturen dürfen nur vom Nivel System Service oder seinen autorisierten Vertretern durchgeführt werden. • Der Laserstrahl kann bei falscher Verwendung für das menschliche Sehvermögen gefährlich sein. - Seite 4 Wenn die Akkus ausgetauscht werden müssen, sollte das Batteriefach abgeschraubt werden. Verwenden Sie die NL500- Neigungslaser mit der gebotenen Sorgfalt und schützen Sie sie vor Feuchtigkeit. Legen Sie niemals ein nasses Instrument in die Tragetasche (warten Sie, bis es getrocknet ist).
-
Seite 5: Bedienfeld
BEDIENFELD 5, 4 1, 2, 3 Beschreibung der Tasten und Funktionen: 1) Ein- / Ausschalten - schaltet das Gerät ein und aus 2) LED zeigt an, dass das Gerät eingeschaltet ist - leuchtet rot, wenn das Gerät eingeschaltet ist 3) Batterie schwach Batterie - Während die LED blinkt, sollten die wiederaufladbaren Batterien zum Laden an die Stromversorgung angeschlossen werden. - Seite 6 BETRIEBSPRINZIP Höhenmessung Schalten Sie das Gerät ein, das Instrument nivelliert sich. Nach dem Selbstnivellieren beginnt sich der Laserkopf zu drehen und markiert die Laserebene. Montieren Sie den Laserempfänger auf Messlate (mit dem Halter). Stellen Sie die Position der Messlate mit Laserempfänger auf Nullpunkt ein (stellen Sie die Höhe der Laserempfänger-Position so ein, dass er den Nullwert anzeigt, die Messlate sollte auch den Nullwert anzeigen).
- Seite 7 Überprüfung der vertikalen Ebene Diese Überprüfung sollte nach dem Kalibrieren der horizontalen Ebene durchgeführt werden. 1. Positionieren Sie das Instrument auf halber Strecke zwischen den Wänden (ca. 30 m voneinander entfernt). 2. Schalten Sie den Rotationslaser ein. 3. Legen Sie die Blätter an die Wände und markieren Sie die Position des Laserstrahls darauf. 4.
- Seite 8 LASEREMPFÄNGER RD700 DIGITAL Display Laserstrahldetektor Null-Linie” LED-Anzeige Libelle Bedienfeld Montagemagnete Änderung der Arbeitseinheit (mm, cm, Zoll) Ein- und Ausschalten des Laserempfängers- / des Tonsignals Umschalten der Betriebsart (Genauigkeit) / Aktivieren / Deaktivieren von LED-Anzeigen LCD-Anzeige Anzeige der Höhenunterschiede Höhenangabe (über 'Null') Höhenangabe (Null-Linie) Batteriestand Höhenangabe (unter "Null")
- Seite 9 Vermessungszubehör RD200 – RD700 DIGITAL - Laserempfänger Laserempfänger digital ohne mm-Anzeige mit mm-Anzeige NL-BR - Halterung für RD200 Stativadapter (0-90°) NL-BR600 - Halterung für RD700 Ladegerät YR - Ablage für Laser- Nivelliergeräte TR-R, TR-G – Laserzieltafel GL-R, GL-G - Laserbrille Transportkoffer Fernbedienung RC-5 SJJ1 - Aluminiumstativ...
-
Seite 10: Garantiebedingungen
Parteien versuchen, gütlich beizulegen, und falls es unmöglich ist, sie vor dem für den Garanten zuständigen Gericht zu regeln. Wenn Sie den Garantieservice nutzen müssen, wenden Sie sich bitte an den Verkäufer oder direkt an den Nivel System-Service • E-Mail: service@nivelsystem.com • Tel.: +48 22 632 91 40 KOSTENLOSE GARANTIEVERLÄNGERUNG –... - Seite 11 NL500-Spezifikation Laserstrahl rot (NL500) Laser-Lichtquelle 635 nm (NL500) <1mW Genauigkeit ±1,0mm/10m Lot-Genauigkeit ±1mm/1,5m 5 Selbstnivelierungsbereich 10% X-/Y- Neigungseinstellung Arbeitsbereich (Durchmesser) 500 m (mit Laserempfänger) Betriebstemperaturbereich -20°C ~ +50°C Stromversorgung Li-Ion-Akku Betriebsdauer ca. 50 Stunden Ladezeit des Akkus ca. 7 Stunden...
- Seite 12 Type of the instrument Rotating laser level Trade mark Nivel System Model NL500 Serial number The date of the check Instrument checked and calibrated Calibration technician EC declaration of conformity We declare that products Nivel System NL500 conform to: EN 61010-1:2010, EN 61326-1:2013...
- Seite 13 WARNING: The device contains a rechargeable Li-ion batteries which must be recycled and should be disposed in accordance with the requirements...
