Inhaltszusammenfassung für Nivel System NL520 serie

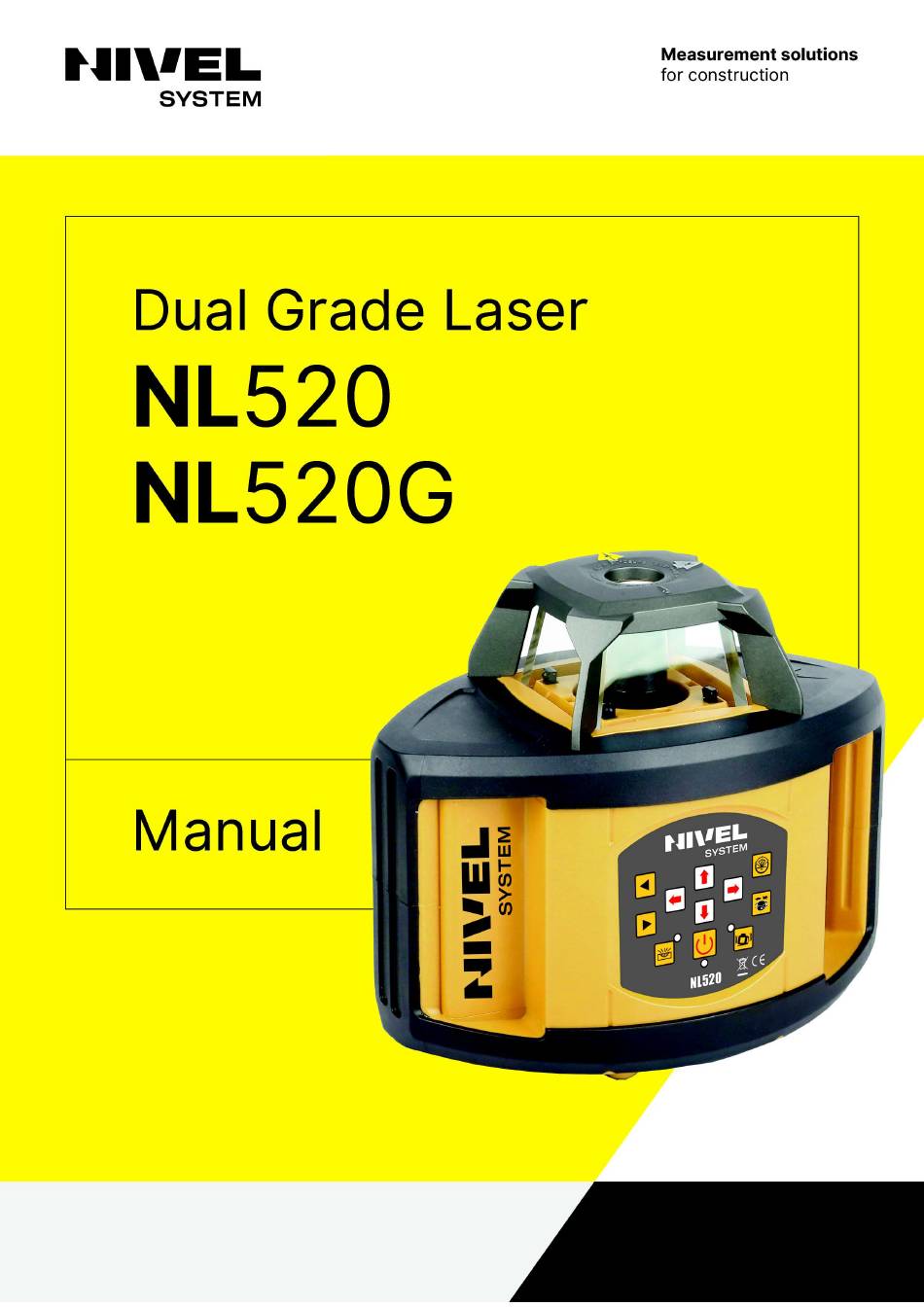

- Seite 2 Vielen Dank für den Einkauf des Rotationslasers Nivel System NL520. Um das gekaufte Instrument bestmöglich nutzen zu können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch und bewahren Sie die an einem geeigneten Platz auf, damit Sie die auch in der Zukunft verwenden können...
-
Seite 3: Einführung
EINFÜHRUNG Mehrzweck-Rotationslaser selbstnivellierender Baulaser, Höhenunterschiede für Baumessungen ermittelt werden. Der NL520 verwendet einen sichtbaren Laserstrahl und kann sowohl für Arbeiten im Innen- als auch im Außenbereich genutzt werden. Das Gerät wird mit einem wiederaufladbaren Akku betrieben, der moderne mikroprozessorgesteuerte Ladetechnik nutzt. Rotationslaser der NL-Serie können eine vertikale oder horizontale Laserebene bestimmen, zusätzlich bestimmen die Geräte die Achse der Laserebene (Laserlinie - Laserpunkt nach oben und Laserpunkt nach unten). - Seite 4 HINWEIS: Die in den Geräten wird ein Laserstrahl erzeugt. Es ist nicht gestattet, das Gerät selbst abzuschrauben. Bei Reparaturen selbst besteht Brand-, Stromschlag- oder Verletzungsgefahr. Reparaturen dürfen nur vom Nivel System Service oder seinen autorisierten Vertretern durchgeführt werden. • Der Laserstrahl kann bei falscher Verwendung für das menschliche Sehvermögen gefährlich sein.
-
Seite 5: Bedienfeld
Beteiligung Dritter oder die Verwendung des Instruments unter anderen als den normalen Bedingungen verursacht wurden. 4. Der Hersteller und seine Vertreter haften nicht für Schäden, Einkommensverluste, Datenverluste, Betriebsunterbrechungen usw., die durch die Verwendung des Produkts verursacht werden. 5. Der Hersteller und seine Vertreter haften nicht für Schäden oder Einkommensverluste, die durch die Verwendung des Instruments verursacht werden, die nicht in den Anweisungen beschrieben sind. -
Seite 6: Arbeit Mit Rotationslaser
- Die LED leuchtet grün, wenn sich das Gerät im manuellen (manuellen) Änderungsmodus befindet 5) Stellen Sie die Kopfdrehzahl ein - Kopfdrehzahlen verfügbar: 0-60-120-300-600 U / min. Mit jedem Drücken wird die Kopfdrehzahl geändert. 6) Richtungstaste - Verfügbare Strahlanzeigewinkel: 0 -10 ° -45 ° -90 ° -180 °. Mit jedem Drücken wird der Winkel des angezeigten Strahls geändert. - Seite 7 Scanfunktion Drücken Sie die Taste, um das Gerät in den Scanmodus zu versetzen. Der Laser beginnt, eine Linie in einem bestimmten Winkel zu "zeichnen". Jedes Mal, wenn Sie diese Taste wieder drücken, wird die "gezeichnete" Linie vergrößert. Schalten Sie je nach Bedarf die Drehrichtung des Kopfes (im oder gegen den Uhrzeigersinn) um.
- Seite 8 Arbeiten mit der vertikalen Ebene NL520 kann einen horizontalen oder vertikalen Strahl definieren. Wenn Sie mit einem vertikalen Strahl arbeiten, sollte der Laser in einer vertikalen Position platziert werden. Nach dem Einschalten richtet sich das Gerät selbst aus - der Kopf beginnt sich zu drehen - und markiert eine vertikale Ebene.
- Seite 9 Überprüfung der vertikalen Ebene Diese Überprüfung sollte nach dem Kalibrieren der horizontalen Ebene durchgeführt werden. 1. Positionieren Sie das Instrument auf halber Strecke zwischen den Wänden (ca. 30 m voneinander entfernt). 2. Schalten Sie den Rotationslaser ein. 3. Legen Sie die Blätter an die Wände und markieren Sie die Position des Laserstrahls darauf. 4.
- Seite 10 LASEREMPFÄNGER RD700 DIGITAL Display Laserstrahldetektor Null-Linie” LED-Anzeige Libelle Bedienfeld Montagemagnete Änderung der Arbeitseinheit (mm, cm, Zoll) Ein- und Ausschalten des Laserempfängers- / des Tonsignals Umschalten der Betriebsart (Genauigkeit) / Aktivieren / Deaktivieren von LED-Anzeigen LCD-Anzeige Anzeige der Höhenunterschiede Höhenangabe (über 'Null') Höhenangabe (Null-Linie) Batteriestand Höhenangabe (unter "Null")
- Seite 11 Vermessungszubehör RD200 – RD700 DIGITAL - Laserempfänger Laserempfänger digital ohne mm-Anzeige mit mm-Anzeige NL-BR - Halterung für RD200 Stativadapter (0-90°) NL-BR600 - Halterung für RD700 Ladegerät YR - Ablage für Laser- Nivelliergeräte TR-R, TR-G – Laserzieltafel GL-R, GL-G - Laserbrille Transportkoffer Fernbedienung RC-5 SJJ1 - Aluminiumstativ...
-
Seite 12: Garantiebedingungen
Parteien versuchen, gütlich beizulegen, und falls es unmöglich ist, sie vor dem für den Garanten zuständigen Gericht zu regeln. Wenn Sie den Garantieservice nutzen müssen, wenden Sie sich bitte an den Verkäufer oder direkt an den Nivel System-Service • E-Mail: service@nivelsystem.com • Tel.: +48 22 632 91 40 KOSTENLOSE GARANTIEVERLÄNGERUNG –... - Seite 13 NL520-Spezifikation Laserstrahl rot (NL520), grün (NL520G) Laser-Lichtquelle 635 nm (NL520), 515 nm (NL520G), <1mW Genauigkeit ±1,0mm/10m Lot-Genauigkeit ±1mm/1,5m 5 Selbstnivelierungsbereich 10% X-/Y- Neigungseinstellung Arbeitsbereich (Durchmesser) 500 m (mit Laserempfänger) Drehzahleinstellungen variable: 0-120-300-600 U / min Scanfunktion 0-10°-45°-90°-180° Betriebstemperaturbereich -20°C ~ +50°C Stromversorgung Li-Ion-Akku Betriebsdauer...
- Seite 14 Rotating laser level Trade mark Nivel System Model NL520, NL520G Serial number The date of the check Instrument checked and calibrated Calibration technician EC declaration of conformity We declare that products Nivel System NL520, NL520G conform to: EN 61010-1:2010, EN 61326-1:2013...
- Seite 15 WARNING: The device contains a rechargeable Li-ion batteries which must be recycled and should be disposed in accordance with the requirements...
