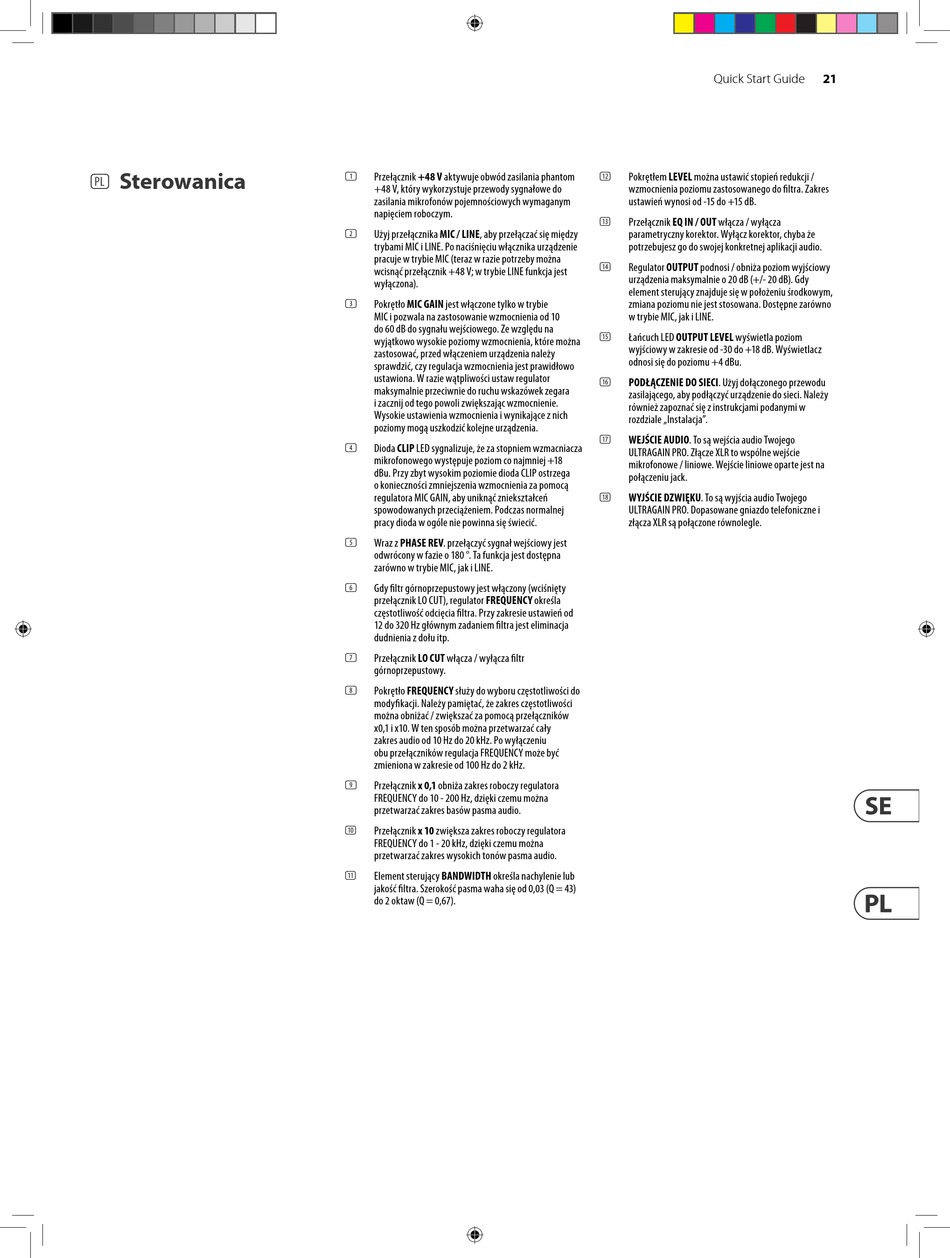

Behringer ULTRAGAIN PRO MIC2200 Schnellstartanleitung Seite 21

Sterowanica
(PL)
Przełącznik +48 V aktywuje obwód zasilania phantom
(1)
+48 V, który wykorzystuje przewody sygnałowe do
zasilania mikrofonów pojemnościowych wymaganym
napięciem roboczym.
Użyj przełącznika MIC / LINE, aby przełączać się między
(2)
trybami MIC i LINE. Po naciśnięciu włącznika urządzenie
pracuje w trybie MIC (teraz w razie potrzeby można
wcisnąć przełącznik +48 V; w trybie LINE funkcja jest
wyłączona).
Pokrętło MIC GAIN jest włączone tylko w trybie
(3)
MIC i pozwala na zastosowanie wzmocnienia od 10
do 60 dB do sygnału wejściowego. Ze względu na
wyjątkowo wysokie poziomy wzmocnienia, które można
zastosować, przed włączeniem urządzenia należy
sprawdzić, czy regulacja wzmocnienia jest prawidłowo
ustawiona. W razie wątpliwości ustaw regulator
maksymalnie przeciwnie do ruchu wskazówek zegara
i zacznij od tego powoli zwiększając wzmocnienie.
Wysokie ustawienia wzmocnienia i wynikające z nich
poziomy mogą uszkodzić kolejne urządzenia.
Dioda CLIP LED sygnalizuje, że za stopniem wzmacniacza
(4)
mikrofonowego występuje poziom co najmniej +18
dBu. Przy zbyt wysokim poziomie dioda CLIP ostrzega
o konieczności zmniejszenia wzmocnienia za pomocą
regulatora MIC GAIN, aby uniknąć zniekształceń
spowodowanych przeciążeniem. Podczas normalnej
pracy dioda w ogóle nie powinna się świecić.
Wraz z PHASE REV. przełączyć sygnał wejściowy jest
(5)
odwrócony w fazie o 180 °. Ta funkcja jest dostępna
zarówno w trybie MIC, jak i LINE.
Gdy filtr górnoprzepustowy jest włączony (wciśnięty
(6)
przełącznik LO CUT), regulator FREQUENCY określa
częstotliwość odcięcia filtra. Przy zakresie ustawień od
12 do 320 Hz głównym zadaniem filtra jest eliminacja
dudnienia z dołu itp.
Przełącznik LO CUT włącza / wyłącza filtr
(7)
górnoprzepustowy.
Pokrętło FREQUENCY służy do wyboru częstotliwości do
(8)
modyfikacji. Należy pamiętać, że zakres częstotliwości
można obniżać / zwiększać za pomocą przełączników
x0,1 i x10. W ten sposób można przetwarzać cały
zakres audio od 10 Hz do 20 kHz. Po wyłączeniu
obu przełączników regulacja FREQUENCY może być
zmieniona w zakresie od 100 Hz do 2 kHz.
Przełącznik x 0,1 obniża zakres roboczy regulatora
(9)
FREQUENCY do 10 - 200 Hz, dzięki czemu można
przetwarzać zakres basów pasma audio.
Przełącznik x 10 zwiększa zakres roboczy regulatora
(10)
FREQUENCY do 1 - 20 kHz, dzięki czemu można
przetwarzać zakres wysokich tonów pasma audio.
Element sterujący BANDWIDTH określa nachylenie lub
(11)
jakość filtra. Szerokość pasma waha się od 0,03 (Q = 43)
do 2 oktaw (Q = 0,67).
Quick Start Guide
Pokrętłem LEVEL można ustawić stopień redukcji /
(12)
wzmocnienia poziomu zastosowanego do filtra. Zakres
ustawień wynosi od -15 do +15 dB.
Przełącznik EQ IN / OUT włącza / wyłącza
(13)
parametryczny korektor. Wyłącz korektor, chyba że
potrzebujesz go do swojej konkretnej aplikacji audio.
Regulator OUTPUT podnosi / obniża poziom wyjściowy
(14)
urządzenia maksymalnie o 20 dB (+/- 20 dB). Gdy
element sterujący znajduje się w położeniu środkowym,
zmiana poziomu nie jest stosowana. Dostępne zarówno
w trybie MIC, jak i LINE.
Łańcuch LED OUTPUT LEVEL wyświetla poziom
(15)
wyjściowy w zakresie od -30 do +18 dB. Wyświetlacz
odnosi się do poziomu +4 dBu.
PODŁĄCZENIE DO SIECI. Użyj dołączonego przewodu
(16)
zasilającego, aby podłączyć urządzenie do sieci. Należy
również zapoznać się z instrukcjami podanymi w
rozdziale „Instalacja".
WEJŚCIE AUDIO. To są wejścia audio Twojego
(17)
ULTRAGAIN PRO. Złącze XLR to wspólne wejście
mikrofonowe / liniowe. Wejście liniowe oparte jest na
połączeniu jack.
WYJŚCIE DZWIĘKU. To są wyjścia audio Twojego
(18)
ULTRAGAIN PRO. Dopasowane gniazdo telefoniczne i
złącza XLR są połączone równolegle.
