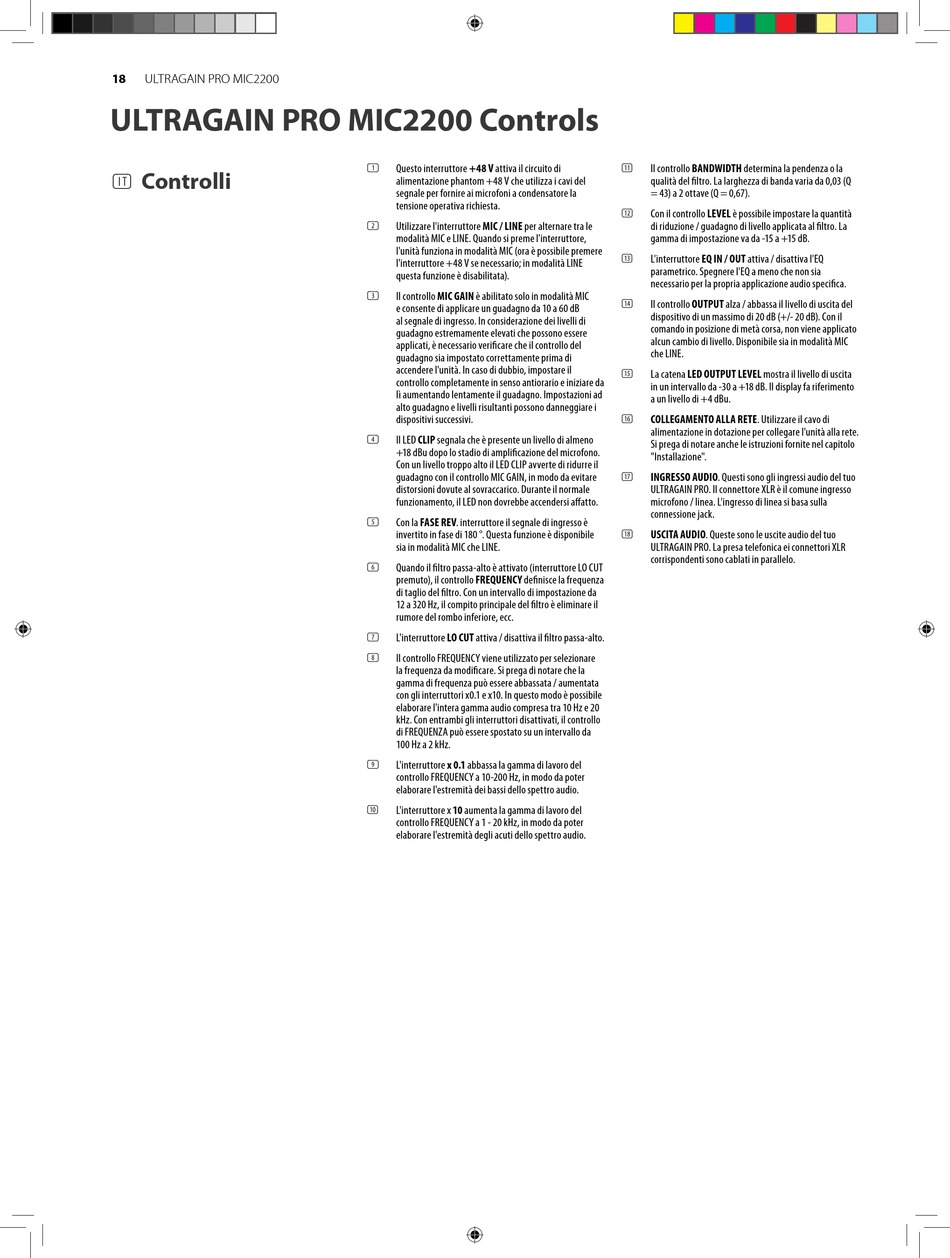

Behringer ULTRAGAIN PRO MIC2200 Schnellstartanleitung Seite 18

18
ULTRAGAIN PRO MIC2200
ULTRAGAIN PRO MIC2200 Controls
Controlli
(IT)
Questo interruttore +48 V attiva il circuito di
(1)
alimentazione phantom +48 V che utilizza i cavi del
segnale per fornire ai microfoni a condensatore la
tensione operativa richiesta.
Utilizzare l'interruttore MIC / LINE per alternare tra le
(2)
modalità MIC e LINE. Quando si preme l'interruttore,
l'unità funziona in modalità MIC (ora è possibile premere
l'interruttore +48 V se necessario; in modalità LINE
questa funzione è disabilitata).
Il controllo MIC GAIN è abilitato solo in modalità MIC
(3)
e consente di applicare un guadagno da 10 a 60 dB
al segnale di ingresso. In considerazione dei livelli di
guadagno estremamente elevati che possono essere
applicati, è necessario verificare che il controllo del
guadagno sia impostato correttamente prima di
accendere l'unità. In caso di dubbio, impostare il
controllo completamente in senso antiorario e iniziare da
lì aumentando lentamente il guadagno. Impostazioni ad
alto guadagno e livelli risultanti possono danneggiare i
dispositivi successivi.
Il LED CLIP segnala che è presente un livello di almeno
(4)
+18 dBu dopo lo stadio di amplificazione del microfono.
Con un livello troppo alto il LED CLIP avverte di ridurre il
guadagno con il controllo MIC GAIN, in modo da evitare
distorsioni dovute al sovraccarico. Durante il normale
funzionamento, il LED non dovrebbe accendersi affatto.
Con la FASE REV. interruttore il segnale di ingresso è
(5)
invertito in fase di 180 °. Questa funzione è disponibile
sia in modalità MIC che LINE.
Quando il filtro passa-alto è attivato (interruttore LO CUT
(6)
premuto), il controllo FREQUENCY definisce la frequenza
di taglio del filtro. Con un intervallo di impostazione da
12 a 320 Hz, il compito principale del filtro è eliminare il
rumore del rombo inferiore, ecc.
L'interruttore LO CUT attiva / disattiva il filtro passa-alto.
(7)
Il controllo FREQUENCY viene utilizzato per selezionare
(8)
la frequenza da modificare. Si prega di notare che la
gamma di frequenza può essere abbassata / aumentata
con gli interruttori x0.1 e x10. In questo modo è possibile
elaborare l'intera gamma audio compresa tra 10 Hz e 20
kHz. Con entrambi gli interruttori disattivati, il controllo
di FREQUENZA può essere spostato su un intervallo da
100 Hz a 2 kHz.
L'interruttore x 0.1 abbassa la gamma di lavoro del
(9)
controllo FREQUENCY a 10-200 Hz, in modo da poter
elaborare l'estremità dei bassi dello spettro audio.
L'interruttore x 10 aumenta la gamma di lavoro del
(10)
controllo FREQUENCY a 1 - 20 kHz, in modo da poter
elaborare l'estremità degli acuti dello spettro audio.
Il controllo BANDWIDTH determina la pendenza o la
(11)
qualità del filtro. La larghezza di banda varia da 0,03 (Q
= 43) a 2 ottave (Q = 0,67).
Con il controllo LEVEL è possibile impostare la quantità
(12)
di riduzione / guadagno di livello applicata al filtro. La
gamma di impostazione va da -15 a +15 dB.
L'interruttore EQ IN / OUT attiva / disattiva l'EQ
(13)
parametrico. Spegnere l'EQ a meno che non sia
necessario per la propria applicazione audio specifica.
Il controllo OUTPUT alza / abbassa il livello di uscita del
(14)
dispositivo di un massimo di 20 dB (+/- 20 dB). Con il
comando in posizione di metà corsa, non viene applicato
alcun cambio di livello. Disponibile sia in modalità MIC
che LINE.
La catena LED OUTPUT LEVEL mostra il livello di uscita
(15)
in un intervallo da -30 a +18 dB. Il display fa riferimento
a un livello di +4 dBu.
COLLEGAMENTO ALLA RETE. Utilizzare il cavo di
(16)
alimentazione in dotazione per collegare l'unità alla rete.
Si prega di notare anche le istruzioni fornite nel capitolo
"Installazione".
INGRESSO AUDIO. Questi sono gli ingressi audio del tuo
(17)
ULTRAGAIN PRO. Il connettore XLR è il comune ingresso
microfono / linea. L'ingresso di linea si basa sulla
connessione jack.
USCITA AUDIO. Queste sono le uscite audio del tuo
(18)
ULTRAGAIN PRO. La presa telefonica ei connettori XLR
corrispondenti sono cablati in parallelo.
