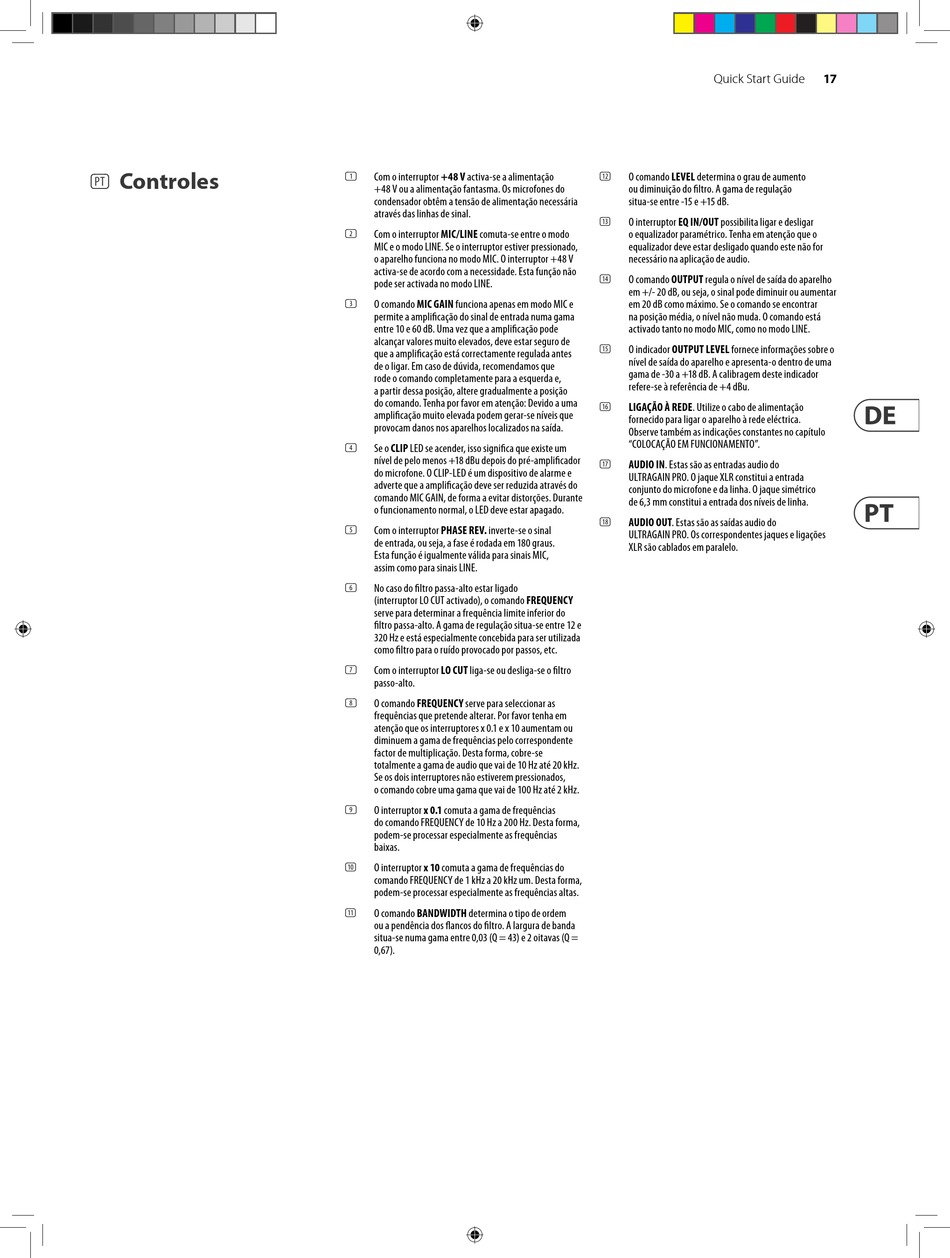

Controles
(PT)
Com o interruptor +48 V activa-se a alimentação
(1)
+48 V ou a alimentação fantasma. Os microfones do
condensador obtêm a tensão de alimentação necessária
através das linhas de sinal.
Com o interruptor MIC/LINE comuta-se entre o modo
(2)
MIC e o modo LINE. Se o interruptor estiver pressionado,
o aparelho funciona no modo MIC. O interruptor +48 V
activa-se de acordo com a necessidade. Esta função não
pode ser activada no modo LINE.
O comando MIC GAIN funciona apenas em modo MIC e
(3)
permite a amplificação do sinal de entrada numa gama
entre 10 e 60 dB. Uma vez que a amplificação pode
alcançar valores muito elevados, deve estar seguro de
que a amplificação está correctamente regulada antes
de o ligar. Em caso de dúvida, recomendamos que
rode o comando completamente para a esquerda e,
a partir dessa posição, altere gradualmente a posição
do comando. Tenha por favor em atenção: Devido a uma
amplificação muito elevada podem gerar-se níveis que
provocam danos nos aparelhos localizados na saída.
Se o CLIP LED se acender, isso significa que existe um
(4)
nível de pelo menos +18 dBu depois do pré-amplificador
do microfone. O CLIP-LED é um dispositivo de alarme e
adverte que a amplificação deve ser reduzida através do
comando MIC GAIN, de forma a evitar distorções. Durante
o funcionamento normal, o LED deve estar apagado.
Com o interruptor PHASE REV. inverte-se o sinal
(5)
de entrada, ou seja, a fase é rodada em 180 graus.
Esta função é igualmente válida para sinais MIC,
assim como para sinais LINE.
No caso do filtro passa-alto estar ligado
(6)
(interruptor LO CUT activado), o comando FREQUENCY
serve para determinar a frequência limite inferior do
filtro passa-alto. A gama de regulação situa-se entre 12 e
320 Hz e está especialmente concebida para ser utilizada
como filtro para o ruído provocado por passos, etc.
Com o interruptor LO CUT liga-se ou desliga-se o filtro
(7)
passo-alto.
O comando FREQUENCY serve para seleccionar as
(8)
frequências que pretende alterar. Por favor tenha em
atenção que os interruptores x 0.1 e x 10 aumentam ou
diminuem a gama de frequências pelo correspondente
factor de multiplicação. Desta forma, cobre-se
totalmente a gama de audio que vai de 10 Hz até 20 kHz.
Se os dois interruptores não estiverem pressionados,
o comando cobre uma gama que vai de 100 Hz até 2 kHz.
O interruptor x 0.1 comuta a gama de frequências
(9)
do comando FREQUENCY de 10 Hz a 200 Hz. Desta forma,
podem-se processar especialmente as frequências
baixas.
O interruptor x 10 comuta a gama de frequências do
(10)
comando FREQUENCY de 1 kHz a 20 kHz um. Desta forma,
podem-se processar especialmente as frequências altas.
O comando BANDWIDTH determina o tipo de ordem
(11)
ou a pendência dos flancos do filtro. A largura de banda
situa-se numa gama entre 0,03 (Q = 43) e 2 oitavas (Q =
0,67).
Quick Start Guide
O comando LEVEL determina o grau de aumento
(12)
ou diminuição do filtro. A gama de regulação
situa-se entre -15 e +15 dB.
O interruptor EQ IN/OUT possibilita ligar e desligar
(13)
o equalizador paramétrico. Tenha em atenção que o
equalizador deve estar desligado quando este não for
necessário na aplicação de audio.
O comando OUTPUT regula o nível de saída do aparelho
(14)
em +/- 20 dB, ou seja, o sinal pode diminuir ou aumentar
em 20 dB como máximo. Se o comando se encontrar
na posição média, o nível não muda. O comando está
activado tanto no modo MIC, como no modo LINE.
O indicador OUTPUT LEVEL fornece informações sobre o
(15)
nível de saída do aparelho e apresenta-o dentro de uma
gama de -30 a +18 dB. A calibragem deste indicador
refere-se à referência de +4 dBu.
LIGAÇÃO À REDE. Utilize o cabo de alimentação
(16)
fornecido para ligar o aparelho à rede eléctrica.
Observe também as indicações constantes no capítulo
"COLOCAÇÃO EM FUNCIONAMENTO".
AUDIO IN. Estas são as entradas audio do
(17)
ULTRAGAIN PRO. O jaque XLR constitui a entrada
conjunto do microfone e da linha. O jaque simétrico
de 6,3 mm constitui a entrada dos níveis de linha.
AUDIO OUT. Estas são as saídas audio do
(18)
ULTRAGAIN PRO. Os correspondentes jaques e ligações
XLR são cablados em paralelo.
