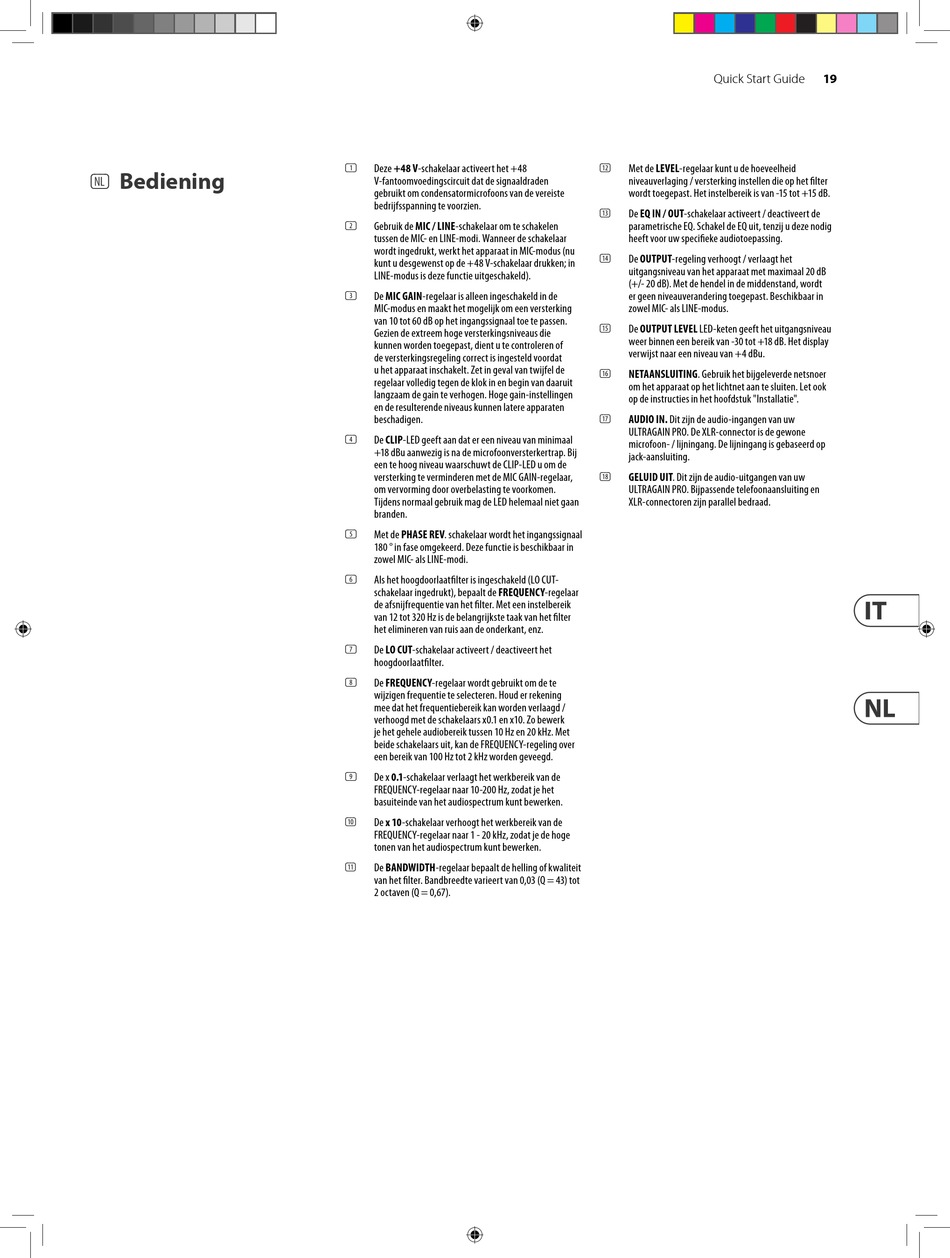

Bediening
(NL)
Deze +48 V-schakelaar activeert het +48
(1)
V-fantoomvoedingscircuit dat de signaaldraden
gebruikt om condensatormicrofoons van de vereiste
bedrijfsspanning te voorzien.
Gebruik de MIC / LINE-schakelaar om te schakelen
(2)
tussen de MIC- en LINE-modi. Wanneer de schakelaar
wordt ingedrukt, werkt het apparaat in MIC-modus (nu
kunt u desgewenst op de +48 V-schakelaar drukken; in
LINE-modus is deze functie uitgeschakeld).
De MIC GAIN-regelaar is alleen ingeschakeld in de
(3)
MIC-modus en maakt het mogelijk om een versterking
van 10 tot 60 dB op het ingangssignaal toe te passen.
Gezien de extreem hoge versterkingsniveaus die
kunnen worden toegepast, dient u te controleren of
de versterkingsregeling correct is ingesteld voordat
u het apparaat inschakelt. Zet in geval van twijfel de
regelaar volledig tegen de klok in en begin van daaruit
langzaam de gain te verhogen. Hoge gain-instellingen
en de resulterende niveaus kunnen latere apparaten
beschadigen.
De CLIP-LED geeft aan dat er een niveau van minimaal
(4)
+18 dBu aanwezig is na de microfoonversterkertrap. Bij
een te hoog niveau waarschuwt de CLIP-LED u om de
versterking te verminderen met de MIC GAIN-regelaar,
om vervorming door overbelasting te voorkomen.
Tijdens normaal gebruik mag de LED helemaal niet gaan
branden.
Met de PHASE REV. schakelaar wordt het ingangssignaal
(5)
180 ° in fase omgekeerd. Deze functie is beschikbaar in
zowel MIC- als LINE-modi.
Als het hoogdoorlaatfilter is ingeschakeld (LO CUT-
(6)
schakelaar ingedrukt), bepaalt de FREQUENCY-regelaar
de afsnijfrequentie van het filter. Met een instelbereik
van 12 tot 320 Hz is de belangrijkste taak van het filter
het elimineren van ruis aan de onderkant, enz.
De LO CUT-schakelaar activeert / deactiveert het
(7)
hoogdoorlaatfilter.
De FREQUENCY-regelaar wordt gebruikt om de te
(8)
wijzigen frequentie te selecteren. Houd er rekening
mee dat het frequentiebereik kan worden verlaagd /
verhoogd met de schakelaars x0.1 en x10. Zo bewerk
je het gehele audiobereik tussen 10 Hz en 20 kHz. Met
beide schakelaars uit, kan de FREQUENCY-regeling over
een bereik van 100 Hz tot 2 kHz worden geveegd.
De x 0.1-schakelaar verlaagt het werkbereik van de
(9)
FREQUENCY-regelaar naar 10-200 Hz, zodat je het
basuiteinde van het audiospectrum kunt bewerken.
De x 10-schakelaar verhoogt het werkbereik van de
(10)
FREQUENCY-regelaar naar 1 - 20 kHz, zodat je de hoge
tonen van het audiospectrum kunt bewerken.
De BANDWIDTH-regelaar bepaalt de helling of kwaliteit
(11)
van het filter. Bandbreedte varieert van 0,03 (Q = 43) tot
2 octaven (Q = 0,67).
Quick Start Guide
Met de LEVEL-regelaar kunt u de hoeveelheid
(12)
niveauverlaging / versterking instellen die op het filter
wordt toegepast. Het instelbereik is van -15 tot +15 dB.
De EQ IN / OUT-schakelaar activeert / deactiveert de
(13)
parametrische EQ. Schakel de EQ uit, tenzij u deze nodig
heeft voor uw specifieke audiotoepassing.
De OUTPUT-regeling verhoogt / verlaagt het
(14)
uitgangsniveau van het apparaat met maximaal 20 dB
(+/- 20 dB). Met de hendel in de middenstand, wordt
er geen niveauverandering toegepast. Beschikbaar in
zowel MIC- als LINE-modus.
De OUTPUT LEVEL LED-keten geeft het uitgangsniveau
(15)
weer binnen een bereik van -30 tot +18 dB. Het display
verwijst naar een niveau van +4 dBu.
NETAANSLUITING. Gebruik het bijgeleverde netsnoer
(16)
om het apparaat op het lichtnet aan te sluiten. Let ook
op de instructies in het hoofdstuk "Installatie".
AUDIO IN. Dit zijn de audio-ingangen van uw
(17)
ULTRAGAIN PRO. De XLR-connector is de gewone
microfoon- / lijningang. De lijningang is gebaseerd op
jack-aansluiting.
GELUID UIT. Dit zijn de audio-uitgangen van uw
(18)
ULTRAGAIN PRO. Bijpassende telefoonaansluiting en
XLR-connectoren zijn parallel bedraad.
