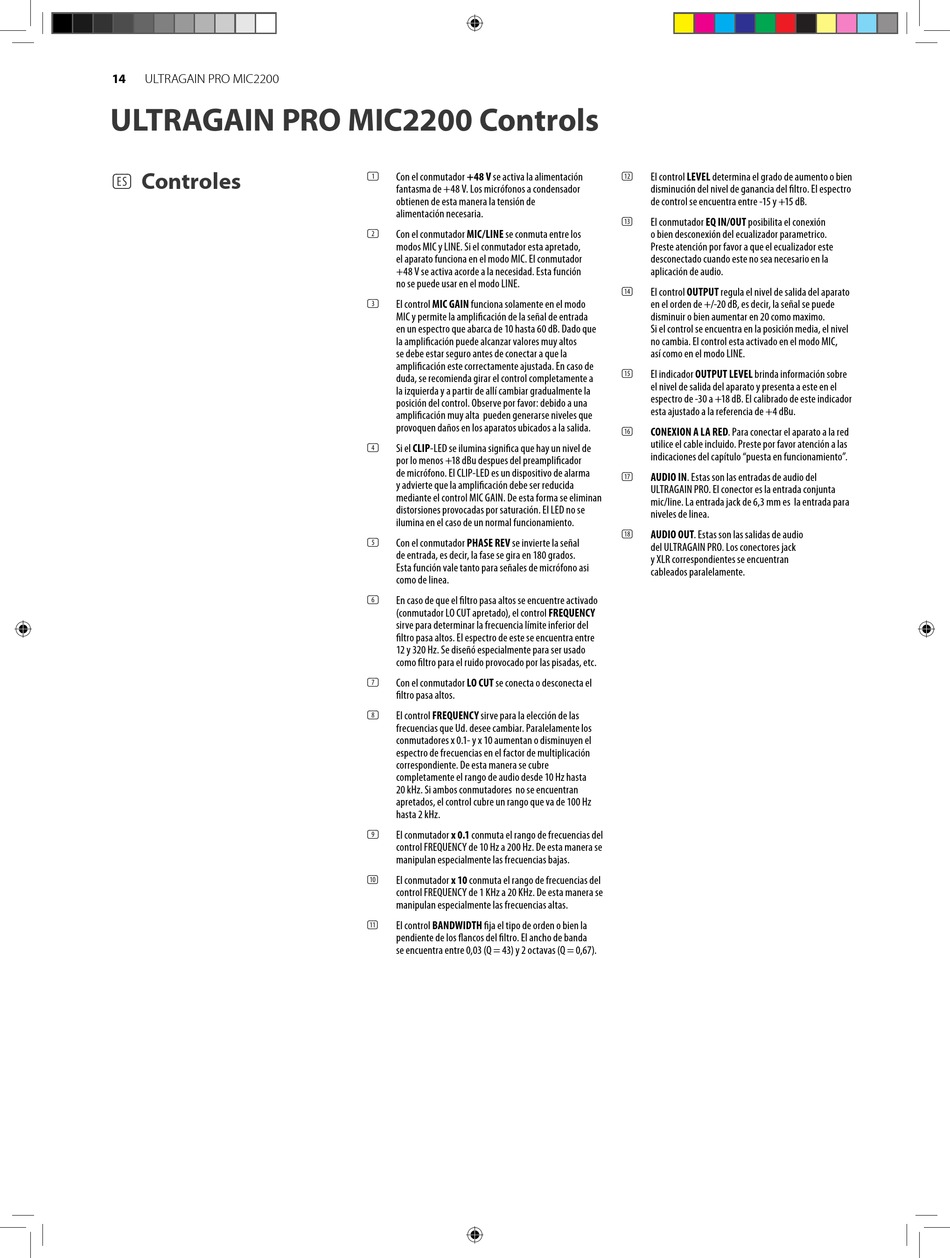

Behringer ULTRAGAIN PRO MIC2200 Schnellstartanleitung Seite 14

14
ULTRAGAIN PRO MIC2200
ULTRAGAIN PRO MIC2200 Controls
Controles
(ES)
Con el conmutador +48 V se activa la alimentación
(1)
fantasma de +48 V. Los micrófonos a condensador
obtienen de esta manera la tensión de
alimentación necesaria.
Con el conmutador MIC/LINE se conmuta entre los
(2)
modos MIC y LINE. Si el conmutador esta apretado,
el aparato funciona en el modo MIC. El conmutador
+48 V se activa acorde a la necesidad. Esta función
no se puede usar en el modo LINE.
El control MIC GAIN funciona solamente en el modo
(3)
MIC y permite la amplificación de la señal de entrada
en un espectro que abarca de 10 hasta 60 dB. Dado que
la amplificación puede alcanzar valores muy altos
se debe estar seguro antes de conectar a que la
amplificación este correctamente ajustada. En caso de
duda, se recomienda girar el control completamente a
la izquierda y a partir de allí cambiar gradualmente la
posición del control. Observe por favor: debido a una
amplificación muy alta pueden generarse niveles que
provoquen daños en los aparatos ubicados a la salida.
Si el CLIP-LED se ilumina significa que hay un nivel de
(4)
por lo menos +18 dBu despues del preamplificador
de micrófono. El CLIP-LED es un dispositivo de alarma
y advierte que la amplificación debe ser reducida
mediante el control MIC GAIN. De esta forma se eliminan
distorsiones provocadas por saturación. El LED no se
ilumina en el caso de un normal funcionamiento.
Con el conmutador PHASE REV se invierte la señal
(5)
de entrada, es decir, la fase se gira en 180 grados.
Esta función vale tanto para señales de micrófono asi
como de linea.
En caso de que el filtro pasa altos se encuentre activado
(6)
(conmutador LO CUT apretado), el control FREQUENCY
sirve para determinar la frecuencia límite inferior del
filtro pasa altos. El espectro de este se encuentra entre
12 y 320 Hz. Se diseñó especialmente para ser usado
como filtro para el ruido provocado por las pisadas, etc.
Con el conmutador LO CUT se conecta o desconecta el
(7)
filtro pasa altos.
El control FREQUENCY sirve para la elección de las
(8)
frecuencias que Ud. desee cambiar. Paralelamente los
conmutadores x 0.1- y x 10 aumentan o disminuyen el
espectro de frecuencias en el factor de multiplicación
correspondiente. De esta manera se cubre
completamente el rango de audio desde 10 Hz hasta
20 kHz. Si ambos conmutadores no se encuentran
apretados, el control cubre un rango que va de 100 Hz
hasta 2 kHz.
El conmutador x 0.1 conmuta el rango de frecuencias del
(9)
control FREQUENCY de 10 Hz a 200 Hz. De esta manera se
manipulan especialmente las frecuencias bajas.
El conmutador x 10 conmuta el rango de frecuencias del
(10)
control FREQUENCY de 1 KHz a 20 KHz. De esta manera se
manipulan especialmente las frecuencias altas.
El control BANDWIDTH fija el tipo de orden o bien la
(11)
pendiente de los flancos del filtro. El ancho de banda
se encuentra entre 0,03 (Q = 43) y 2 octavas (Q = 0,67).
El control LEVEL determina el grado de aumento o bien
(12)
disminución del nivel de ganancia del filtro. El espectro
de control se encuentra entre -15 y +15 dB.
El conmutador EQ IN/OUT posibilita el conexión
(13)
o bien desconexión del ecualizador parametrico.
Preste atención por favor a que el ecualizador este
desconectado cuando este no sea necesario en la
aplicación de audio.
El control OUTPUT regula el nivel de salida del aparato
(14)
en el orden de +/-20 dB, es decir, la señal se puede
disminuir o bien aumentar en 20 como maximo.
Si el control se encuentra en la posición media, el nivel
no cambia. El control esta activado en el modo MIC,
así como en el modo LINE.
El indicador OUTPUT LEVEL brinda información sobre
(15)
el nivel de salida del aparato y presenta a este en el
espectro de -30 a +18 dB. El calibrado de este indicador
esta ajustado a la referencia de +4 dBu.
CONEXION A LA RED. Para conectar el aparato a la red
(16)
utilice el cable incluido. Preste por favor atención a las
indicaciones del capítulo "puesta en funcionamiento".
AUDIO IN. Estas son las entradas de audio del
(17)
ULTRAGAIN PRO. El conector es la entrada conjunta
mic/line. La entrada jack de 6,3 mm es la entrada para
niveles de linea.
AUDIO OUT. Estas son las salidas de audio
(18)
del ULTRAGAIN PRO. Los conectores jack
y XLR correspondientes se encuentran
cableados paralelamente.
