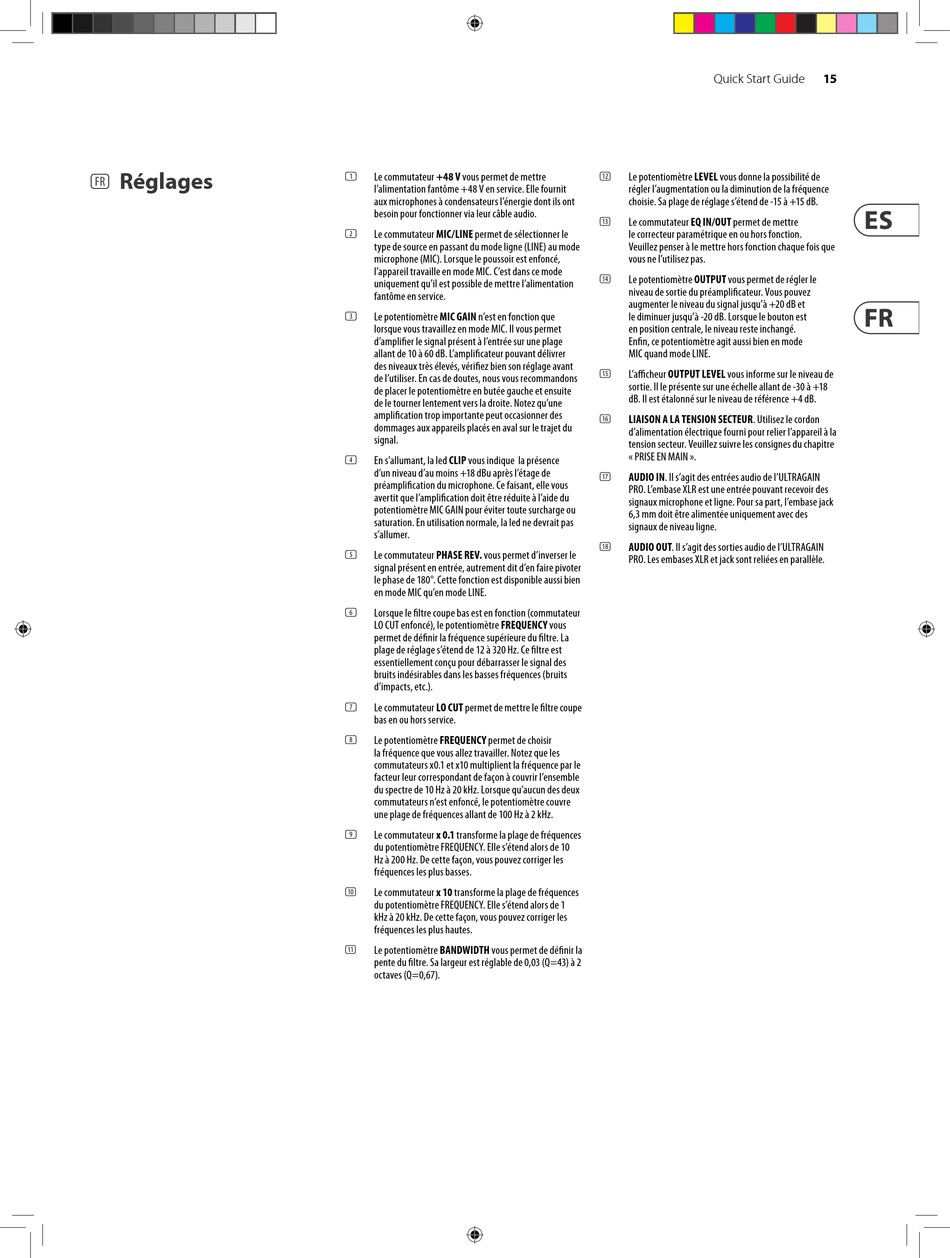

Réglages
(FR)
Le commutateur +48 V vous permet de mettre
(1)
l'alimentation fantôme +48 V en service. Elle fournit
aux microphones à condensateurs l'énergie dont ils ont
besoin pour fonctionner via leur câble audio.
Le commutateur MIC/LINE permet de sélectionner le
(2)
type de source en passant du mode ligne (LINE) au mode
microphone (MIC). Lorsque le poussoir est enfoncé,
l'appareil travaille en mode MIC. C'est dans ce mode
uniquement qu'il est possible de mettre l'alimentation
fantôme en service.
Le potentiomètre MIC GAIN n'est en fonction que
(3)
lorsque vous travaillez en mode MIC. Il vous permet
d'amplifier le signal présent à l'entrée sur une plage
allant de 10 à 60 dB. L'amplificateur pouvant délivrer
des niveaux très élevés, vérifiez bien son réglage avant
de l'utiliser. En cas de doutes, nous vous recommandons
de placer le potentiomètre en butée gauche et ensuite
de le tourner lentement vers la droite. Notez qu'une
amplification trop importante peut occasionner des
dommages aux appareils placés en aval sur le trajet du
signal.
En s'allumant, la led CLIP vous indique la présence
(4)
d'un niveau d'au moins +18 dBu après l'étage de
préamplification du microphone. Ce faisant, elle vous
avertit que l'amplification doit être réduite à l'aide du
potentiomètre MIC GAIN pour éviter toute surcharge ou
saturation. En utilisation normale, la led ne devrait pas
s'allumer.
Le commutateur PHASE REV. vous permet d'inverser le
(5)
signal présent en entrée, autrement dit d'en faire pivoter
le phase de 180°. Cette fonction est disponible aussi bien
en mode MIC qu'en mode LINE.
Lorsque le filtre coupe bas est en fonction (commutateur
(6)
LO CUT enfoncé), le potentiomètre FREQUENCY vous
permet de définir la fréquence supérieure du filtre. La
plage de réglage s'étend de 12 à 320 Hz. Ce filtre est
essentiellement conçu pour débarrasser le signal des
bruits indésirables dans les basses fréquences (bruits
d'impacts, etc.).
Le commutateur LO CUT permet de mettre le filtre coupe
(7)
bas en ou hors service.
Le potentiomètre FREQUENCY permet de choisir
(8)
la fréquence que vous allez travailler. Notez que les
commutateurs x0.1 et x10 multiplient la fréquence par le
facteur leur correspondant de façon à couvrir l'ensemble
du spectre de 10 Hz à 20 kHz. Lorsque qu'aucun des deux
commutateurs n'est enfoncé, le potentiomètre couvre
une plage de fréquences allant de 100 Hz à 2 kHz.
Le commutateur x 0.1 transforme la plage de fréquences
(9)
du potentiomètre FREQUENCY. Elle s'étend alors de 10
Hz à 200 Hz. De cette façon, vous pouvez corriger les
fréquences les plus basses.
Le commutateur x 10 transforme la plage de fréquences
(10)
du potentiomètre FREQUENCY. Elle s'étend alors de 1
kHz à 20 kHz. De cette façon, vous pouvez corriger les
fréquences les plus hautes.
Le potentiomètre BANDWIDTH vous permet de définir la
(11)
pente du filtre. Sa largeur est réglable de 0,03 (Q=43) à 2
octaves (Q=0,67).
Quick Start Guide
Le potentiomètre LEVEL vous donne la possibilité de
(12)
régler l'augmentation ou la diminution de la fréquence
choisie. Sa plage de réglage s'étend de -15 à +15 dB.
Le commutateur EQ IN/OUT permet de mettre
(13)
le correcteur paramétrique en ou hors fonction.
Veuillez penser à le mettre hors fonction chaque fois que
vous ne l'utilisez pas.
Le potentiomètre OUTPUT vous permet de régler le
(14)
niveau de sortie du préamplificateur. Vous pouvez
augmenter le niveau du signal jusqu'à +20 dB et
le diminuer jusqu'à -20 dB. Lorsque le bouton est
en position centrale, le niveau reste inchangé.
Enfin, ce potentiomètre agit aussi bien en mode
MIC quand mode LINE.
L'afficheur OUTPUT LEVEL vous informe sur le niveau de
(15)
sortie. Il le présente sur une échelle allant de -30 à +18
dB. Il est étalonné sur le niveau de référence +4 dB.
LIAISON A LA TENSION SECTEUR. Utilisez le cordon
(16)
d'alimentation électrique fourni pour relier l'appareil à la
tension secteur. Veuillez suivre les consignes du chapitre
« PRISE EN MAIN ».
AUDIO IN. Il s'agit des entrées audio de l'ULTRAGAIN
(17)
PRO. L'embase XLR est une entrée pouvant recevoir des
signaux microphone et ligne. Pour sa part, l'embase jack
6,3 mm doit être alimentée uniquement avec des
signaux de niveau ligne.
AUDIO OUT. Il s'agit des sorties audio de l'ULTRAGAIN
(18)
PRO. Les embases XLR et jack sont reliées en parallèle.
