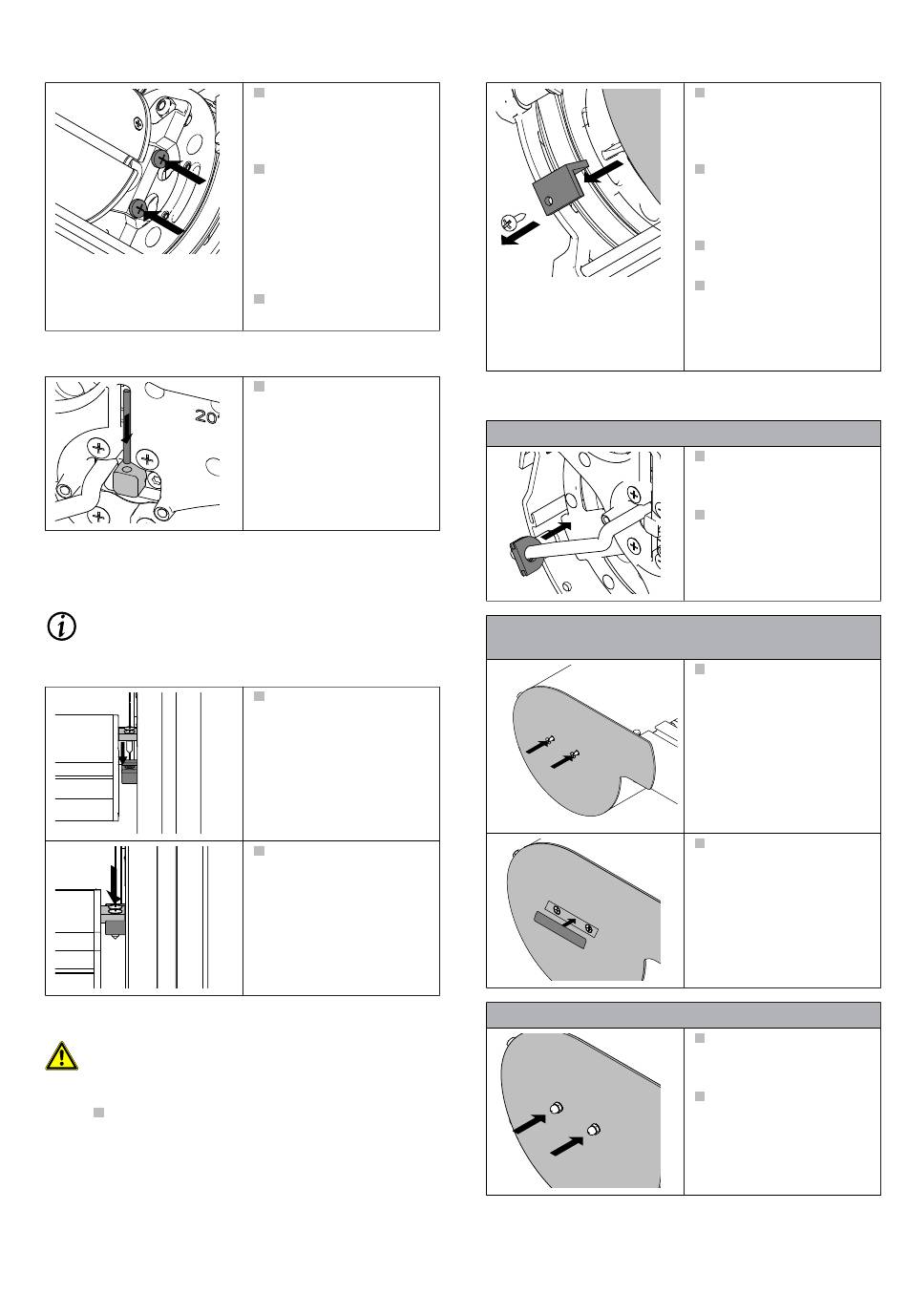

Motor sichern
2.13
Ausfallprofil auf Gleiter montieren
Ausfallprofil befestigen
INFO
Beim Anfassen des Tuches grundsätzlich Einweg-
handschuhe benutzen.
Transportsicherungswinkel entfernen
VORSICHT
Verletzungsgefahr durch unter Federspannung ste-
hende Teile!
Nach dem Herausziehen des Transportsiche-
rungswinkels steht die Tuchwelle unter Torsions-
spannung! Dem Zug langsam nachgeben!
2018619 [Rev. 1 - de]/2018-08-03
Schrauben zur Befesti-
gung des Endlagers an
der Konsole mit Hand
eindrehen!
Sitz der Schrauben
durch Anheben der
Tuchwelle überprü-
fen! Ist ein Anheben
möglich, müssen die
Schrauben weiter einge-
dreht werden!
Ausfallprofil vorsichtig
ablegen!
Motor mit Bolzen in
Konsole sichern!
Achsaufnahme des
Ausfallprofils in den
Gleiter legen!
Achsaufnahme am Glei-
ter anschrauben!
2.14
Seitliche Abdeckung montieren
Antriebsseite
Antriebsseite und Antriebsgegenseite (keine Nischen-
montage)
Antriebsseite (bei Nischenmontage)
Montage
Schraube (oder Klebe-
band) über dem Trans-
portsicherungswinkel
entfernen!
Tuchwelle entgegen der
Federspannung dre-
hen und Transportsiche-
rungswinkel entnehmen!
Tuchwelle langsam los-
lassen!
Transportsicherungs-
winkel nach beendeter
Montage in das Stecker-
kupplungsgehäuse le-
gen!
Kabeltülle über Mo-
tor-Anschlussleitung
schieben!
Kabeltülle in Ausspa-
rung der Blende ein-
schieben!
Seitliche Abdeckung an
Konsole halten und mit
zwei Schrauben befesti-
gen!
WAREMA-Flag über
den Schraubenköpfen
aufkleben!
Seitliche Abdeckung
über Gewindestifte
schieben!
Hutmuttern auf Gewin-
destifte aufdrehen!
Seite 13 | 20
