PNOZ e1vp

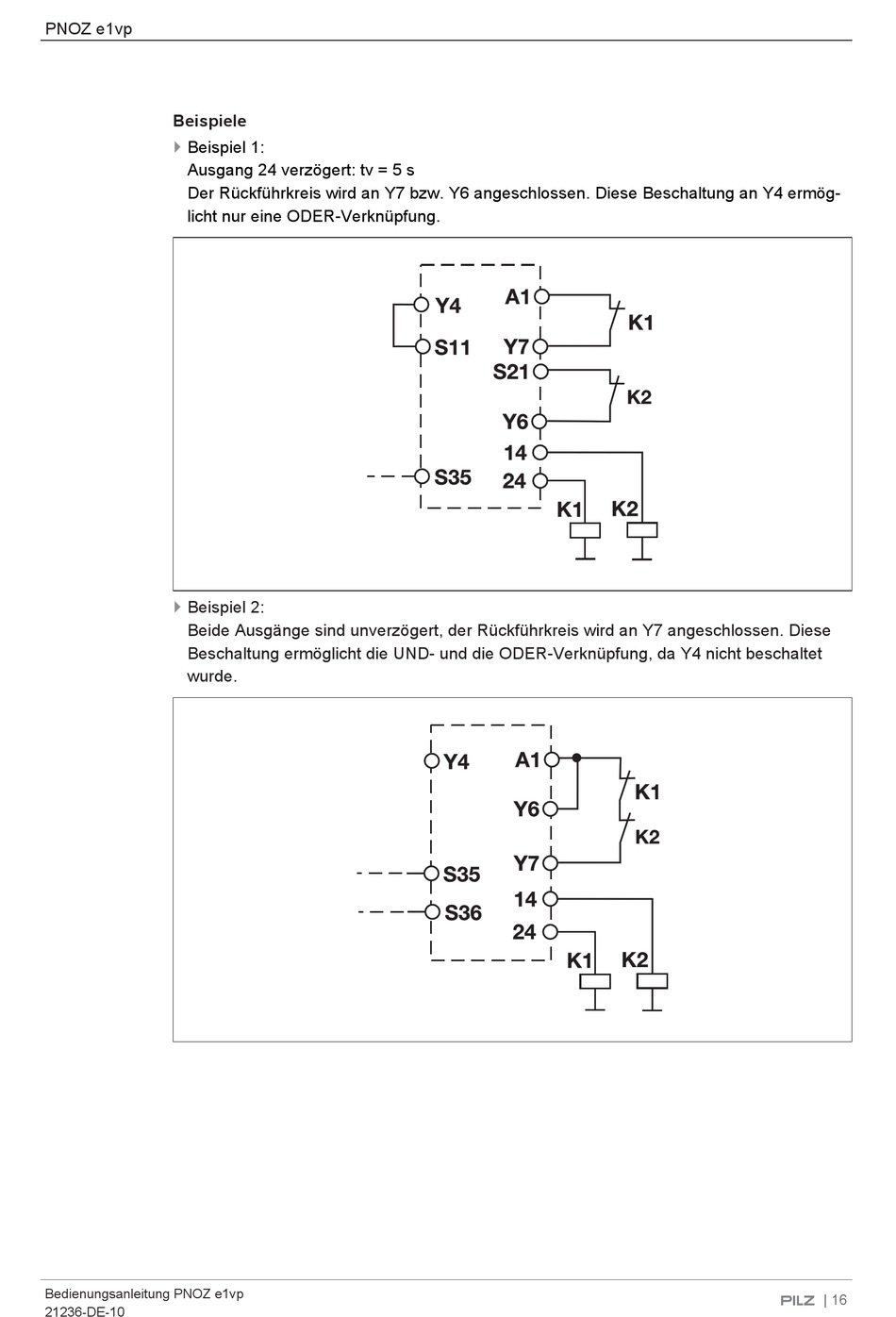

Beispiele
}
Beispiel 1:
Ausgang 24 verzögert: tv = 5 s
Der Rückführkreis wird an Y7 bzw. Y6 angeschlossen. Diese Beschaltung an Y4 ermög-
licht nur eine ODER-Verknüpfung.
}
Beispiel 2:
Beide Ausgänge sind unverzögert, der Rückführkreis wird an Y7 angeschlossen. Diese
Beschaltung ermöglicht die UND- und die ODER-Verknüpfung, da Y4 nicht beschaltet
wurde.
Bedienungsanleitung PNOZ e1vp
21236-DE-10
| 16
