Verdrahtungsfehler werden damit vermieden und eine Erweiterung oder Reduzierung der
Sensoren ist möglich, ohne die bestehende Verkabelung verändern zu müssen.
– Verdrahtung nach IP20: Eine schnelle Montage im Schaltschrank wird ermöglicht.
– Verdrahtung nach IP67: Mithilfe der verschiedenen passiven Verteiler (siehe
Weitere Informationen zu Safety Device Diagnostics finden Sie in
Dokumente [
Schaltabstände

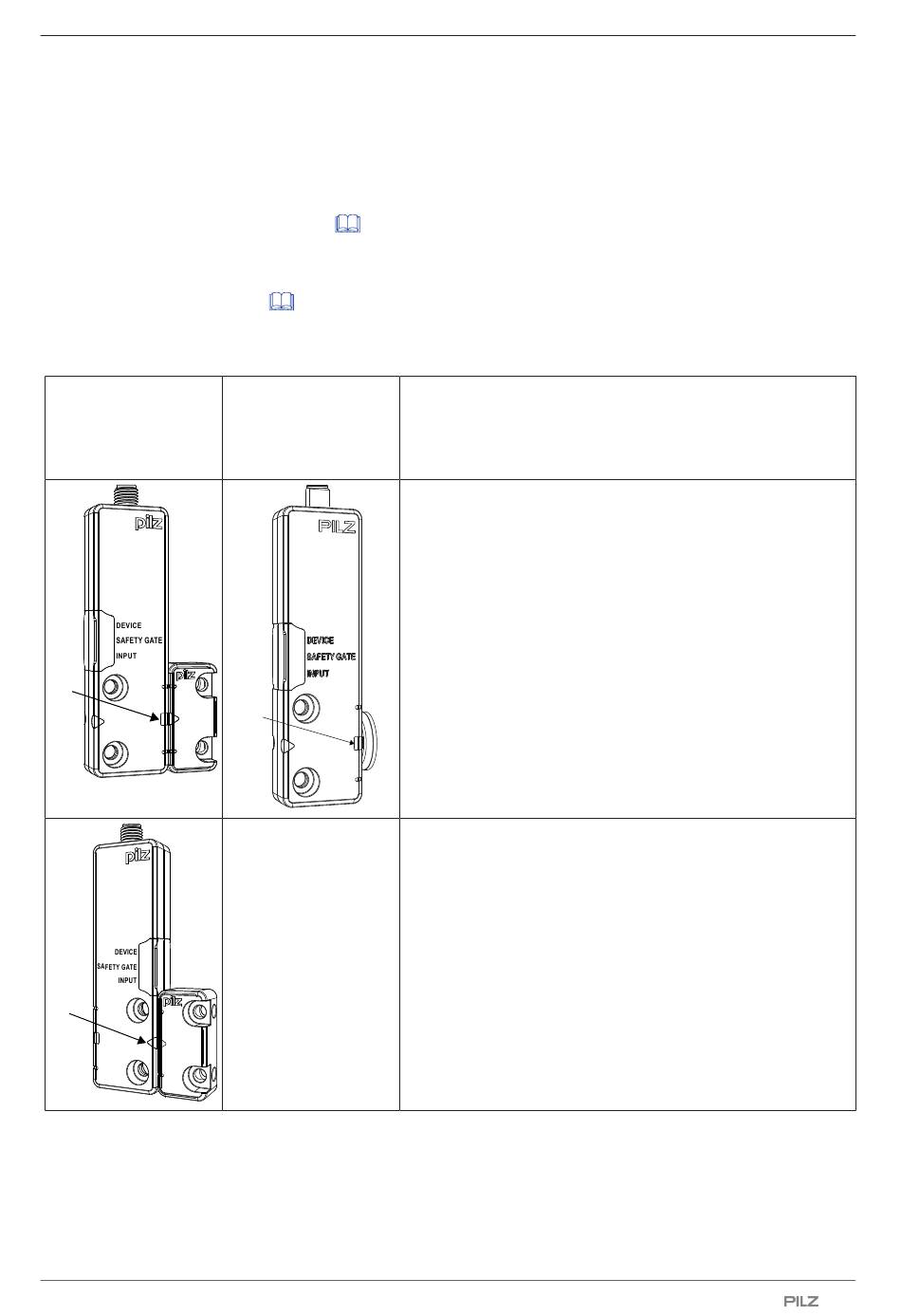

Betätiger PSEN cs5.1 Betätiger PSEN cs5.1
[1]
[2]
Bedienungsanleitung PSEN cs5.1p
1003418-DE-07
daten Zubehör [ 49]) ist es möglich, mehrere Sensoren mit nur einem Kabel aus
dem Feld im Schaltschrank anzuschließen.
7].
low profile glue oder
PSEN cs5.1 low profi-
le screw
[4]
[1] Betätiger PSEN cs5.1 an Markierung Rechteck am
Schalter ausgerichtet
S Gesicherter Schaltabstand: 8 mm
ao
S Gesicherter Ausschaltabstand: 20 mm
ar
S Typischer Schaltabstand: 11 mm
o
S Typischer Ausschaltabstand: 14 mm
r
[4] Betätiger PSEN cs5.1 low profile glue oder PSEN cs5.1
low profile screw an Markierung Rechteck am Schalter aus-
gerichtet
S Gesicherter Schaltabstand: 5 mm
ao
S Gesicherter Ausschaltabstand: 20 mm
ar
S Typischer Schaltabstand: 10 mm
o
S Typischer Ausschaltabstand: 12 mm
r
[2] Betätiger PSEN cs5.1 an Markierung Dreieck am Schal-
ter ausgerichtet
S Gesicherter Schaltabstand: 4 mm
ao
S Gesicherter Ausschaltabstand: 12 mm
ar
S Typischer Schaltabstand: 5 mm
o
S Typischer Ausschaltabstand: 8 mm
r
Die Ausrichtung der Betätiger PSEN cs5.1 low profile glue
oder PSEN cs5.1 low profile screw an Markierung Dreieck
ist nicht vorgesehen
Bestell-
Zusätzlich geltende
