Garmin FORCE PRO Installationsanweisungen Seite 15

4 Verlegen Sie das Netzkabel durch den Kabelkanal über dem Geberkabel.
5 Heben Sie den Motor mithilfe des Zugseils vorsichtig aus der heruntergelassenen Position in die eingeholte
Position.
Da zu diesem Zeitpunkt nur eine der Gasdruckfedern zum Unterstützen des Anhebens befestigt ist, müssen Sie
beim Anheben des Motors in die eingeholte Position Vorsicht walten lassen. Durch das Gewicht des Motors
kann sich die Halterung schnell verschieben und Hände bzw. Finger einklemmen oder quetschen.
Sie müssen die Kabel an der Halterung sichern, während sich der Motor in der eingeholten Position befindet.
Wenn Sie diese Schritte ausführen, während sich der Motor in der heruntergelassenen Position befindet, weisen
die Kabel nicht ihre vollständige Länge auf. Durch die zusätzliche Belastung könnten die Kabel daher bei der
Verwendung beschädigt werden.

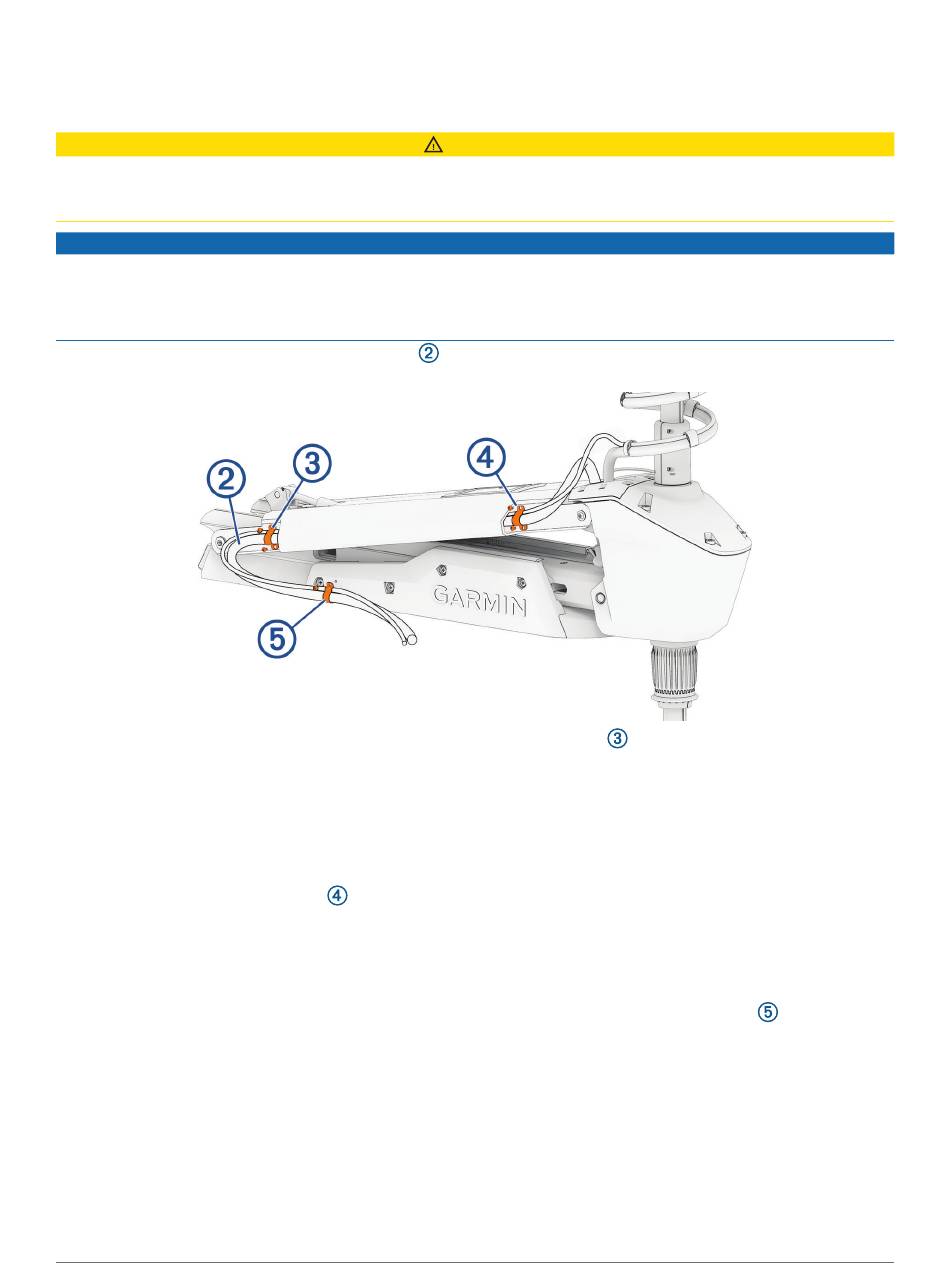

6 Lassen Sie eine runde Biegung in den Kabeln
den Kabelkanal eintreten.
7 Platzieren Sie an der markierten Stelle am Netzkabel eine der Schellen
den Kabeln an der Halterung. Richten Sie dabei die Löcher an der Schelle auf die Löcher an der Halterung
aus.
8 Sichern Sie die Schelle mit einem 3-mm-Innensechskanteinsatz oder -Innensechskantschlüssel und zwei
Schrauben an der Halterung.
9 Halten Sie die Kabel gegen die Unterseite der Halterung an der Stelle, an der sie aus dem Kabelkanal
austreten.
10 Platzieren Sie die andere Schelle
Sie dabei die Löcher an der Schelle auf die Löcher an der Halterung aus.
11 Sichern Sie die Schelle mit einem 3-mm-Innensechskanteinsatz oder -Innensechskantschlüssel und zwei
Schrauben an der Halterung.
12 Halten Sie die Kabel gegen den Kunststoffteil der Halterungsbasis nahe des Decks des Boots.
13 Führen Sie die untere Lasche der verbleibenden Schelle in den Schlitz unter den Kabeln ein
Sie die Halterung in Richtung der Halterungsbasis, damit die Kabel darunter befestigt sind.
14 Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 1, um die obere Lasche der Schelle mit einer einzigen
Schraube an der Halterungsbasis zu sichern.
15 Bringen Sie zusätzliche Kabelklemmen aus Kunststoff an, um das Geberkabel bei Bedarf am Netzkabel zu
sichern (optional).
ACHTUNG
HINWEIS
, und halten Sie sie an der Seite der Halterung fest, wo sie in
mit zwei Schraubenlöchern über den Kabeln an der Halterung. Richten
mit zwei Schraubenlöchern über
, und drehen
15
