P2HZ X4P
Ergänzende Daten
Der PFH-Wert ist abhängig von der Schaltfrequenz und der Belastung des Relaisausgangs.
Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert
unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH-
Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück-
sichtigt.

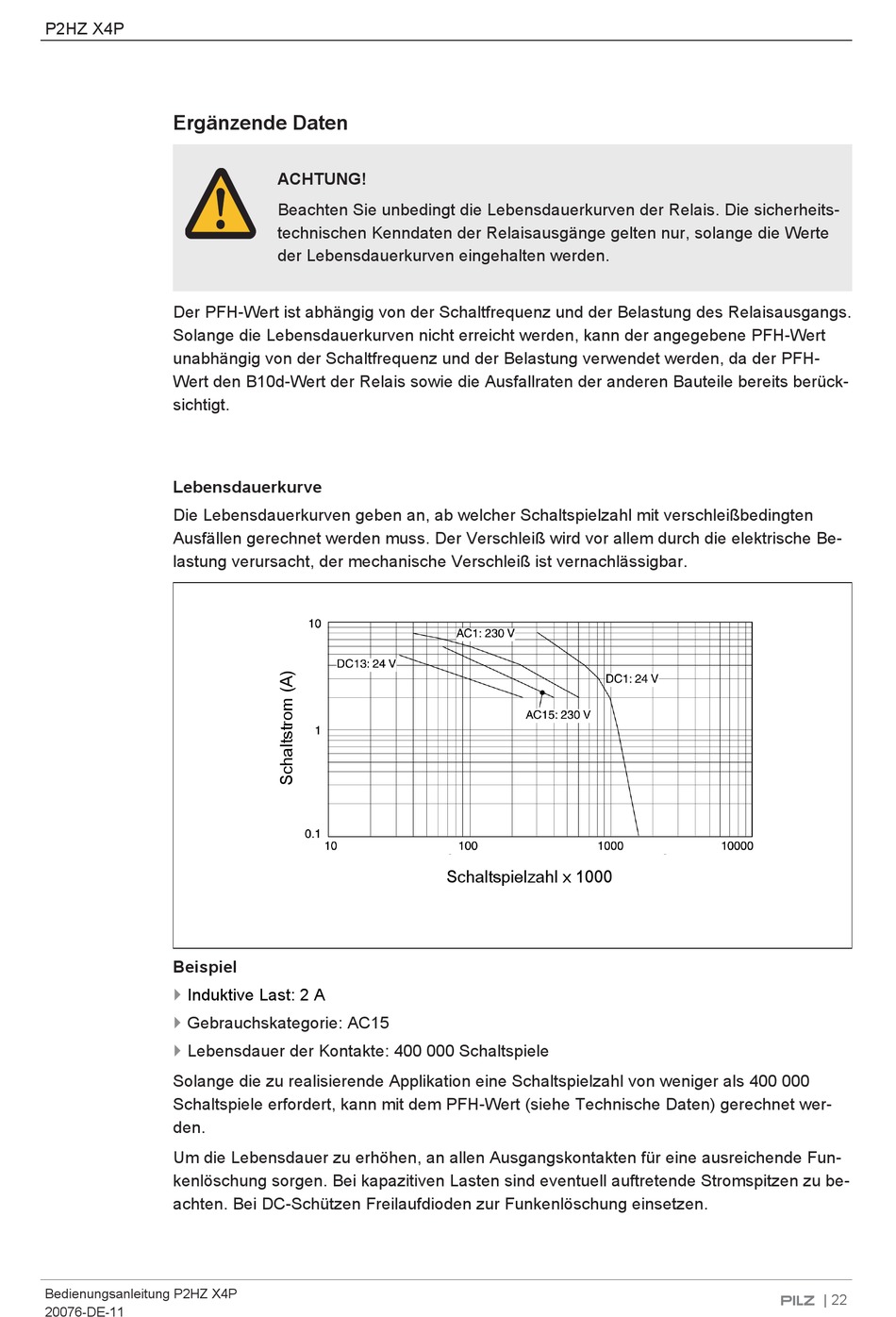

Lebensdauerkurve
Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten
Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be-
lastung verursacht, der mechanische Verschleiß ist vernachlässigbar.
Beispiel
}
Induktive Last: 2 A
}
Gebrauchskategorie: AC15
}
Lebensdauer der Kontakte: 400 000 Schaltspiele
Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 400 000
Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer-
den.
Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun-
kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be-
achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen.
Bedienungsanleitung P2HZ X4P
20076-DE-11
ACHTUNG!
Beachten Sie unbedingt die Lebensdauerkurven der Relais. Die sicherheits-
technischen Kenndaten der Relaisausgänge gelten nur, solange die Werte
der Lebensdauerkurven eingehalten werden.
Schaltspielzahl x 1000
| 22
