P2HZ X4P

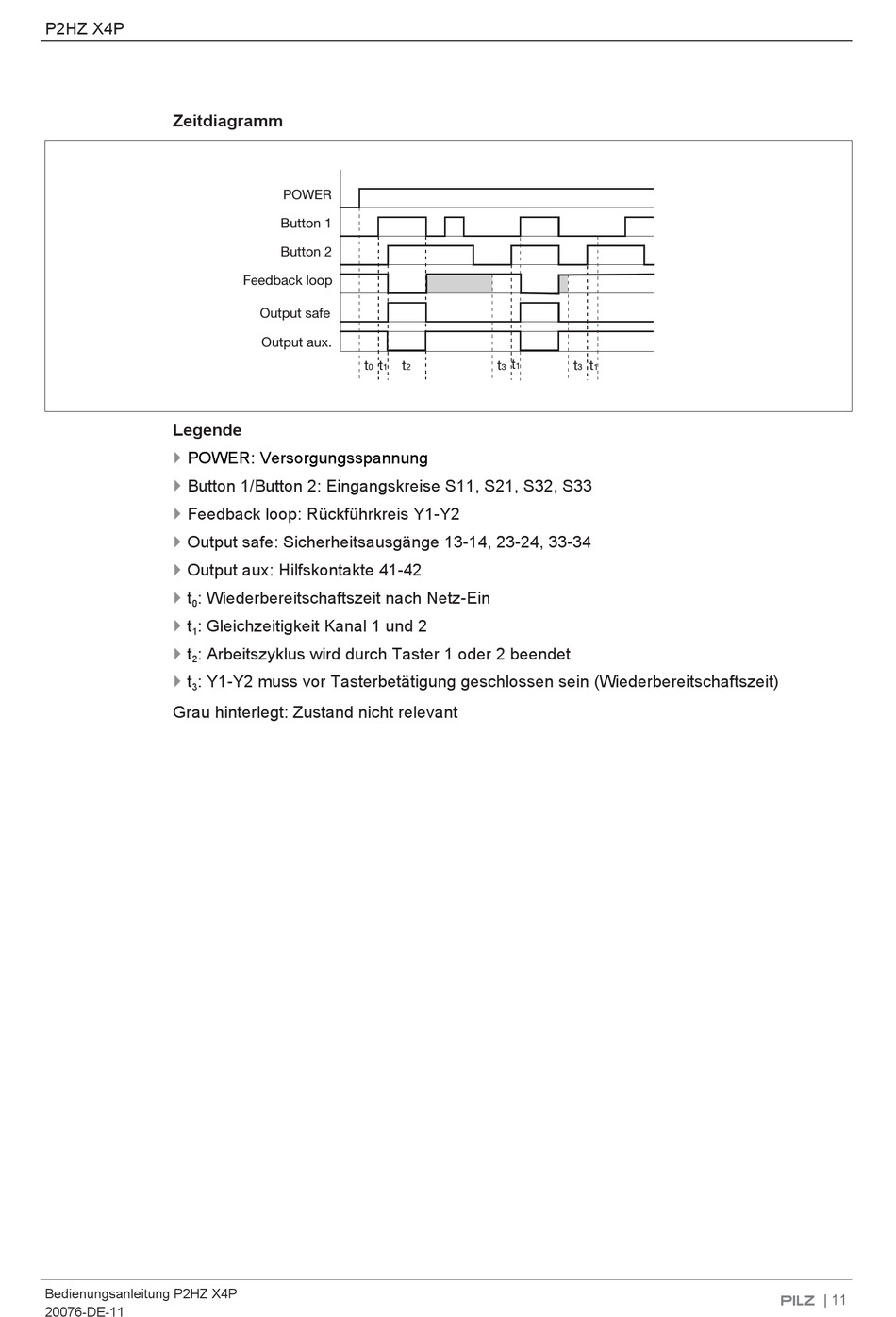

Zeitdiagramm
Legende
}
POWER: Versorgungsspannung
}
Button 1/Button 2: Eingangskreise S11, S21, S32, S33
}
Feedback loop: Rückführkreis Y1-Y2
}
Output safe: Sicherheitsausgänge 13-14, 23-24, 33-34
}
Output aux: Hilfskontakte 41-42
}
t
: Wiederbereitschaftszeit nach Netz-Ein
0
}
t
: Gleichzeitigkeit Kanal 1 und 2
1
}
t
: Arbeitszyklus wird durch Taster 1 oder 2 beendet
2
}
t
: Y1-Y2 muss vor Tasterbetätigung geschlossen sein (Wiederbereitschaftszeit)
3
Grau hinterlegt: Zustand nicht relevant
Bedienungsanleitung P2HZ X4P
20076-DE-11
POWER
Button 1
Button 2
Feedback loop
Output safe
Output aux.
t
t
t
0
1
2
t
t
t
t
1
3
3
1
| 11
