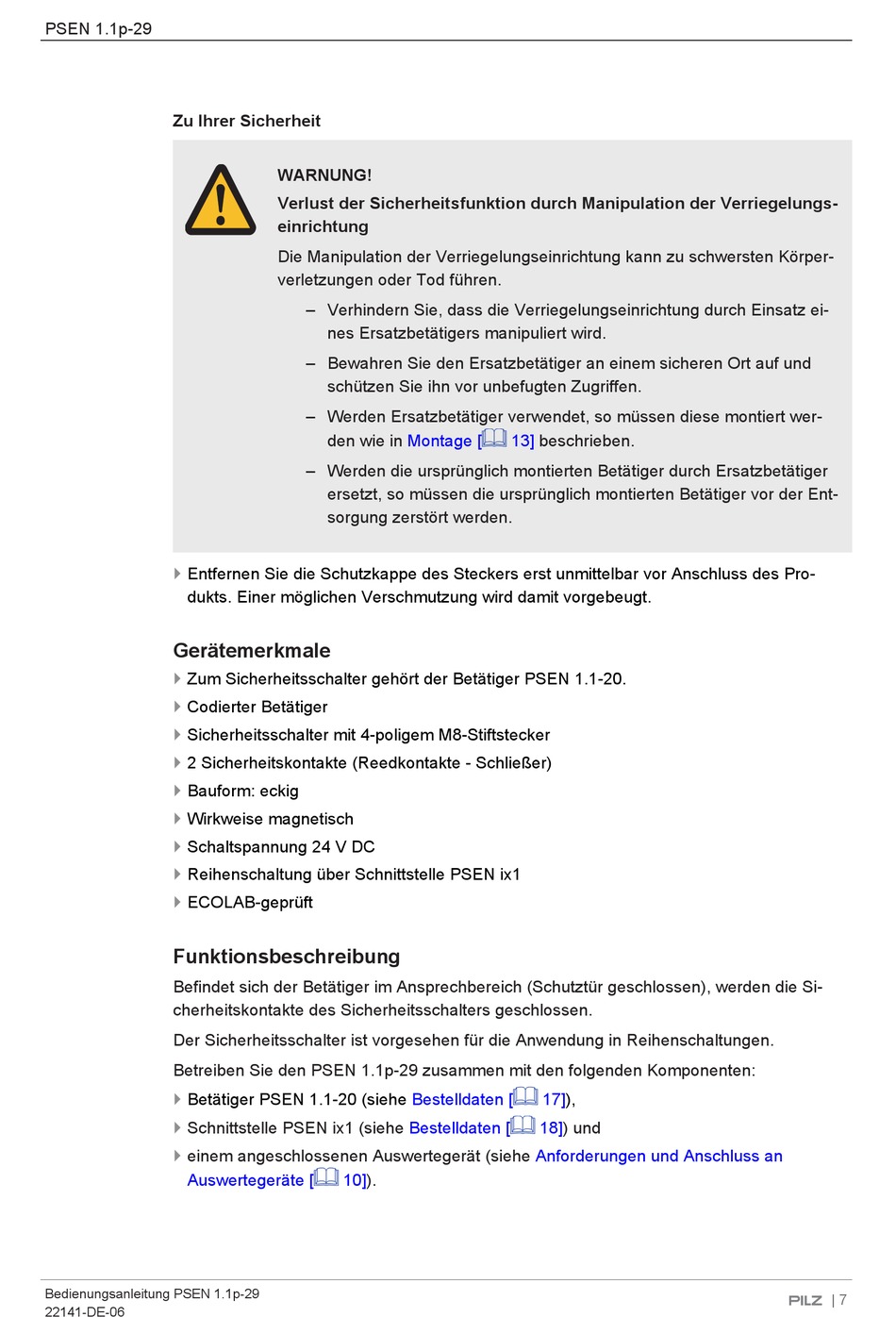

PSEN 1.1p-29
Zu Ihrer Sicherheit
}
Entfernen Sie die Schutzkappe des Steckers erst unmittelbar vor Anschluss des Pro-
dukts. Einer möglichen Verschmutzung wird damit vorgebeugt.
Gerätemerkmale
}
Zum Sicherheitsschalter gehört der Betätiger PSEN 1.1-20.
}
Codierter Betätiger
}
Sicherheitsschalter mit 4-poligem M8-Stiftstecker
}
2 Sicherheitskontakte (Reedkontakte ‑ Schließer)
}
Bauform: eckig
}
Wirkweise magnetisch
}
Schaltspannung 24 V DC
}
Reihenschaltung über Schnittstelle PSEN ix1
}
ECOLAB-geprüft
Funktionsbeschreibung
Befindet sich der Betätiger im Ansprechbereich (Schutztür geschlossen), werden die Si-
cherheitskontakte des Sicherheitsschalters geschlossen.
Der Sicherheitsschalter ist vorgesehen für die Anwendung in Reihenschaltungen.
Betreiben Sie den PSEN 1.1p-29 zusammen mit den folgenden Komponenten:
}
Betätiger PSEN 1.1-20 (siehe
}
Schnittstelle PSEN ix1 (siehe
}
einem angeschlossenen Auswertegerät (siehe
Auswertegeräte [
Bedienungsanleitung PSEN 1.1p-29
22141-DE-06
WARNUNG!
Verlust der Sicherheitsfunktion durch Manipulation der Verriegelungs-
einrichtung
Die Manipulation der Verriegelungseinrichtung kann zu schwersten Körper-
verletzungen oder Tod führen.
– Verhindern Sie, dass die Verriegelungseinrichtung durch Einsatz ei-
nes Ersatzbetätigers manipuliert wird.
– Bewahren Sie den Ersatzbetätiger an einem sicheren Ort auf und
schützen Sie ihn vor unbefugten Zugriffen.
– Werden Ersatzbetätiger verwendet, so müssen diese montiert wer-
den wie in
Montage [
– Werden die ursprünglich montierten Betätiger durch Ersatzbetätiger
ersetzt, so müssen die ursprünglich montierten Betätiger vor der Ent-
sorgung zerstört werden.
Bestelldaten [
Bestelldaten [
10]).
13]
beschrieben.
17]),
18]) und
Anforderungen und Anschluss an
| 7
