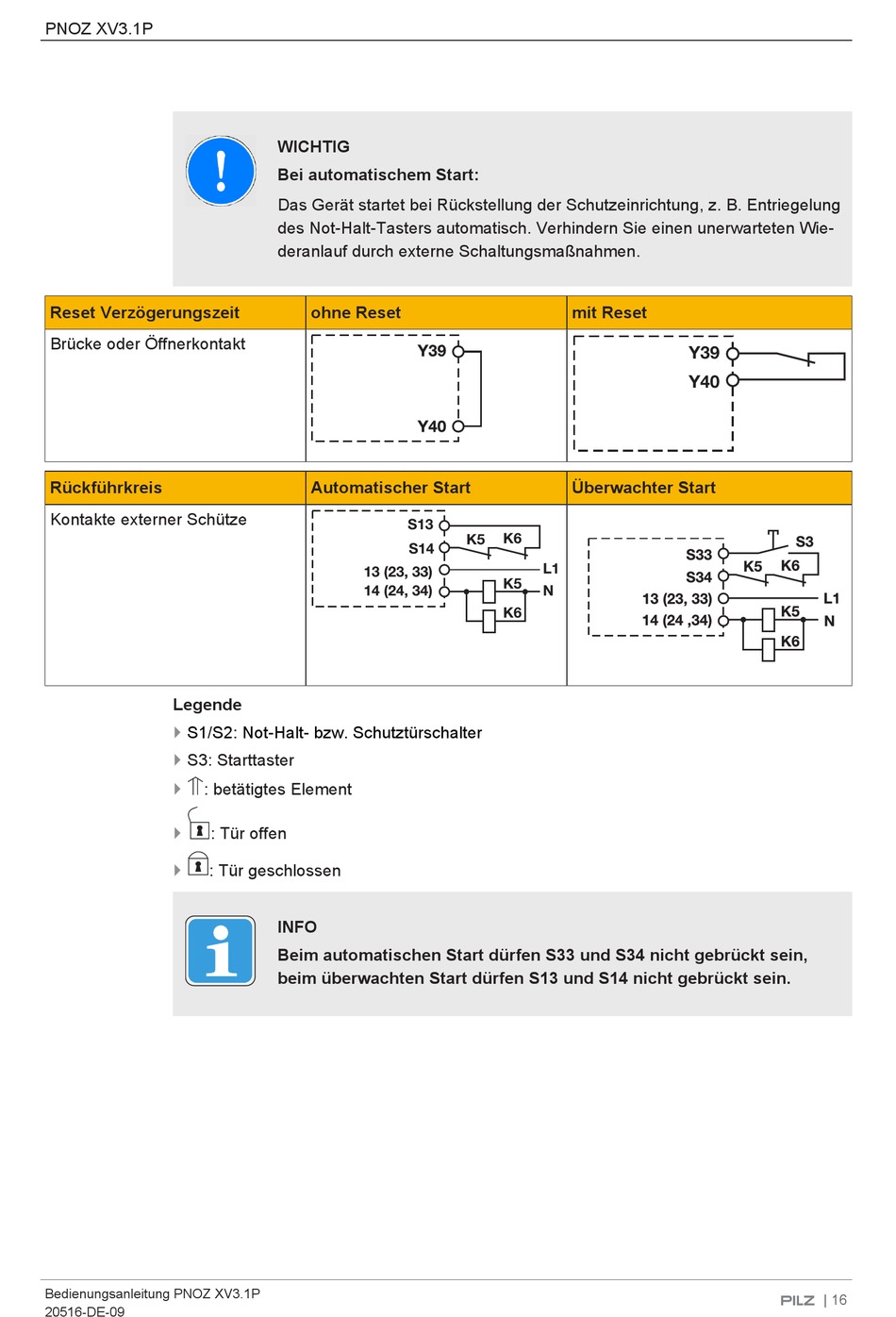

PNOZ XV3.1P
Reset Verzögerungszeit
Brücke oder Öffnerkontakt
Rückführkreis
Kontakte externer Schütze
Legende
}
S1/S2: Not-Halt- bzw. Schutztürschalter
}
S3: Starttaster
}
: betätigtes Element
}
: Tür offen
}
: Tür geschlossen
Bedienungsanleitung PNOZ XV3.1P
20516-DE-09
WICHTIG
Bei automatischem Start:
Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung
des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie-
deranlauf durch externe Schaltungsmaßnahmen.
ohne Reset
Automatischer Start
S13
S14
13 (23, 33)
14 (24, 34)
INFO
Beim automatischen Start dürfen S33 und S34 nicht gebrückt sein,
beim überwachten Start dürfen S13 und S14 nicht gebrückt sein.
mit Reset
Überwachter Start
K6
K5
L1
K5
N
K6
Y39
Y40
| 16
