Bedienungsanleitung

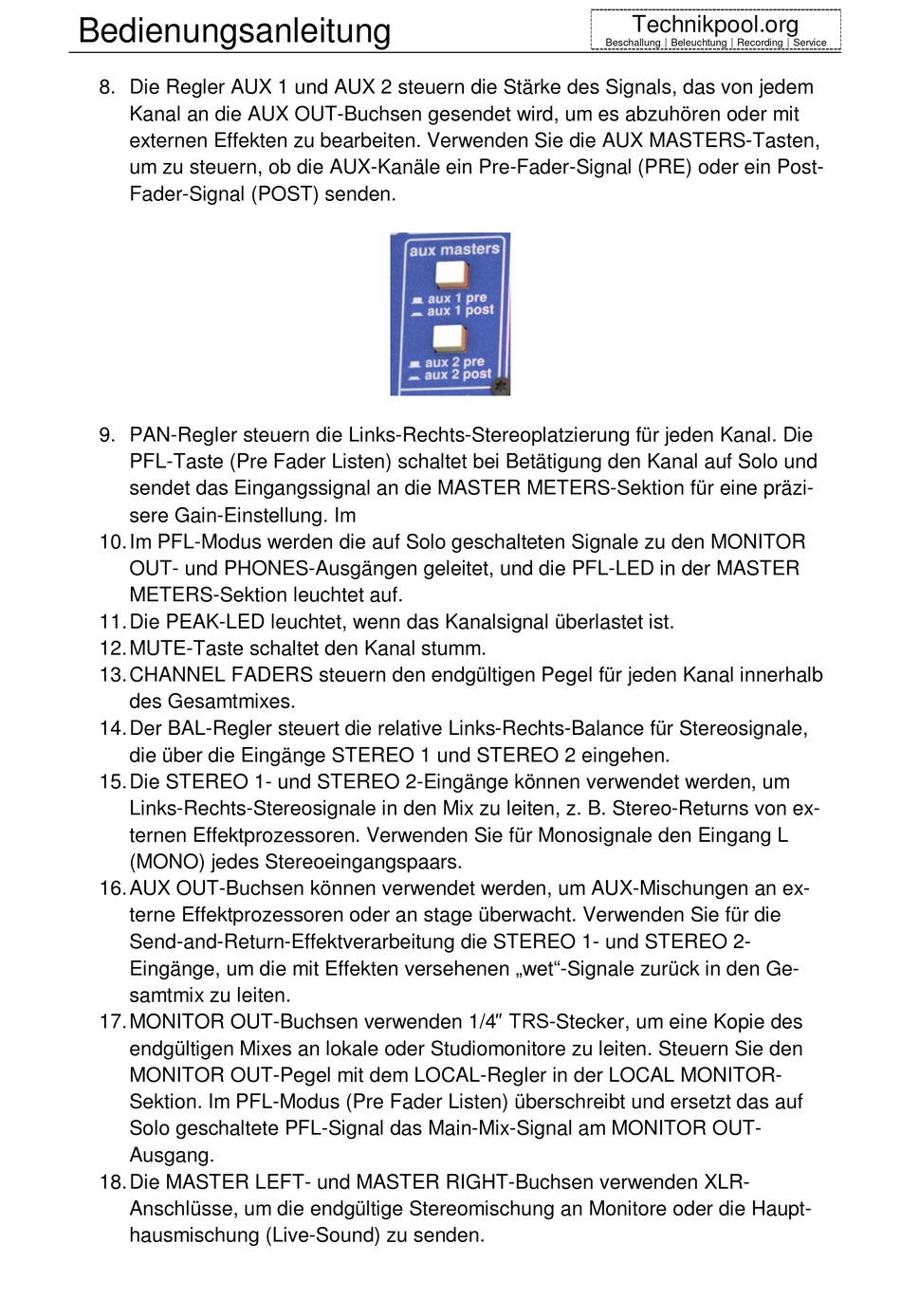

8. Die Regler AUX 1 und AUX 2 steuern die Stärke des Signals, das von jedem
Kanal an die AUX OUT-Buchsen gesendet wird, um es abzuhören oder mit
externen Effekten zu bearbeiten. Verwenden Sie die AUX MASTERS-Tasten,
um zu steuern, ob die AUX-Kanäle ein Pre-Fader-Signal (PRE) oder ein Post-
Fader-Signal (POST) senden.
9. PAN-Regler steuern die Links-Rechts-Stereoplatzierung für jeden Kanal. Die
PFL-Taste (Pre Fader Listen) schaltet bei Betätigung den Kanal auf Solo und
sendet das Eingangssignal an die MASTER METERS-Sektion für eine präzi-
sere Gain-Einstellung. Im
10. Im PFL-Modus werden die auf Solo geschalteten Signale zu den MONITOR
OUT- und PHONES-Ausgängen geleitet, und die PFL-LED in der MASTER
METERS-Sektion leuchtet auf.
11. Die PEAK-LED leuchtet, wenn das Kanalsignal überlastet ist.
12. MUTE-Taste schaltet den Kanal stumm.
13. CHANNEL FADERS steuern den endgültigen Pegel für jeden Kanal innerhalb
des Gesamtmixes.
14. Der BAL-Regler steuert die relative Links-Rechts-Balance für Stereosignale,
die über die Eingänge STEREO 1 und STEREO 2 eingehen.
15. Die STEREO 1- und STEREO 2-Eingänge können verwendet werden, um
Links-Rechts-Stereosignale in den Mix zu leiten, z. B. Stereo-Returns von ex-
ternen Effektprozessoren. Verwenden Sie für Monosignale den Eingang L
(MONO) jedes Stereoeingangspaars.
16. AUX OUT-Buchsen können verwendet werden, um AUX-Mischungen an ex-
terne Effektprozessoren oder an stage überwacht. Verwenden Sie für die
Send-and-Return-Effektverarbeitung die STEREO 1- und STEREO 2-
Eingänge, um die mit Effekten versehenen „wet"-Signale zurück in den Ge-
samtmix zu leiten.
17. MONITOR OUT-Buchsen verwenden 1/4" TRS-Stecker, um eine Kopie des
endgültigen Mixes an lokale oder Studiomonitore zu leiten. Steuern Sie den
MONITOR OUT-Pegel mit dem LOCAL-Regler in der LOCAL MONITOR-
Sektion. Im PFL-Modus (Pre Fader Listen) überschreibt und ersetzt das auf
Solo geschaltete PFL-Signal das Main-Mix-Signal am MONITOR OUT-
Ausgang.
18. Die MASTER LEFT- und MASTER RIGHT-Buchsen verwenden XLR-
Anschlüsse, um die endgültige Stereomischung an Monitore oder die Haupt-
hausmischung (Live-Sound) zu senden.
