Bedienungsanleitung
Eine kleine Peak-LED zur Überwachung des Pegels ist ebenfalls in jedem Kanal
oberhalb der Fader vorhanden.

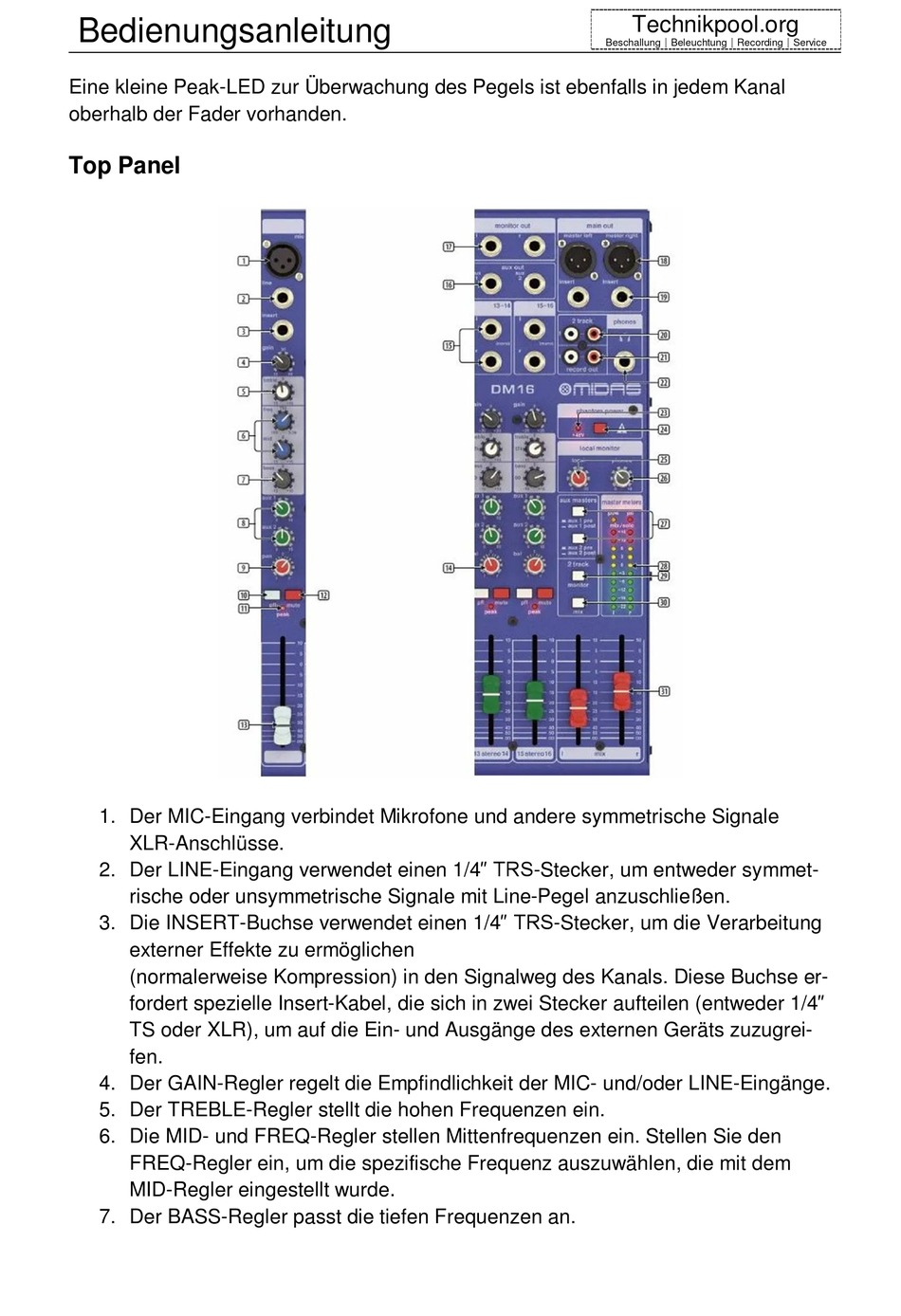

Top Panel
1. Der MIC-Eingang verbindet Mikrofone und andere symmetrische Signale
XLR-Anschlüsse.
2. Der LINE-Eingang verwendet einen 1/4" TRS-Stecker, um entweder symmet-
rische oder unsymmetrische Signale mit Line-Pegel anzuschließen.
3. Die INSERT-Buchse verwendet einen 1/4" TRS-Stecker, um die Verarbeitung
externer Effekte zu ermöglichen
(normalerweise Kompression) in den Signalweg des Kanals. Diese Buchse er-
fordert spezielle Insert-Kabel, die sich in zwei Stecker aufteilen (entweder 1/4"
TS oder XLR), um auf die Ein- und Ausgänge des externen Geräts zuzugrei-
fen.
4. Der GAIN-Regler regelt die Empfindlichkeit der MIC- und/oder LINE-Eingänge.
5. Der TREBLE-Regler stellt die hohen Frequenzen ein.
6. Die MID- und FREQ-Regler stellen Mittenfrequenzen ein. Stellen Sie den
FREQ-Regler ein, um die spezifische Frequenz auszuwählen, die mit dem
MID-Regler eingestellt wurde.
7. Der BASS-Regler passt die tiefen Frequenzen an.
