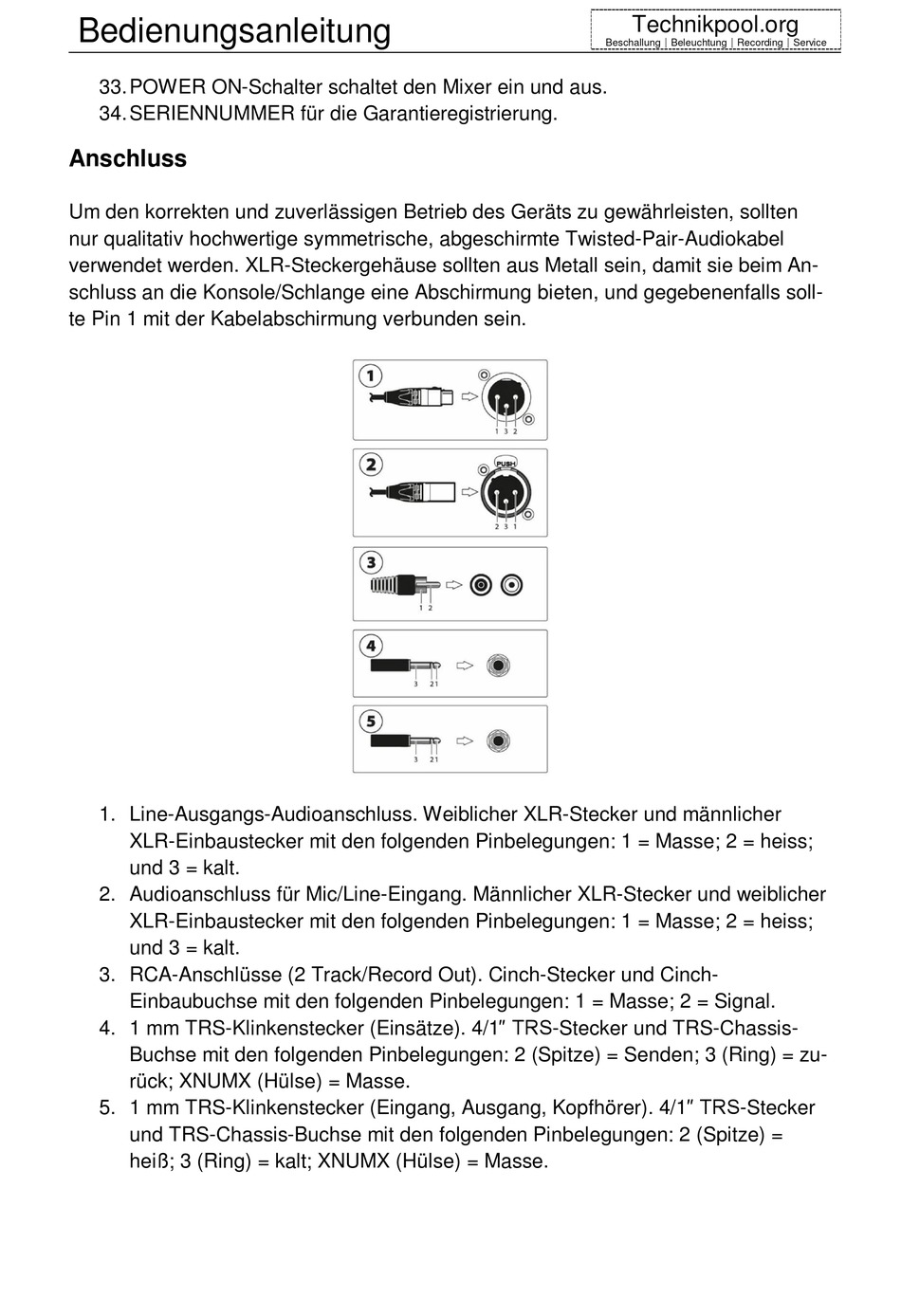

Bedienungsanleitung
33. POWER ON-Schalter schaltet den Mixer ein und aus.
34. SERIENNUMMER für die Garantieregistrierung.
Anschluss
Um den korrekten und zuverlässigen Betrieb des Geräts zu gewährleisten, sollten
nur qualitativ hochwertige symmetrische, abgeschirmte Twisted-Pair-Audiokabel
verwendet werden. XLR-Steckergehäuse sollten aus Metall sein, damit sie beim An-
schluss an die Konsole/Schlange eine Abschirmung bieten, und gegebenenfalls soll-
te Pin 1 mit der Kabelabschirmung verbunden sein.
1. Line-Ausgangs-Audioanschluss. Weiblicher XLR-Stecker und männlicher
XLR-Einbaustecker mit den folgenden Pinbelegungen: 1 = Masse; 2 = heiss;
und 3 = kalt.
2. Audioanschluss für Mic/Line-Eingang. Männlicher XLR-Stecker und weiblicher
XLR-Einbaustecker mit den folgenden Pinbelegungen: 1 = Masse; 2 = heiss;
und 3 = kalt.
3. RCA-Anschlüsse (2 Track/Record Out). Cinch-Stecker und Cinch-
Einbaubuchse mit den folgenden Pinbelegungen: 1 = Masse; 2 = Signal.
4. 1 mm TRS-Klinkenstecker (Einsätze). 4/1" TRS-Stecker und TRS-Chassis-
Buchse mit den folgenden Pinbelegungen: 2 (Spitze) = Senden; 3 (Ring) = zu-
rück; XNUMX (Hülse) = Masse.
5. 1 mm TRS-Klinkenstecker (Eingang, Ausgang, Kopfhörer). 4/1" TRS-Stecker
und TRS-Chassis-Buchse mit den folgenden Pinbelegungen: 2 (Spitze) =
heiß; 3 (Ring) = kalt; XNUMX (Hülse) = Masse.
