Bedienungsanleitung

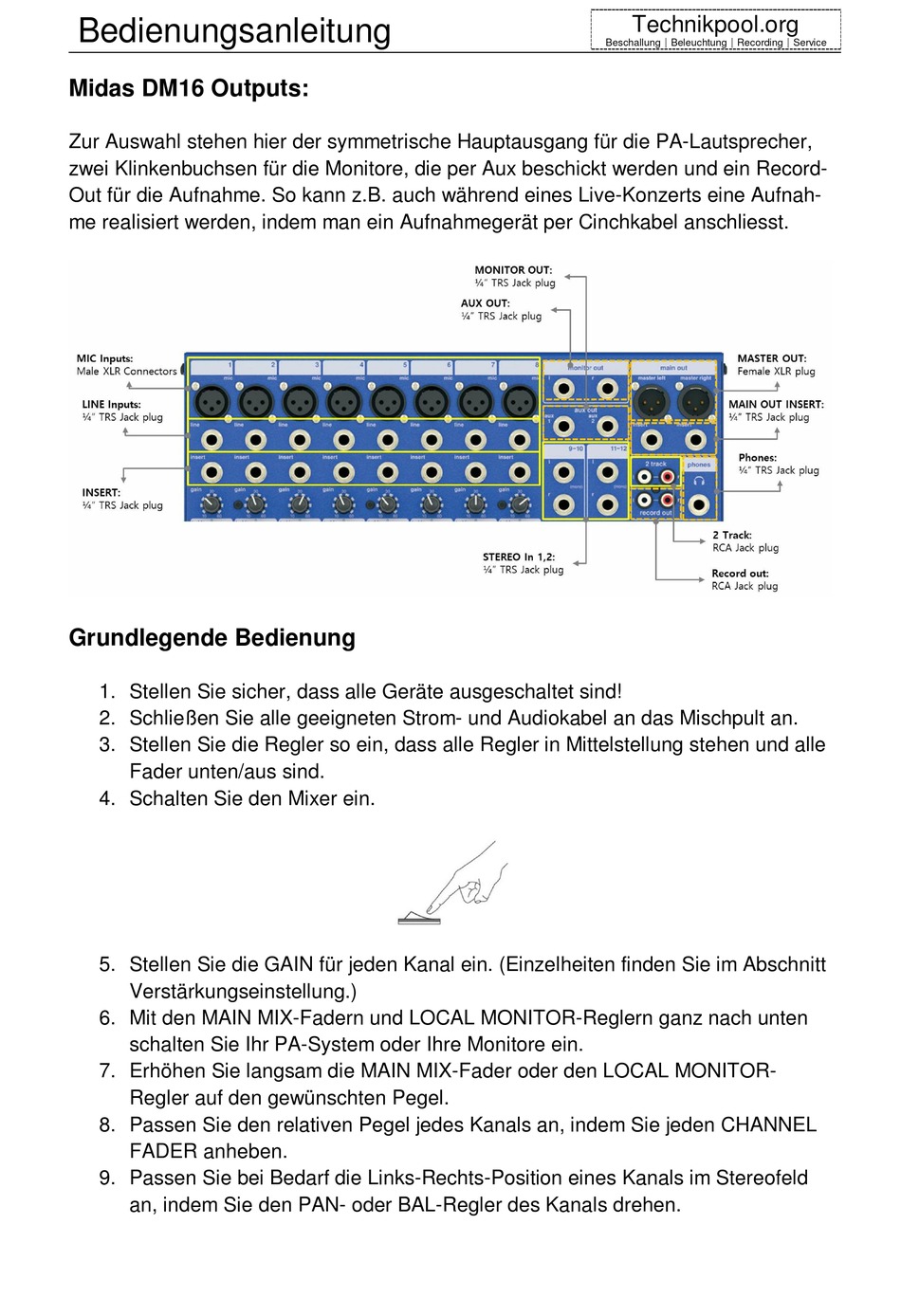

Midas DM16 Outputs:
Zur Auswahl stehen hier der symmetrische Hauptausgang für die PA-Lautsprecher,
zwei Klinkenbuchsen für die Monitore, die per Aux beschickt werden und ein Record-
Out für die Aufnahme. So kann z.B. auch während eines Live-Konzerts eine Aufnah-
me realisiert werden, indem man ein Aufnahmegerät per Cinchkabel anschliesst.
Grundlegende Bedienung
1. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind!
2. Schließen Sie alle geeigneten Strom- und Audiokabel an das Mischpult an.
3. Stellen Sie die Regler so ein, dass alle Regler in Mittelstellung stehen und alle
Fader unten/aus sind.
4. Schalten Sie den Mixer ein.
5. Stellen Sie die GAIN für jeden Kanal ein. (Einzelheiten finden Sie im Abschnitt
Verstärkungseinstellung.)
6. Mit den MAIN MIX-Fadern und LOCAL MONITOR-Reglern ganz nach unten
schalten Sie Ihr PA-System oder Ihre Monitore ein.
7. Erhöhen Sie langsam die MAIN MIX-Fader oder den LOCAL MONITOR-
Regler auf den gewünschten Pegel.
8. Passen Sie den relativen Pegel jedes Kanals an, indem Sie jeden CHANNEL
FADER anheben.
9. Passen Sie bei Bedarf die Links-Rechts-Position eines Kanals im Stereofeld
an, indem Sie den PAN- oder BAL-Regler des Kanals drehen.
