Anschluss an die Stromversorgung ohne einen Zündschalter
Diese Verbindungsmethode wird am häufigsten auf größeren Booten und auf Booten mit mehreren vernetzten
Radios und anderen Marinegeräten eingesetzt. Für diese Installationen ist eine schnellere Startzeit von
geringerer Bedeutung und es ist effektiver den Unterbrecher oder einen speziellen Schalter an der Schalttafel
zu verwenden, um das Radio auszuschalten. Auf diese Weise wird sichergestellt, dass nicht unerwartet Strom
gezogen wird.

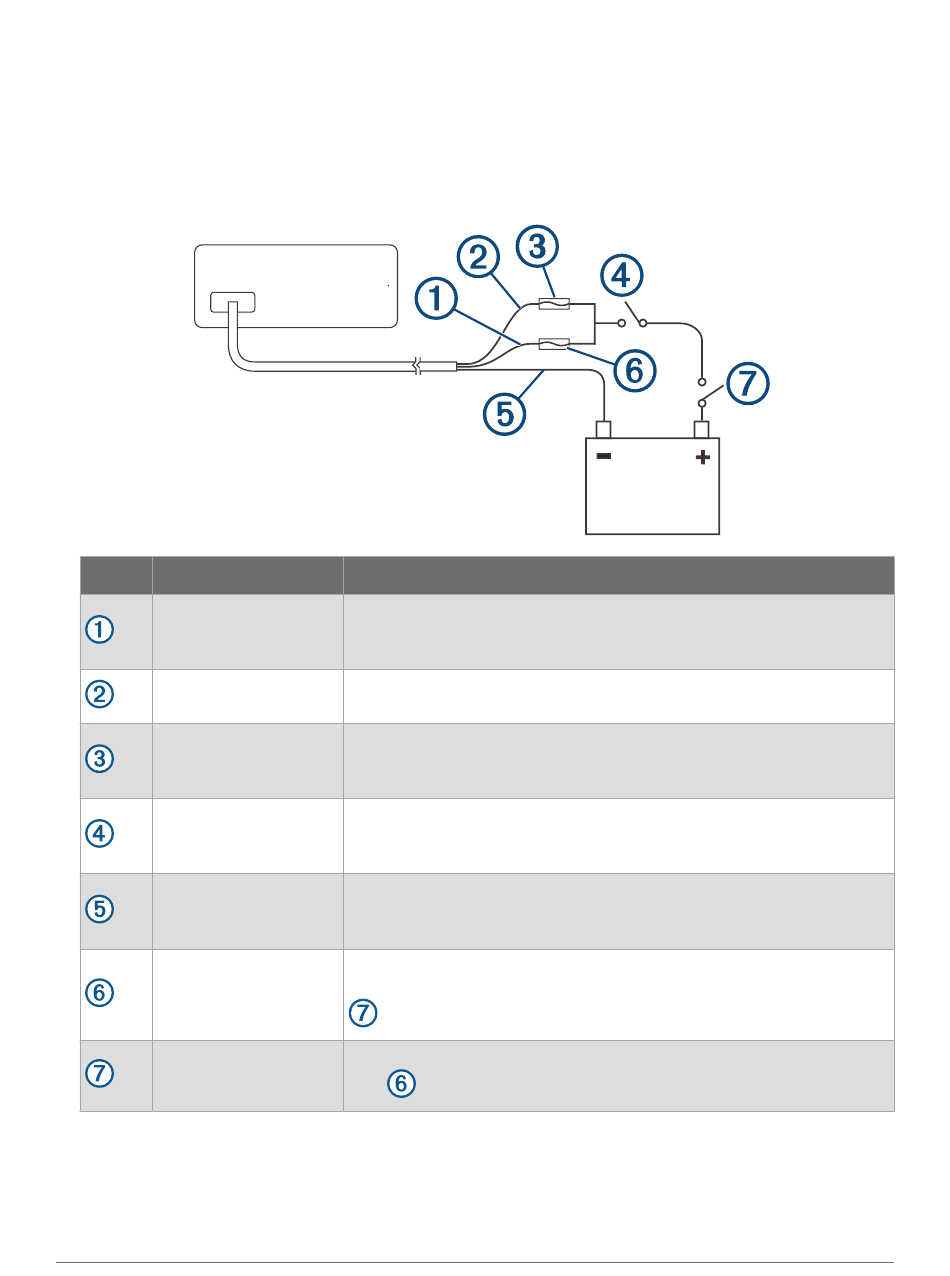

1 Planen Sie die Verbindung der Leitungen mithilfe dieses Diagramms.
Element Beschreibung
Gelbe Leitung
Rote Leitung
Sicherung mit 1 A
(nicht im Lieferumfang
enthalten)
Manueller Schalter
(optional)
Schwarze Leitung
Sicherung mit 25 A
(nicht im Lieferumfang
enthalten)
Unterbrecher mit 25 A
2 Verlegen Sie alle Leitungen je nach Bedarf zum Kabelbaum des Radios, zum Unterbrecher bzw. Schalter und
zur Stromversorgung.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn Sie alle Blankdrahtverbindungen hergestellt haben.
Hinweise
Sie sollten diese Leitung mit der roten Leitung verbinden, bevor
Sie beide Leitungen mit dem manuellen Schalter oder Unterbrecher
verbinden.
Verbinden Sie diese Leitung mit der gelben Leitung, damit sie nicht als
physischer Standby-Schalter agiert.
Diese Sicherung muss an der roten Leitung installiert werden, bevor Sie
die rote Leitung mit der gelben Leitung verbinden.
Dieser Schalter ist nur erforderlich, wenn kein Unterbrecher verfügbar
ist oder wenn Sie eine praktischere Methode zum Unterbrechen der
Stromversorgung des Radios benötigen.
Masse (-)
Sie müssen diese Leitung mit derselben Masse wie die Stromversor
gung verbinden oder mit einer gemeinsamen Masse.
Diese Sicherung ist erforderlich, wenn Sie nicht über einen Unterbrecher
mit 25 A eine Verbindung mit der Stromversorgung herstellen können
.
Falls kein Unterbrecher verfügbar ist, müssen Sie eine Sicherung mit
25 A
an der gelben Leitung verbinden.
11
