Endress+Hauser Proline t-mass 500 Beschreibung Seite 129

Proline t-mass 500 Modbus RS485
Zusätzliche Information
Messmodus
Navigation
Beschreibung
Auswahl
Endress+Hauser
Beschreibung
• Festlegen der Dauer, wie lange ein Impuls ist.
• Die maximale Impulsrate wird bestimmt durch f
• Die Pause zwischen zwei Impulsen dauert mindestens so lange wie die eingestellte
Impulsbreite.
• Die maximale Durchflussmenge wird bestimmt durch Q
• Wenn die Durchflussmenge diese Grenzwerte überschreitet, zeigt das Messgerät die
Diagnosemeldung 443 Impulsausgang 1 ... n an.

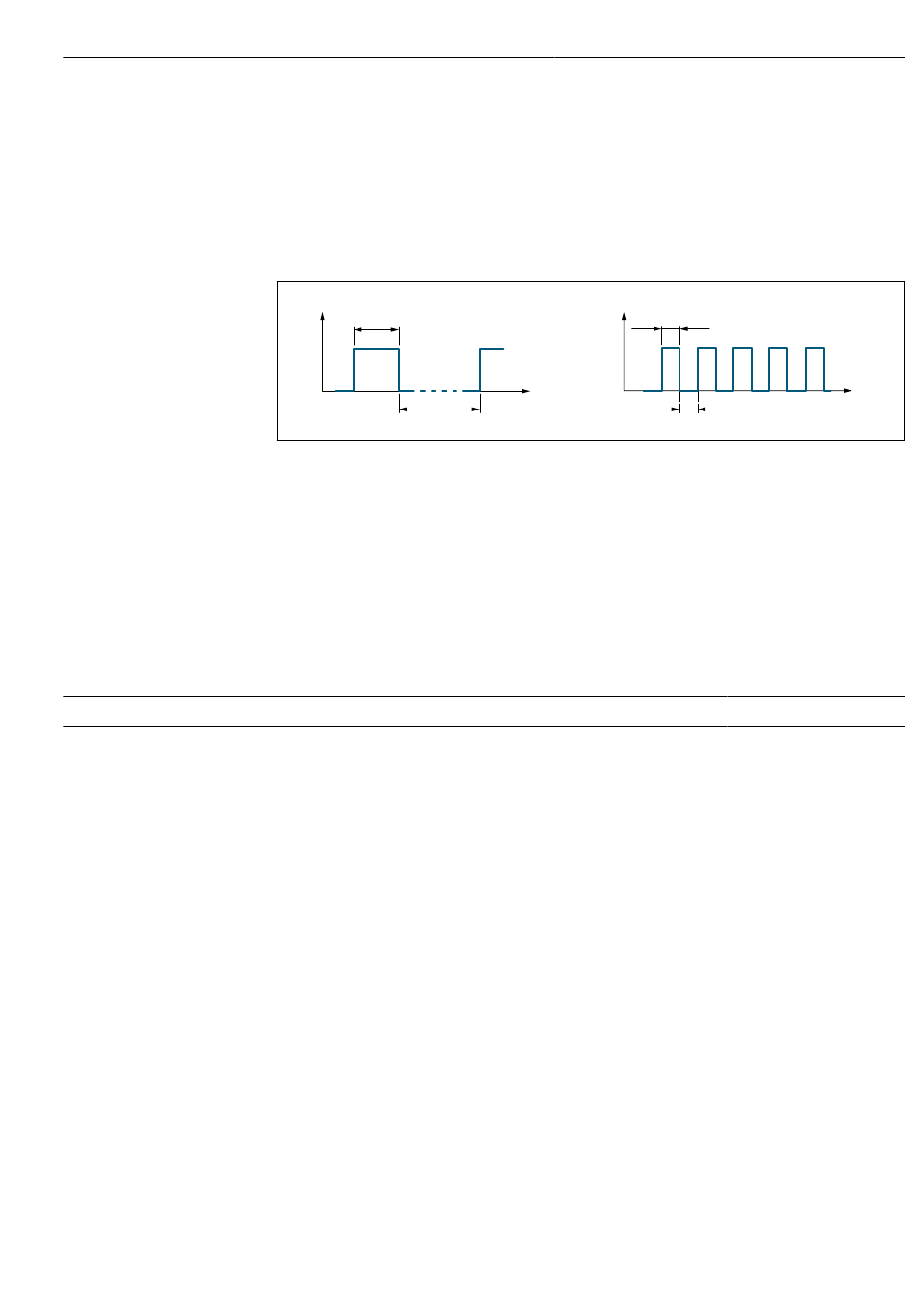

U[V] B < P
B
P
B Eingegebene Impulsbreite
P Pausen zwischen den einzelnen Impulsen
Beipiel
• Impulswertigkeit: 0,1 g
• Impulsbreite: 0,1 ms
• f : 1 / (2 × 0,1 ms) = 5 kHz
max
• Q : 5 kHz × 0,1 g = 0,5 kg/s
max
 Experte → Ausgang → PFS-Ausgang 1 ... n → Messmodus (0457–1 ... n)
Auswahl des Messmodus für den Impulsausgang.
• Förderrichtung
• Förder-/Rückflussrichtung
• Rückflussrichtung
• Kompensation Rückfluss
Beschreibung der Geräteparameter
= 1 / (2 × Impulsbreite).
max
= f
max
U[V]
B
t
P
× Impulswertigkeit.
max
B = P
t
A0026882

129
