Elektrischer Anschluss
44

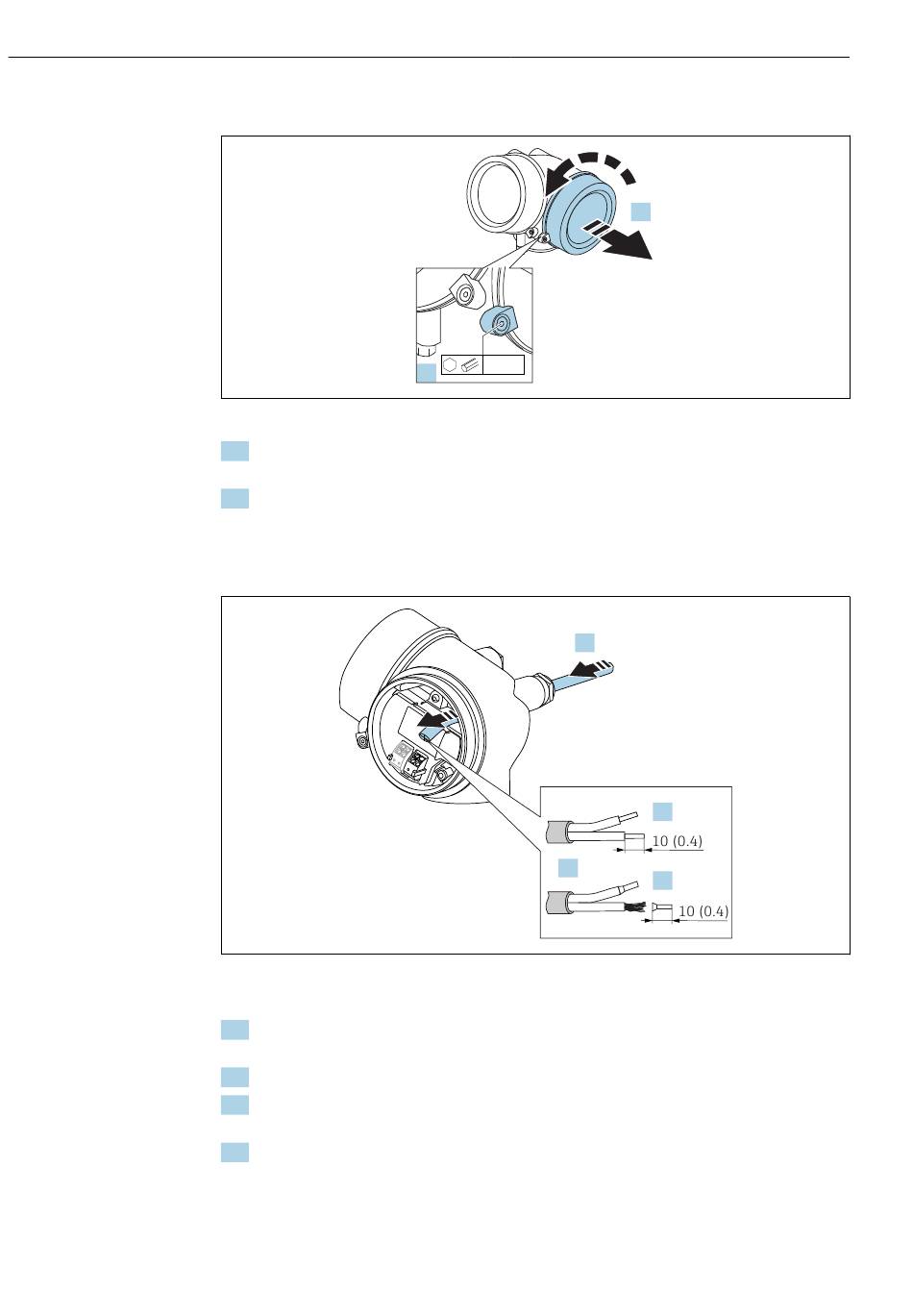

7.2.1 Anschlussraumdeckel öffnen
1. Schraube der Sicherungskralle des Anschlussraumdeckels mit Innensechskantschlüs-
sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
2. Anschlussraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau-
schen.
7.2.2 Anschliessen
 21 Maßeinheit: mm (in)
1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen, um Dichtheit zu gewährleisten.
2. Kabelmantel entfernen.
3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
4. Kabelverschraubungen fest anziehen.
3 mm
1.
1.
2.
Levelflex FMP53 HART
2.
3.
3.
