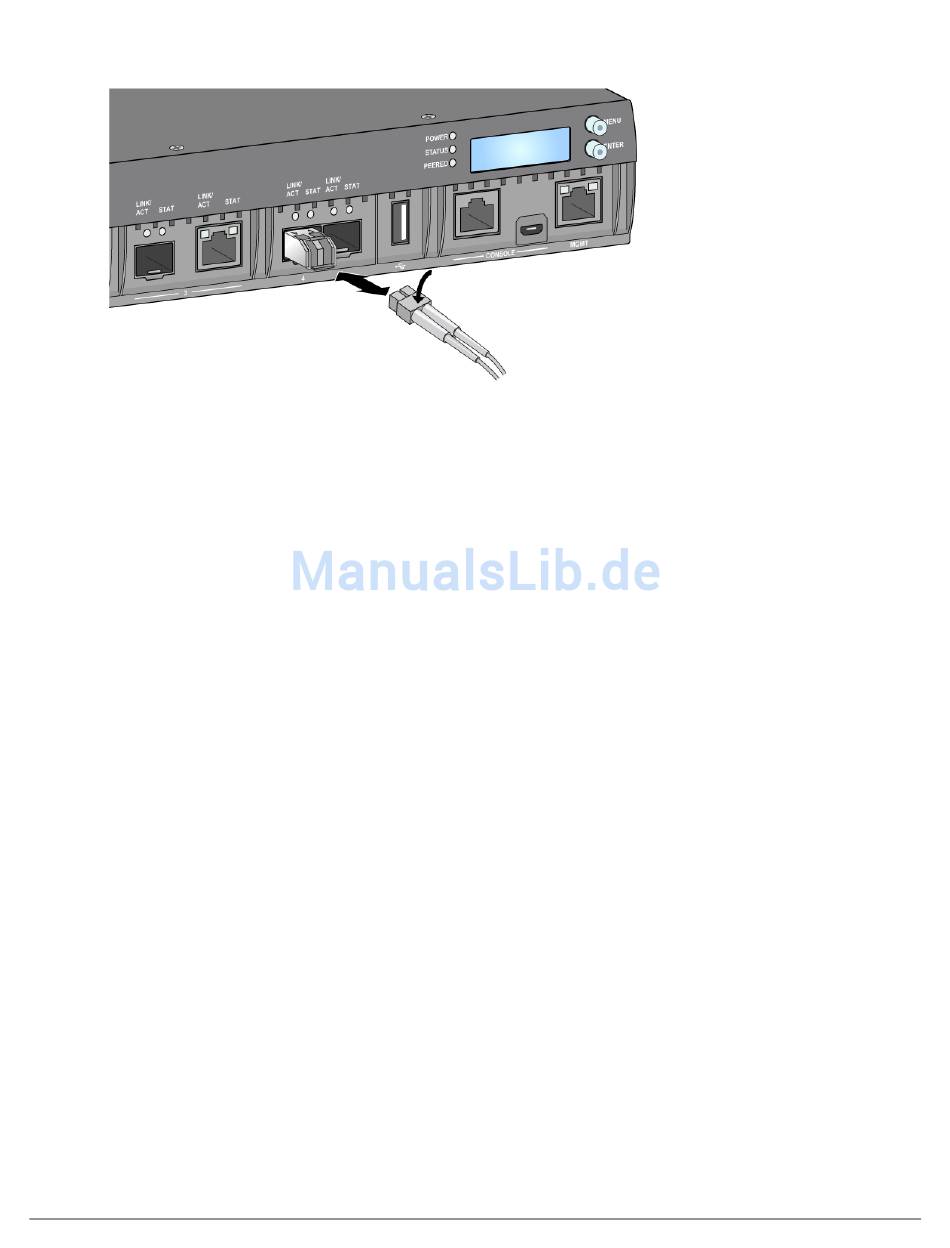

Abbildung 15:
Anschließen eines faseroptischen LC-Kabels

Trennen eines faseroptischen LC-Kabels

So entfernen Sie ein faseroptisches LC-Kabel aus einem SFP-SX- oder SFP-LX-Modul:
1. Drücken Sie auf den Transceiver-Griff, um die Verriegelung am Kabel zu lösen, und ziehen Sie das Kabel
gleichzeitig aus dem Anschluss.

Entfernen eines SFP/SFP+-Moduls

So entfernen Sie ein SFP/SFP+-Modul:
1. Öffnen und lösen Sie die Verriegelung des SFP/SFP+-Moduls.
2. Ziehen Sie das Modul aus dem Anschluss.
Dell Networking W-7205-Controller | Installationsanleitung Installation | 29
